Umbau
Entriegeln Aus-
Einbau
Einrasten Verriegeln
(Lock)

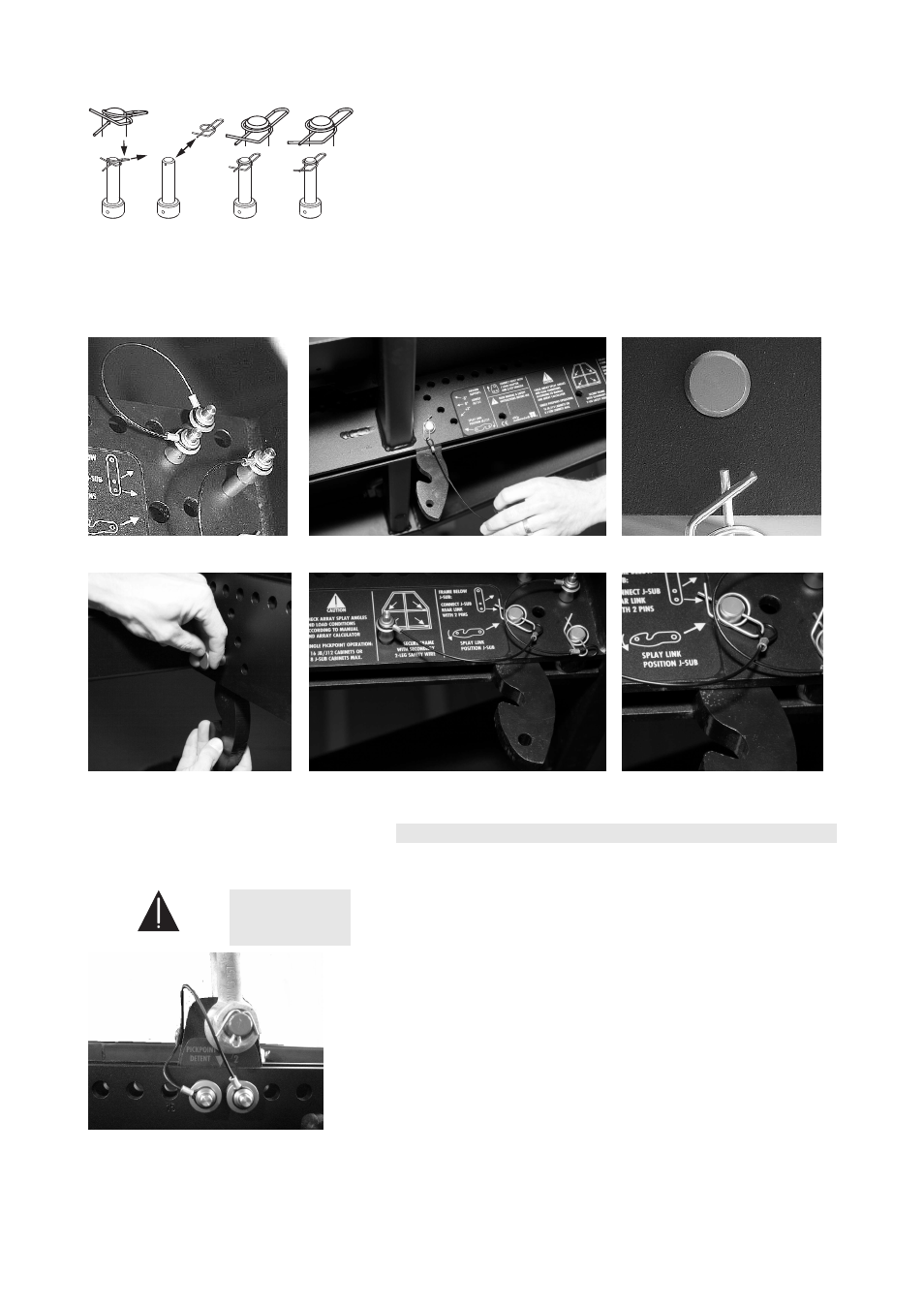

Fig. 13: Funktion des Ringfederstecker
(Prinzipdarstellung)
1. Stecken Sie zunächst das Pinpaar [Locking Pins 1.5]) so um, wie in
Fig. 14 - Schritt 1 gezeigt.
2. Lösen und ziehen Sie den Locking Pin für den Splay Link heraus und
klappen Sie den Splay Link aus.
3. Entriegeln und ziehen Sie den Ringfederstecker heraus (s. Fig. 13).
4. Ziehen Sie den Befestigungsbolzen heraus, während Sie den Splay
Link festhalten.
5. Bringen Sie den Splay Link in seine neue Position und setzen Sie den
Befestigungsbolzen wieder ein.
6. Sichern Sie den Bolzen mit dem Ringfederstecker und achten Sie
darauf, dass der Ringfederstecker ordnungsgemäß verriegelt ist.
Schritt 1 Schritt 2 Schritt 3
Schritt 4/5 Schritt 6
Fig. 14: Änderung der Splay Link Position am Flugrahmen
3.5. Aufhängung des Z5300 J Flugrahmen
3.5.1. J Lastadapter
WARNUNG! Überprüfen Sie vor dem Einsatz des/der Lastadapter,
dass der 3.25 t Schäkel ordnungsgemäß montiert und
gegen Lösen gesichert ist - Fig. 15.
Fig. 15: J Lastadapter
Die Aufhängung des J Flugrahmens erfolgt immer über einen oder zwei
J Lastadapter und 3.25 t Schäkel, je nach gewählter Aufhängeart des
Flugrahmens (Ein- bzw. Zweipunktaufhängung).
Der (die) Lastadapter werden hierzu in der Mittelschiene des
Flugrahmens eingesetzt und mit die beiden Locking Pins des
Lastadapters arretiert.
Stellen Sie sicher, dass der (die) Lastadapter ordnungsge-
mäß in der Mittelschiene des Flugrahmens montiert und
beide Locking Pins sicher verriegelt sind.
