5. Mit je einer Person an den Griffseiten, setzen Sie den Lautsprecher
auf dem Flugrahmen auf, so dass die Front Links vollständig in die
Aufnahme des Lautsprechers eingeführt sind - Fig. 39a.
6. Arretieren Sie den Lautsprecher über die Front Links mit den Locking
Pins am Flugrahmen - Fig. 39b.
7. Nehmen Sie das Rollbrett ab.
8. Klappen Sie den Splay Link in die Mittelschiene am Flugrahmen.
9. Heben Sie jetzt die Rückseite des Lautsprecher an und bringen Sie
die Bohrung des Splay Link Hakens mit der gewünschten Winkelpo-
sition zur Deckung - Fig. 39c.
10. Fixieren Sie den Winkel mit einem der zusätzlichen Locking Pins [1.7].
11. Arretieren Sie den verbleibenden Pin in einer beliebigen Bohrung.
12. Bereiten Sie die Front Links am Lautsprecher zur Aufnahme des
nächsten Lautsprechers vor.
13. Wählen Sie den gewünschten Neigungswinkel (0° ... 6°) für den
nächsten Lautsprecher am rückwärtigen Riggingstrang des soeben
montierten Lautsprechers vor, indem Sie einen der beiden Locking
Pins am Lautsprecher in die betreffende Bohrung einrasten.
14. Nehmen Sie das Rollbrett am nächsten Lautsprecher ab.
15. Mit je einer Person an den Griffseiten, setzen Sie den nächsten Laut-
sprecher auf, so dass die Front Links vollständig in die Aufnahme des
Lautsprechers eingeführt sind - Fig. 40a.
16. Arretieren Sie Front Links mit den zweiten Locking Pins - Fig. 40b.
17. Klappen Sie den rückwärtigen Splay Link am Lautsprecher heraus
und arretieren ihn am unteren Lautsprecher wie folgt:
• Senken Sie die Rückseite des Lautsprechers soweit ab, bis
der Splay Link Haken über den zuvor eingerasteten
Locking Pin am unteren Lautsprecher geschoben ist.
• Heben Sie die Rückseite des Lautsprecher wieder an, bis
der Splay Link Haken vollständig am Locking Pin eingehakt
ist.
• Fixieren Sie den Splay Link mit dem zweiten Locking Pin.
18. Montieren Sie alle weiteren Lautsprecher in der selben Weise, bis
die Anordnung vollständig aufgebaut ist.
Verkabeln des Groundstack
19. Verkabeln Sie die Lautsprecher entsprechend der verwendeten Ver-
stärkerkanäle.
Sicherung des Aufbaus
20. Sichern Sie den Aufbau gegen Verrutschen und Umfallen.
Abbau
Der Abbau erfolgt in umgekehrter Reihenfolge. Es gelten die selben Si-
cherheitshinweise.
J-Serie, Rigginghandbuch (1.3 DE) Seite 27 von 34
a) b)
c) Lochindex Groundstack

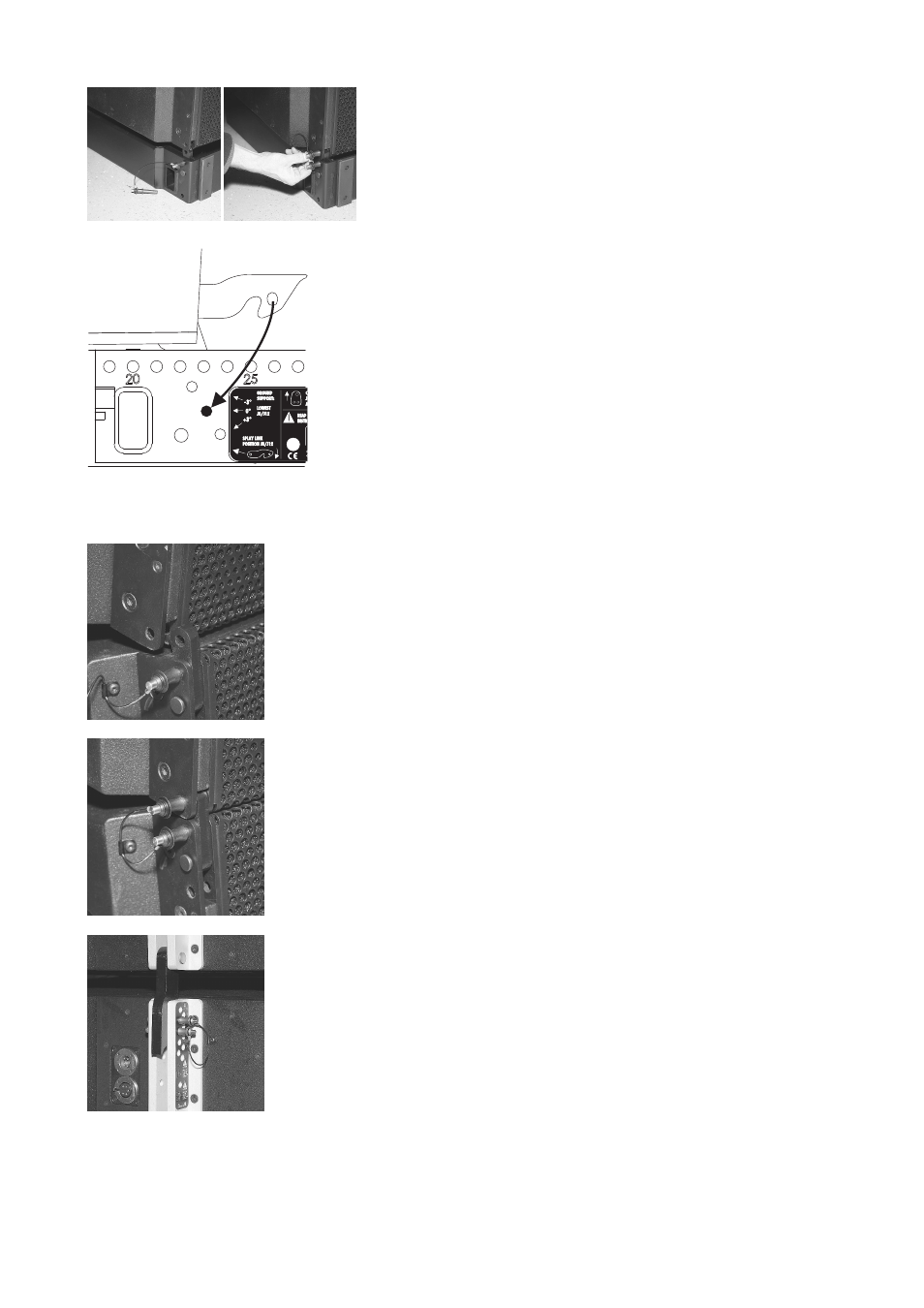

Fig. 39: Groundstack aus J8 bzw. J12,
Montage erster Lautsprecher am Flugrahmen
a)
b)
c)
Fig. 40: Montage der J8 bzw. J12
Lautsprecher, Front Links
