11. Lösen Sie beide Locking Pins am hinteren, zentralen Riggingstrang
des Lautsprechers.
12. Lösen und klappen Sie den Splay Link am Flugrahmen heraus und
stecken Sie den verbleibenden Locking Pin am Flugrahmen zurück.
13. Setzen Sie den Splay Link in den zentralen Riggingstrang am ersten
Lautsprecher ein und arretieren Sie diesen mit den beiden Locking
Pins am Lautsprecher (0° und 4° Loch - Fig. 28). Nehmen Sie das
Transportcase beiseite.
Verkabeln des Arrays
14. Verkabeln Sie das Array entsprechend den verwendeten
Verstärkerkanälen.
Voreinstellung der Öffnungswinkel (0° ... 6°; Fig. 29)
Hinweis: Der maximale Öffnungswinkel von 7° wird nicht vorgewählt.
Für die 7° Position werden die beiden Locking Pins erst während der Fi-
xierung der Öffnungswinkel, bei Erreichung der entsprechenden Win-
kelposition arretiert.
15. Wählen Sie die Öffnungswinkel entsprechend Ihrer Planung vor,
indem Sie einen Locking Pin in die betreffende Bohrung am
zentralen Riggingstrang des Lautsprechers arretieren.
16. Lösen Sie den zweiten Locking Pin, der den Splay Link des
Lautsprechers fixiert und legen Sie den Pin zur Seite. Dieser Locking
Pin wird zu einem späteren Zeitpunkt (Schritt 23) bei der Fixierung
der Öffnungswinkel als Sicherungspin eingerastet.
17. Klappen Sie den Splay Link am Lautsprecher aus und setzen Sie den
Splay Link auf den zentralen Riggingstrang des folgenden
Lautsprechers auf.
Montage des Lastadapters (Anschlagpunkt)
18. Montieren Sie den/die Lastadapter an der Mittelschiene des
Flugrahmens entsprechend der gewählten Art der Aufhängung - Fig.
30 (Einpunkt- bzw. Zweipunktaufhängung wie in Kap. 3.5 auf Seite
13 beschrieben).
Zweite, unabhängige Sicherung
19. Wir empfehlen bereits zu diesem Zeitpunkt die Montage des Z5303
J Sicherungskettensatzes wie bereits in Kap. 3.6. Zweite, unabhängi-
ge Sicherung auf Seite 15 beschrieben.
Überprüfung des Aufbaus
20. Bevor Sie mit dem Aufbau fortfahren, überprüfen Sie den
gegenwärtigen Aufbau:
• Überprüfen Sie die Montage des Flugrahmens (Front und
Splay Links) sowie des (der) Lastadapter am Flugrahmen
und
stellen Sie sicher, dass alle Locking Pins
ordnungsgemäß eingerastet sind.
• Überprüfen Sie die Montage der zweiten, unabhängigen
Sicherung am Flugrahmen.
• Überprüfen Sie alle Front Links an beiden Seiten der
Lautsprecher auf richtige Montage und stellen Sie sicher,
dass alle Locking Pins ordnungsgemäß eingerastet sind.
• Überprüfen Sie die voreingestellten Öffnungswinkel.
J-Serie, Rigginghandbuch (1.3 DE) Seite 19 von 34

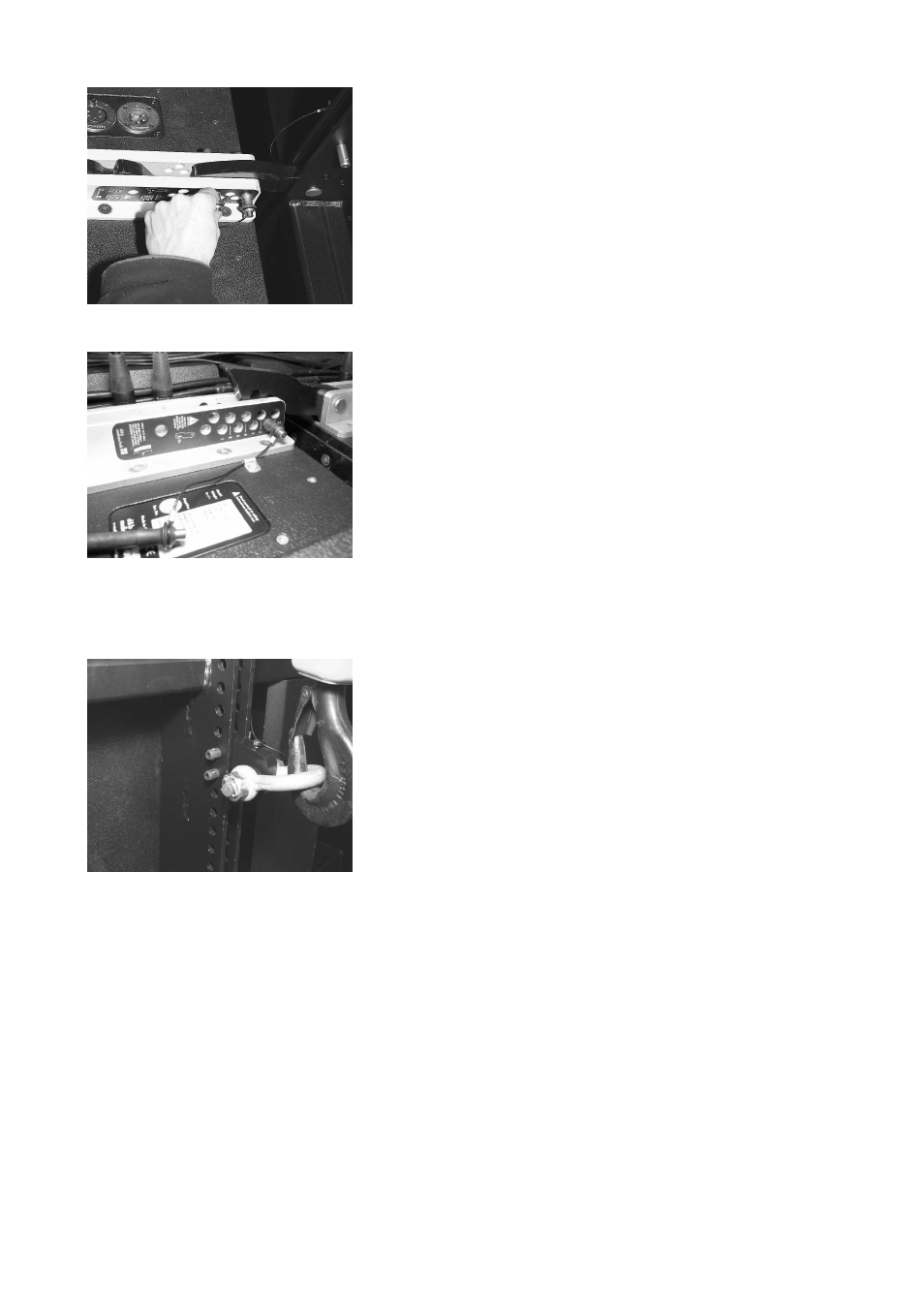

Fig. 28: Splay Link des Flugrahmens
verbunden mit dem ersten Lautsprecher
Fig. 29: Voreinstellung der Öffnungswinkel
(gezeigt 1°)
Fig. 30: J Lastadapter montiert
