d&b J-Series - Handbuch (Seite 24)

Vorbereitung und Montage des zweiten Flugrahmens
(Fig. 34a- j)
Zur Montage von J8/J12 Lautsprechern unter J-SUB Lautsprechern wird
ein zweiter Flugrahmen als Adapter benötigt.
In Zusammenhang mit dem E7441 Touringcase, kann er zweite Flugrah-
men durch Aufsetzen und Arretieren der zuvor montierten Anordnung,
mit dem Kettenzug aus dem Transportcase aufgenommen werden. Der
Flugrahmen muss in diesem Fall so im Transportcase eingelegt sein, dass
das Lochraster der Mittelschiene nach oben zeigt.
Hinweis: Die nebenstehenden Abbildungen sind, zur besseren Darstel-
lung, ohne Touringcase gezeigt.
Bereiten Sie den zweiten Flugrahmen wie folgt vor:
22. Der Splay Link am zweiten Flugrahmen muss in J8/J12 Position mon-
tiert sein. Ändern Sie ggf. die Position wie in Kap. 3.4. Splay Link Po-
sition am Z5300 J Flugrahmen auf Seite 12 beschrieben.
23. Entnehmen Sie die beiden zusätzlichen Front Links [1.7] samt Locking
Pins aus deren Parkpositionen am Flugrahmen.
24. Setzen Sie die Front Links von oben in die vordere Aufnahmen am
Flugrahmen ein und arretieren Sie die Links mit den Locking Pins. Be-
achten Sie die Einbaurichtung der Front Links - Fig. 34a/b.
25. Ziehen Sie den Locking Pin der Kabelabhängung [1.4] heraus, dass
der O-Ring ausfahren kann und stecken Sie den Locking Pin an-
schließend wieder in dessen Aufnahme zurück - Fig. 34c.
26. Entnehmen Sie die beiden zusätzlichen Locking Pins [1.5] aus deren
Parkposition - Fig. 34d. Diese Locking Pins werden später zur Fixie-
rung des Rear Link am letzten J-SUB Lautsprecher am zweiten Flug-
rahmen benötigt.
27. Setzen Sie jetzt die zuvor montierte SUB-Anordnung auf den Flug-
rahmen auf - Fig. 34e/f.
28. Arretieren Sie die Front Links des untersten J-SUB mit den Locking
Pins am Flugrahmen - Fig. 34g/h.
29. Arretieren Sie den Rear Link des J-SUB mit den beiden Locking Pins
[1.5] - Fig. 34i/j.
J-Serie, Rigginghandbuch (1.3 DE) Seite 24 von 34
a) b)
c) d)
e) f)
g) h)
i) j)

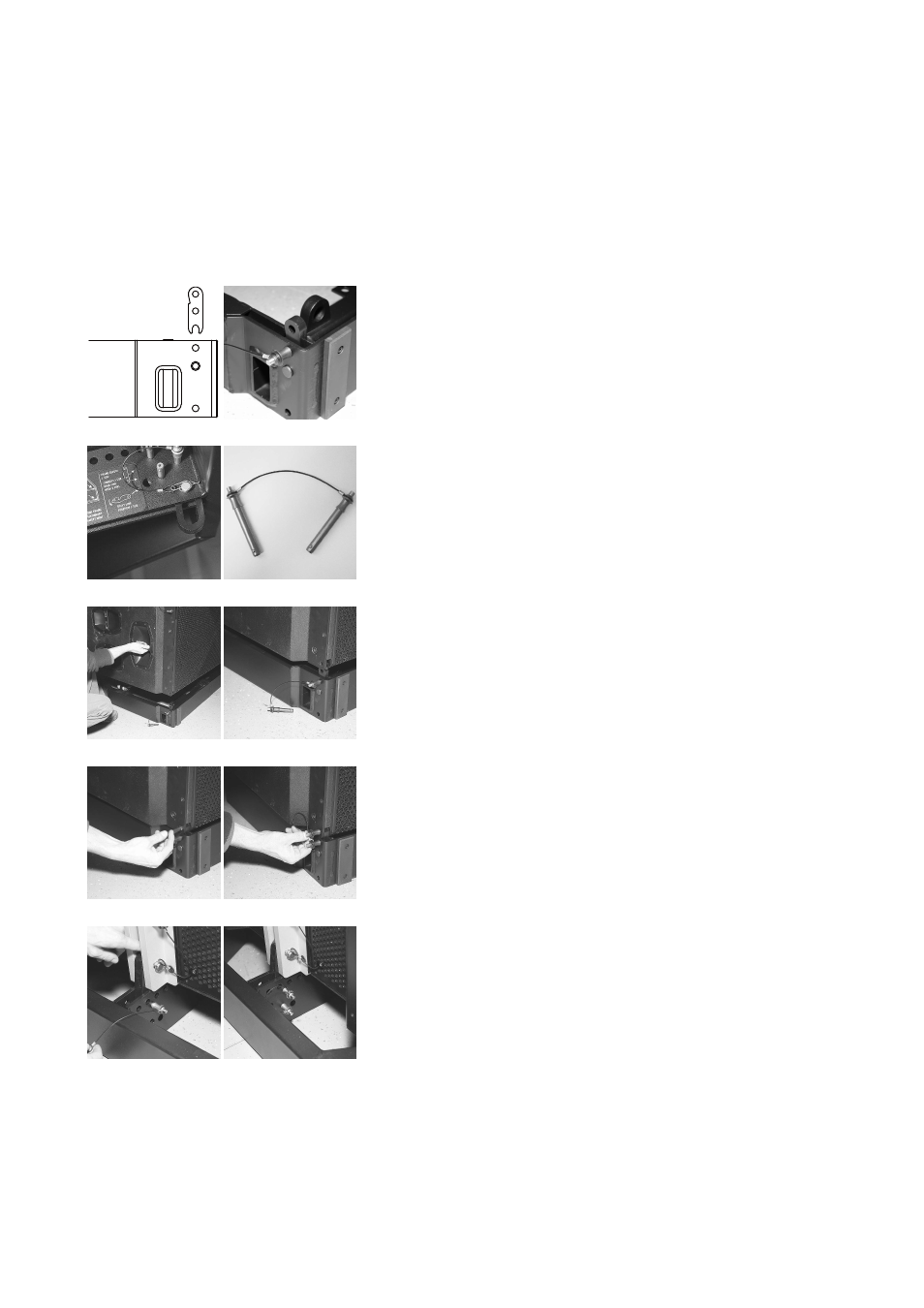

Fig. 34: Vorbereitung und Montage zweiter
Flugrahmen
