1. Sicherheit
1.1. Bestimmungsgemäßer Einsatz
Die d&b J-Serie Riggingkomponenten (Flugrahmen, Lastadapter, Locking
Pins) dürfen ausschließlich zum fliegen der d&b J-Serie Lautsprecher J8,
J12 und J-SUB, gemäß der in diesem Handbuch beschriebenen Aufbau-
weise(n) eingesetzt werden.
Die Planung sowie der Auf- und Abbau, darf ausschließlich durch sach-
kundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Hängepunkte für den betreffenden Verwendungszweck ausgelegt sind.
1.2. Belastbarkeit/Systemsicherheit
Das J-Serie Flugsystem ist für ein Systemgewicht
(Lautsprecher und Flugrahmen) von 1.5 t WLL (Working
Load Limit) gemäß BGV C1 ausgelegt.
Die Tragfähigkeit des Systems erlaubt das Fliegen von Arrays aus bis zu
10 J-TOP Lautsprechern (J8/J12) bzw. einem Systemgewicht von bis zu
665 kg bei einem beliebigen, vertikalen Winkelprofil.

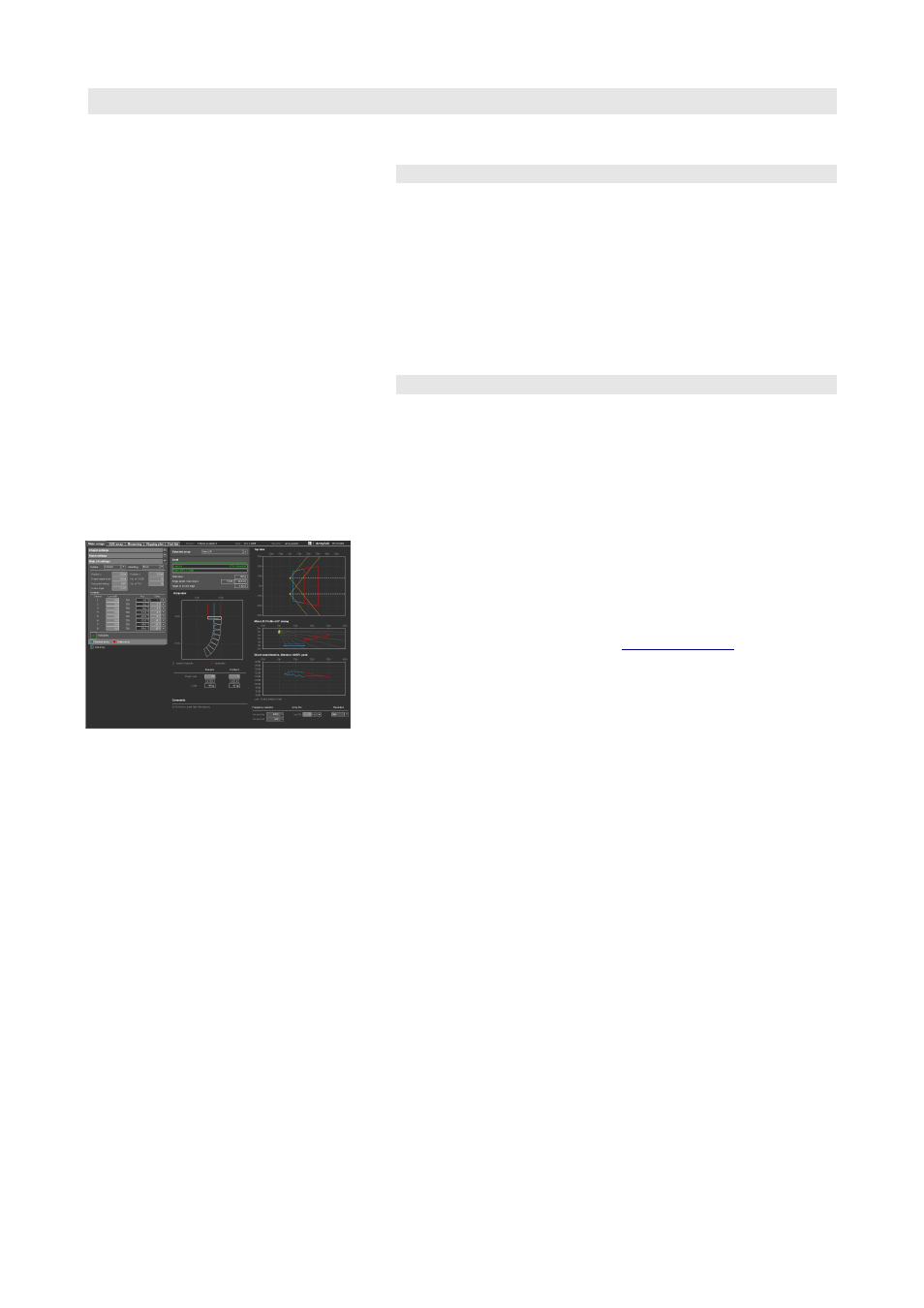

1.2.1. ArrayCalc / TI 385
Für Arrays mit mehr als 665 kg Systemgewicht, müssen die Lastbedin-
gungen zuvor mit Hilfe der Planungssoftware "ArrayCalc" überprüft
werden.
ArrayCalc steht per Internet unter www.dbaudio.com zum Download
zur Verfügung.
Eine ausführliche Beschreibung über die Verwendung und Bedienung
von ArrayCalc findet sich in der technischen Informationsschrift "TI 385
J-, Q and T-Series system design, d&b ArrayCalc". Die TI wird zusam-
men mit diesem Handbuch mit dem Z5300 J Flugrahmen ausgeliefert.
Die TI beschreibt typische Konfigurationsbeispiele, die sicher innerhalb
der vorgegebenen Lastgrenzen liegen.
Beschäftigen Sie sich eingehend mit dieser TI und machen Sie sich mit
der Bedienung und dem Verhalten von ArrayCalc vertraut. Insbesonde-
re im Blick auf die mechanischen Parameter (Lastbedingungen und Last-
grenzen).
Wir empfehlen zudem die Teilnahme an den, von d&b audiotechnik an-
gebotenen J-Serie Schulungsseminaren. Diese werden in regelmäßigen
Abständen abgehalten. Nähere Informationen zu den Seminaren erfah-
ren Sie direkt bei d&b audiotechnik oder über Ihren d&b Vertriebspart-
ner.
