Vorbereitung und Montage des ersten (obersten) J-SUB
(Fig. 33a-k)
6. Nehmen Sie zunächst den Transportdeckel des J-SUB ab.
7. Lösen Sie die Locking Pins an den Front Links und schieben Sie den
Link heraus ( (Fig. 33a).
8. Arretieren Sie den Front Link zunächst wie in Fig. 33b gezeigt.
9. Heben Sie den Flugrahmen mit dem Kettenzug soweit an, dass Sie
den J-SUB unter dem Rahmen platzieren können.
10. Klappen Sie den zuvor auf J-SUB Position montierten Splay Link am
Flugrahmen heraus (Fig. 33c).
11. Mit je einer Person an den Griffseiten des J-SUB, legen Sie den
Lautsprecher auf dessen Unterseite und positionieren Sie den
Lautsprecher entsprechend unter dem Flugrahmen (Fig. 33d).
12. Ziehen Sie die beiden oberen Locking Pins am zentralen
Riggingstrang an der Rückseite des J-SUB heraus (Fig. 33e).
13. Setzen Sie den Flugrahmen auf dem J-SUB ab (Fig. 33f).
14. Arretieren Sie den Front Link mit dem verbleibenden Locking Pin im
Flugrahmen (Fig. 33g).
15.
WICHTIG: Stecken Sie den unteren Locking Pin am Front Link des
J-SUB in die untere Bohrung des vorderen Riggingstrangs am J-SUB
(Fig. 33h/i).
16. Arretieren Sie den Splay Link des Flugrahmens am rückwärtigen
Riggingstrang des J-SUB mit den beiden Locking Pins (Fig. 33j).
17. Heben Sie die Anordnung wiederum auf Arbeitshöhe an und
klappen Sie den Rear Link am rückwärtigen Riggingstrang des J-SUB
heraus (Fig. 33k/l).
Die Anordnung ist jetzt zur Montage weiterer J-SUB bzw. zur Montage
des zweiten Flugrahmens vorbereitet.
Montage weiterer J-SUB Lautsprecher
Die Montage weiterer J-SUB Lautsprecher erfolgt in der gleichen Weise
wie zuvor beschrieben.
18. Heben Sie die Anordnung soweit an, dass Sie den nächsten J-SUB
platzieren können.
19. Bereiten Sie den nächsten J-SUB wiederum vor und platzieren Sie
den Lautsprecher entspr. unter der Anordnung.
20. Setzen Sie die Anordnung auf dem vorbereiteten J-SUB ab und
arretieren Sie alle Locking Pins.
21. Wiederholen Sie diesen Vorgang für jeden weiteren J-SUB.
J-Serie, Rigginghandbuch
(1.3 DE)
Seite 23 von 34
a)
b)
c)
d)
e)
f)
g)
h)
i)
j)
k)
l)

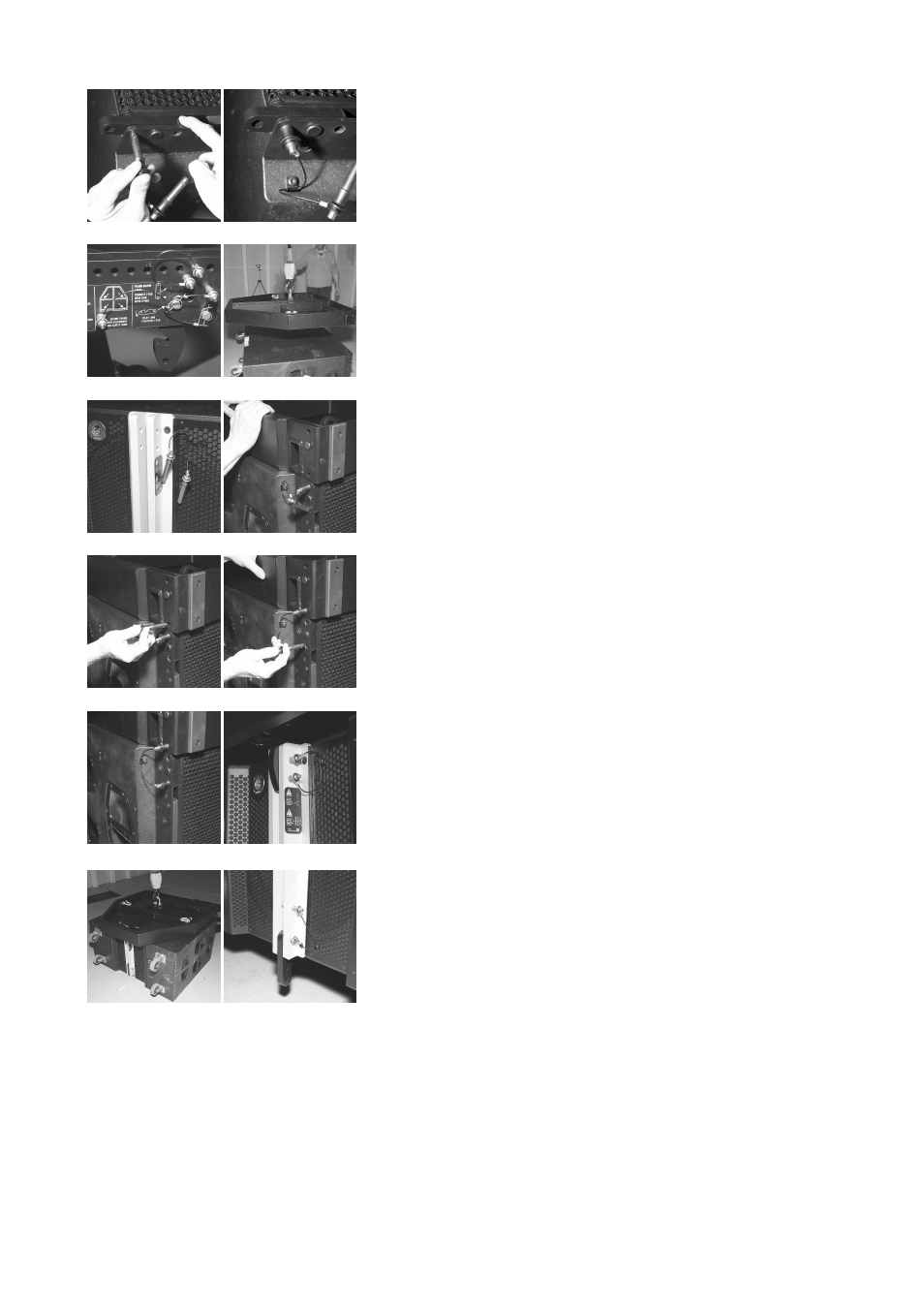

Fig. 33: Vorbereitung und Montage J-SUB
