4.
Die Subwoofer
4.1
Kurzschlusssicherungen in den K&F Subwoofersystemen
4.1.1
Risiken beim Betrieb an Endverstärkern hoher Leistungsklassen
Endverstärker sind in den letzten Jahren immer leistungsfähiger geworden. Einige von
ihnen können an niederohmigen Lasten betrieben werden. So gibt es leistungsstarke
Endverstärker, die auch noch an Widerständen unter 1
Ω stabil arbeiten. Diese Entwick-
lung birgt Risiken bezüglich der Sicherheit beim gestörten Betrieb.
Im gestörten Betrieb, wenn also beispielsweise ein Kurzschluss im Lautsprecherchassis
oder auf der Frequenzweiche vorliegt, kann es sein, dass der Endverstärker -trotz vor-
handener Protectionschaltung- nicht abschaltet. Lange Kabelwege und Übergangswi-
derstände an den Steckverbindungen können bereits einen elektrischen Widerstand von
1
Ω bieten, so dass der Endverstärker den Betrieb nicht als gestört ‚erkennt’ und somit
unzulässig hohe Ströme liefert. Im schlimmsten Fall kann es zum Brandschaden kom-
men (heiße und verschmorte Kabel / Stecker als Folge überlasteter Leitungen und Ste-
cker, etc.).
Die aktuellen Sicherheitsrichtlinien hinken dieser Entwicklung hinterher und
befinden sich somit nicht auf dem aktuellen Stand der Technik.
Normaler Weise verhindert der K&F Systemcontroller eine Überlastung des Lautsprechers. Die
Folgen eines Defekts des Endverstärkers kann der Controller jedoch nicht verhindern.
Daher versieht Kling & Freitag die Subwoofersysteme nun mit Kurzschlusssicherungen
am Signaleingang. Diese Sicherungen bieten keinen Schutz für den Lautsprecher, mini-
mieren aber das Risiko von Folgeschäden im Kurzschlussfall.
Für Systeme, die noch nicht serienmäßig mit einer Kurzschlusssicherung versehen wur-
den, bietet Kling & Freitag einfache Nachrüstsätze, so dass Sie ihre vorhandenen Sub-
woofersysteme ebenfalls an die aktuelle Endverstärkerentwicklung anpassen können.
4.1.2

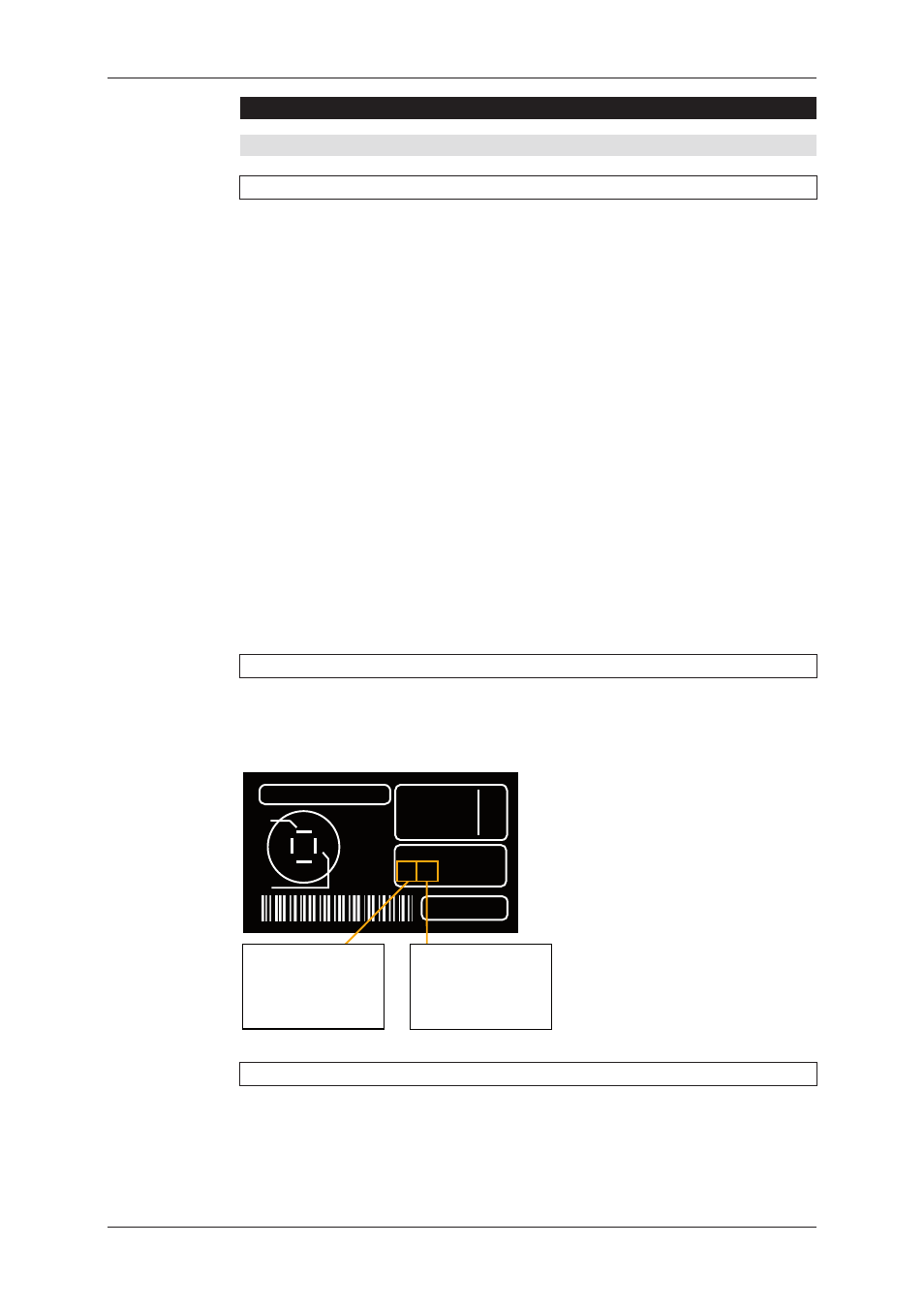

Identifizierung der Modelle mit Kurzschlusssicherung
Die Subwoofersysteme, die serienmäßig über Kurzschlusssicherungen verfügen, können
wie folgt identifiziert werden, beide erläuterten Bedingungen müssen erfüllt sein:
4.1.3
Nachrüstsätze für Subwoofer ohne Kurzschlusssicherung
Alle Subwoofersysteme, die noch nicht serienmäßig mit Kurzschlusssicherungen verse-
hen wurden, können bei Bedarf sehr einfach und kostengünstig, auch selbst, nachge-
rüstet werden.
Eine Anleitung für das Nachrüsten erhalten Sie bei Bestellung des Nachrüstsatzes.
POWER: 700W
WT:
51,5kg
XO-ON
OFF
SER.-NO.:
25080000070
IMP: 6
Ω
8
Ω
Zmin:
4
Ω
6
Ω
-
1
-
2
-
1+
2+
+
IN
all pins
parallel
to out
Die ersten beiden
Ziffern müssen
mindesten 25
betragen.
Die beiden nach-
folgenden Ziffern
müssen mindes-
ten 08 betragen.
