Benutzerhandbuch ACCESS-SYSTEM
KLING & FREITAG GMBH ©1995-2009 Version 6.0, 16.06.2009 Seite 24 von 60
8 9 10 11 12 13 15 14
I
N
P
U
T
LINK
3
1 2 2 1
3
O
U
T
U
HIGH T
P
L
I
T
F
3
1 2
MID BASS
2
3
1 2 1
3
LINK
S
E
N
S
E
BASS HIGH + MID
Made in
READ MANUAL BEFORE USE
50-60Hz / 30VA
115 / 230VAC
T 500 / T 315mA
CONTROLLER K&F ACCESS C5/9
SEND (+15 V)
POWER SEQUENCE
Fuse 115 / 230V:
Power Requirements:
Serial Number:
Germany
KLING & FREITAG GmbH
2 3 0
115
SELECTOR
VOLTAGE
8) FUSE
Sicherungshalter, der bei 230 V-Betrieb mit einer 315 mA / träge Glassicherung be-
stückt wird. Bei 115 V-Betrieb muß eine 500 mA / träge Glassicherung eingesetzt
werden. Setzen Sie keine Sicherung mit einem anderen als hier angegebenen Wert
ein und überbrücken Sie nie den Sicherungshalter. Der System Controller kann da-
durch zerstört werden und sogar einem Brand entfachen.
9) VOLTAGE SELECTOR
Mit diesem Schalter stellen Sie das Gerät auf die von Ihnen benutzte Betriebsspan-
nung ein. Sie können zwischen 115 und 230 VAC wählen. ACHTUNG: eine falsch
eingestellte Betriebsspannung kann zur Zerstörung des Gerätes führen!
10) SEQUENCE SEND
Wenn Sie den ACCESS Controller einschalten, liegen nach ca. 1 Sekunde an beiden
Anschlüssen dieser Buchse eine Steuerspannung von +15 V an. Haben Sie bei-
spielsweise Ihr Amp Rack mit Endstufen bestückt, die eine Möglichkeit zur Fernein-
schaltung haben, verbinden Sie diesen Ausgang mit dem SEQUENCE RCV Eingang
der ersten Endstufe, den SEQUENCE SND Ausgang der ersten Endstufe mit dem
SEQUENCE RCV Eingang der zweiten Endstufe usw. Beim Einschalten des ACCESS
Controllers werden dann alle Endstufen zeitverzögert eingeschaltet.
11) SENSE BASS
An den Pins 1- und 1+ dieser Speakon 4-Pol-Buchse wird das verstärkte Ausgangs-
signal der Bassendstufe angeschlossen. Dieses Signal liefert dem Controller die In-
formation für den Bass-Limiter. Das ACCESS System funktioniert auch ohne den
Anschluss an die Sense Bass Eingangsbuchse, jedoch kann in diesem Falle die opti-
male Betriebssicherheit nicht gewährleistet werden! Achten Sie daher unbedingt
auf das richtige Einrasten des Speakonsteckers. Alle SENSE Eingänge sind trafo-
symmetrisch ausgeführt (galvanisch von den Endstufen getrennt).
12) SENSE HIGH + MID und LINK
An einer dieser beiden Speakonbuchsen wird das verstärkte Ausgangssignal von
Mittel- und Hochton-Endstufe angeschlossen. Hier werden die Signale vom ACCESS
C5/9 Controller abgegriffen und ausgewertet. Es ist unbedingt auf richtige Polung
zu achten. Die Anschlussbelegung hierzu finden Sie im Kapitel Verdrahtung und
Anschlussbelegung. An der jeweils anderen Speakonbuchse wird das ACCESS-
System angeschlossen. Die beiden Buchsen sind parallel verdrahtet.
13) OUTPUT - BASS, MID und HIGH
Die elektronisch symmetrierten BASS, MID und HIGH Line-Ausgänge werden mit
den Eingängen der entsprechenden Endstufen verbunden. Es ist zu empfehlen
hochwertige, von KLING & FREITAG gelieferte Anschlusskabel zu benutzen. Ver-
wenden Sie für Verbindungen zu den Endverstärkereingängen 2-polig abgeschirmte
Mikrofonleitungen mit hochwertigen Steckverbindungen. Anschlusshinweise hierzu
finden Sie im Kapitel „Verkabelung und Anschlussbelegung‘‘.
14) GROUND LIFT
Steht der Groundlift-Schalter auf LIFT, so ist Pin 1 der INPUT-Buchse (Masse) nicht
mit dem ACCESS C5/9 Controller verbunden. Die Masseverbindung zwischen INPUT
(XLR-Male) und LINK (XLR-Female) bleibt dabei erhalten. Sollte der C5/9 in Verbin-
dung mit einem K&F Connector-Panel betrieben werden, so muß dieser Schalter
auf „Ground‘‘ gestellt werden.
15) INPUT und INPUT-LINK
Der C5/9 Controller besitzt einen trafosymmetrierten Eingang. Benutzen Sie die
XLR-female Buchse (INPUT) als Eingang. Die parallel verdrahtete XLR-male Buchse
(LINK) dient zum Weiterschleifen zu weiteren ACCESS Controllern oder Endstufen.

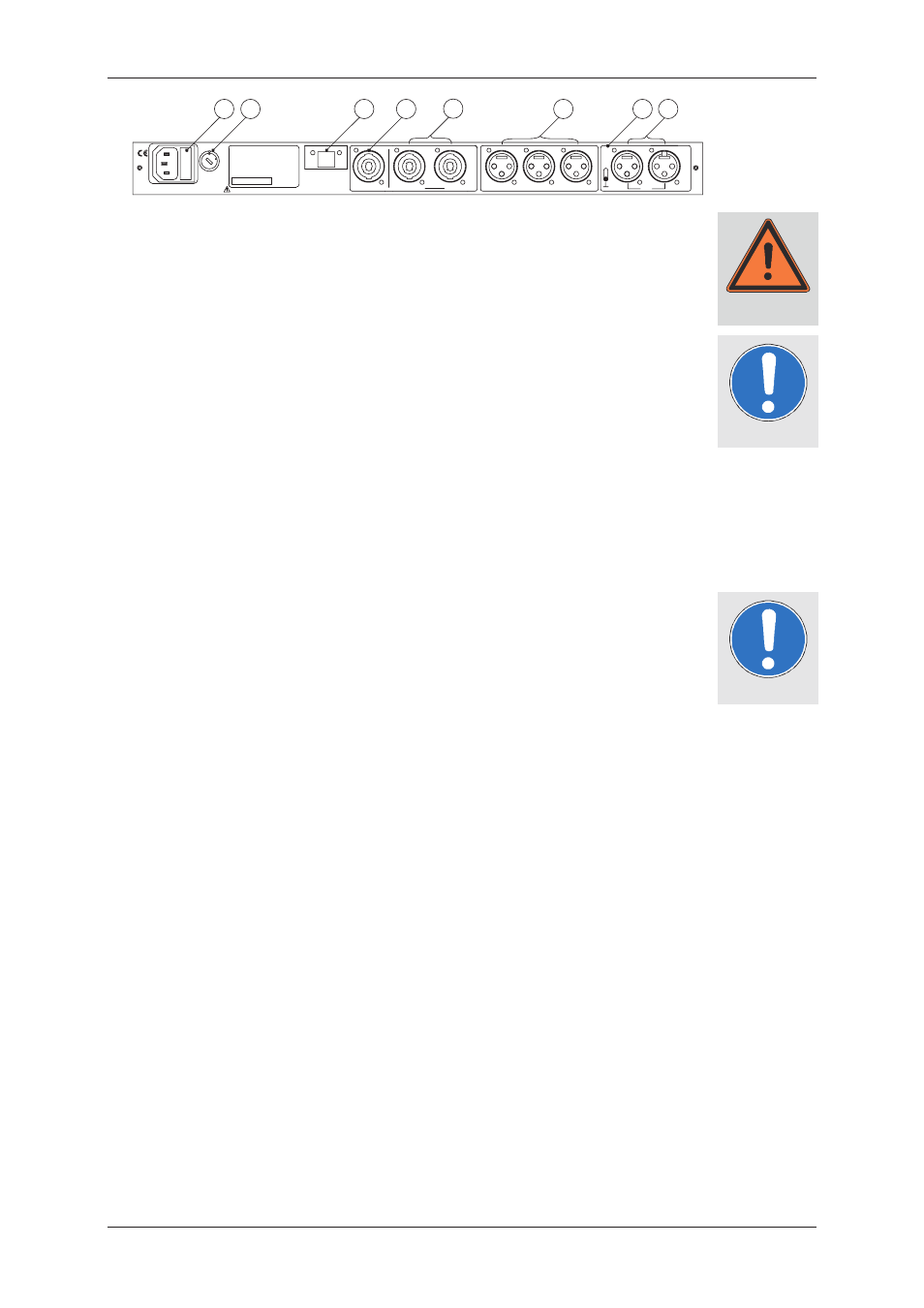

Rückansicht
