8.2 Der ACCESS C10 Controller
8.2.1 Anschlüsse, Bedienelemente und Anzeigen des C10:
1) CONFIGURATION SWITCH
Beim Betrieb des ACCESS B10 können hier, je nach Anwendungsfall verschiedene
Filter-Prests abgerufen werden. Zur Auswahl stehen folgende Schalterstellungen
für den Tief-Pass zur Verfügung:
−
55 Hz: 12 dB / Oktave @ 47 Hz und 12 dB / Oktave @ 110 Hz
−
60 Hz: 12 dB / Oktave
− 120 Hz: 24 dB / Oktave
Dem C10 Controller sind Aufkleber beigelegt, die dokumentieren für welchen
Anwendungsfall welches Preset empfohlen wird. Die Aufkleber können an belie-
biger Stelle angebracht werden (z.B. am Rack). Bitte beachten Sie dabei, dass der
Raum und andere Faktoren einen entscheidenen Einfluss auf das Beschallungser-
gebnis haben können. Daher können die Konfigurationsempfehlungen unter be-
stimmten Bedingungen von den optimalen Einstellungen für den individuellen
Anwendungsfall abweichen. Am Ende sollte immer das Ohr des Toningenieurs die
entscheidene Referenz sein.

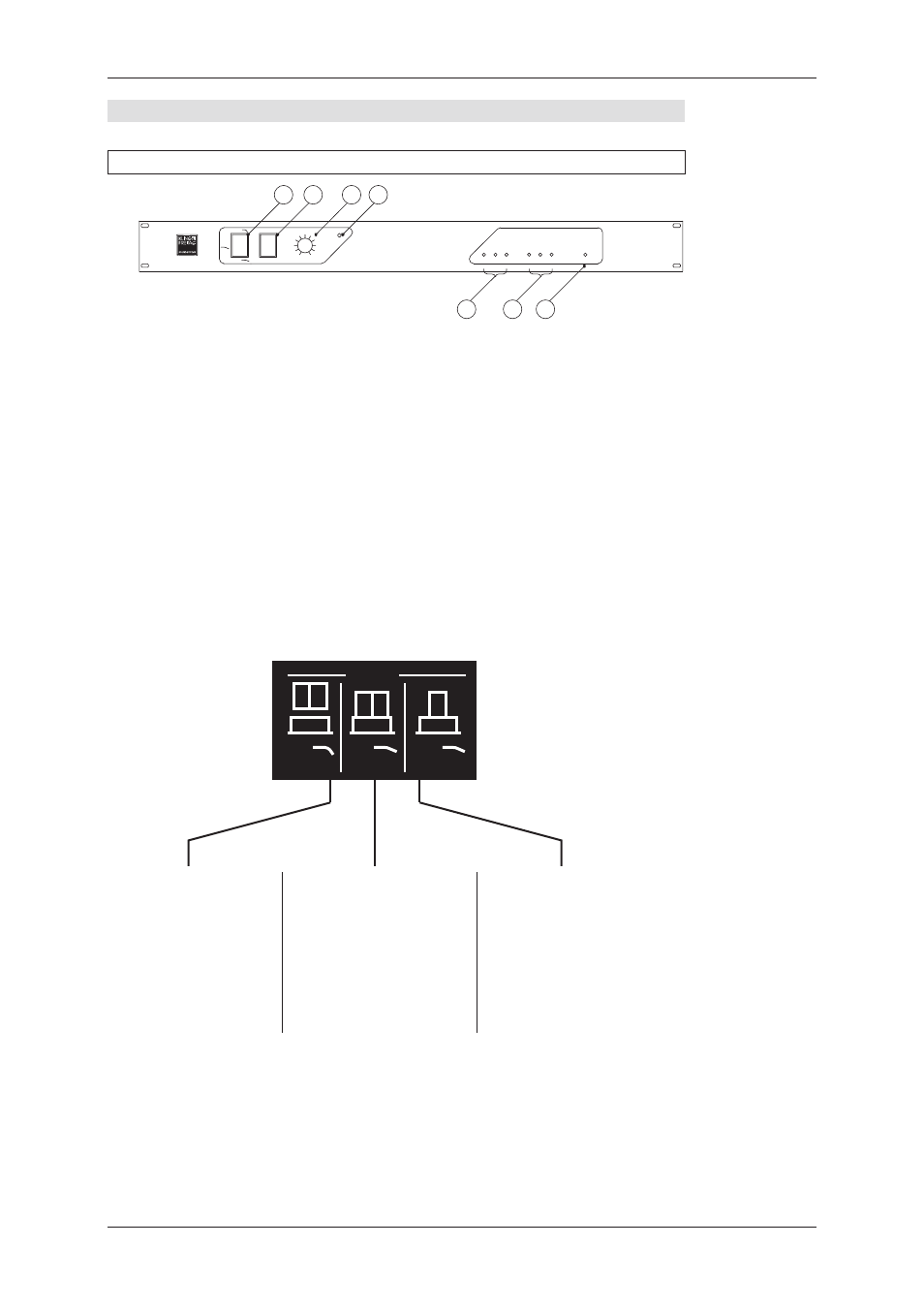

a) Betrieb mit C5/9 Controller:
I 0 II
T B5
B10
T
B10
T B5
B10
60Hz 55Hz 120Hz
C5/9-C10
Werden hängend
montierte ACCESS
Systeme T5/T9 und B5
am Controller C5/9
betrieben und der B10
am Controller C10, so
empfiehlt sich die
Preset-Stellung 55 Hz. Werden aufgestellte
ACCESS Systeme
T5/T9 und B5 am
Controller C5/9 be-
trieben und der B10
am Controller C10, so
empfiehlt sich die
Preset-Stellung 60 Hz. Werden ACCESS Sys-
teme T5/T9 ohne das
Bass System B5 am
Controller C5/9 be-
trieben und der B10
am Controller C10, so
empfiehlt sich die
Preset-Stellung120 Hz.
Vorderseite
1 2 3 4
7 6 5
SENSE ( GREEN ) / LIMIT ( RED ) 120Hz
55Hz
60Hz
8
BASS BOOST
NORMAL A C C ES S C 10
0
+6
LEVEL
CLIP
dB
+1 0 d B
-4 0 d B
0 d B
INPUT SIGNAL
BA SS B
SY M . E RR O R
BA SS A
O N
POWER
A C C E S S
SYSTEM CONTROLLER
