Benutzerhandbuch ACCESS-SYSTEM
KLING & FREITAG GMBH ©1995-2007 Version 6.0, 16.06.2009 Seite 27 von 60

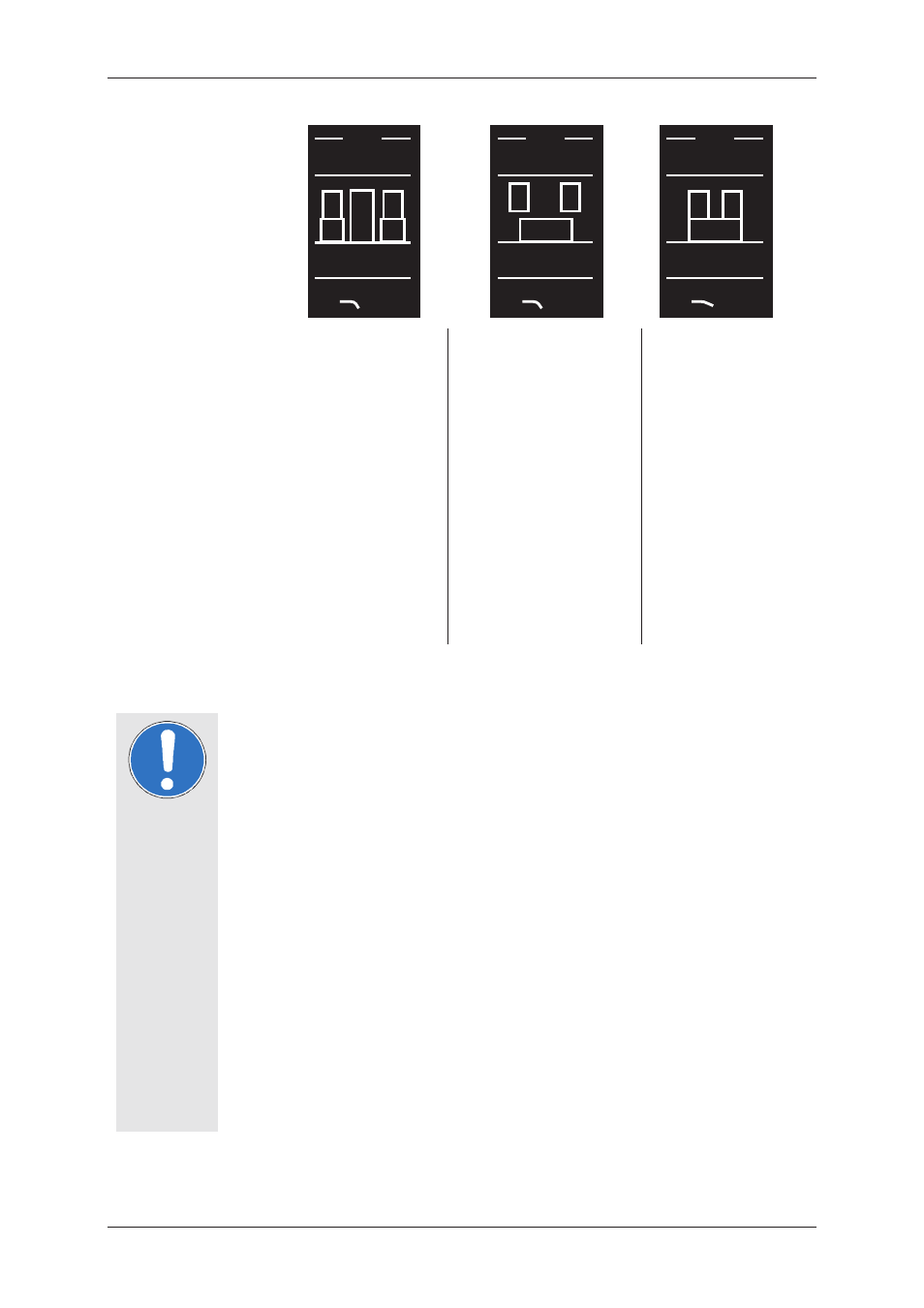

b) Betrieb in Kombination mit dem K&F C2 Controller
TOP
L
TOP
R
B10
55Hz
-Flown tops via C2
-B10 via C10
C2 Settings:
Fullrange Mode ON
C10 Low Pass Setting:
C2-C10
I
[ [
TOP
L
TOP
R
B10
60Hz
-Stacked tops via C2
-B10 via C10
C2 Settings:
Fullrange Mode OFF
C10 Low Pass Setting:
C2-C10
[ [
0
TOP
R
B10
sw
TOP
R
sw
- Tops with extra
Subwoofer via C2
C2 Settings:
Fullrange Mode OFF
C10 Low Pass Setting:
C2-C10
[ [
I
55Hz
K&F Fullrange Systeme
sollen mit K&F Bass
Systemen über den C2
Controller betrieben
werden. Der B10 über
den C10 Controller als
zusätzliches Tiefbass
System: Wählen Sie in
diesem Fall am C2
Controller die Einstel-
lung Fullrange Mode
‚OFF‘. Am C10 Cont-
roller ist in der Regel
der Konfigurations-
schalter auf 55 Hz zu
setzen. Möchten Sie hängend
montierte K&F Full-
range Systeme über
den C2 Controller
betreiben und den
B10 als zusätzliches
Bass System über den
C10 Controller, so ist
für den C2 die Schal-
terstellung Fullrange
Mode ‚ON‘ zu wählen.
Am C10 Controller
schalten Sie den Kon-
figurationsschalter auf
55 Hz. Werden über den C2
Controller betriebene
K&F Topteile auf den
B10 gestellt und der
B10 über den C10
Controller betrieben,.
so ist am C2 Control-
ler die Einstellung
Fullrange Mode ‚OFF‘
zu wählen. Am C10
Controller schalten Sie
den Konfigurations-
schalter in diesem Fall
auf 60 Hz.
2) BASSBOOST / NORMAL
Wird eine Anhebung des Bassbereiches um 40 Hz gewünscht, so wird dieser Bereich
durch betätigen dieses Schalters um etwa 3 dB angehoben.
3) LEVEL
Mit dem LEVEL-Regler stellen Sie den Eingangspegel des ACCESS Controllers ein. Im
Normalfall sollte dieser Regler auf 0 dB stehen, um ein Übersteuern der Eingangsstu-
fe oder der Mischpult-Ausgangsstufe zu vermeiden.
4) CLIP
Leuchtet diese LED, so ist der Eingang des C10 Controllers übersteuert. Drehen Sie
den Pegel am Mischpult zurück, bis die LED auch bei den größten Lautstärken nicht
mehr aufleuchtet.
5) INPUT SIGNAL
Die drei SIGNAL-LEDs zeigen den Eingangspegel in drei Stufen an. Sollte die rote LED
(+10 dB) häufig oder permanent leuchten, drehen Sie den LEVEL-Regler am ACCESS
C10 Controller etwas zurück und dafür die Lautstärkeregler der Endstufen weiter auf.
6) SENSE (GRÜN) / LIMIT (ROT)
Die zwei SENSE/LIMIT-LEDs BASS A und BASS B haben jeweils eine doppelte Funktion.
a)
Die LEDs leuchten grün, wenn die Sense-Leitung angeschlossen ist und ein Aus-
gangssignal der Endstufen vom C10 Controller empfangen wird.
b) Der Einsatz der C10 Limiter wird durch den Wechsel von grün auf rot der jeweili-
gen LED angezeigt. Ein weich einsetzender RMS-Limiter und ein schneller Peak-
Limiter begrenzen die Ausgangsleistung der Endstufen weitgehend unhörbar auf
den maximal zulässigen Wert. Bei häufigem Aufleuchten der roten Limiter-LEDs
sollte die Lautstärke etwas reduziert werden. Bei Bedarf sollte die Anlage durch zu-
sätzliche ACCESS-Boxen erweitert werden.
In Ausnahmefällen können die Sense-LEDs auch bei ausgeschalteten oder nicht
angeschlossenen Endstufen leuchten. Dieser Umstand ist auf den „Mikrofonie-
Effekt‘‘ von Lautsprechern zurückzuführen.
