Benutzerhandbuch ACCESS-SYSTEM
KLING & FREITAG GMBH ©1995-2009 Version 6.0, 16.06.2009 Seite 34 von 60

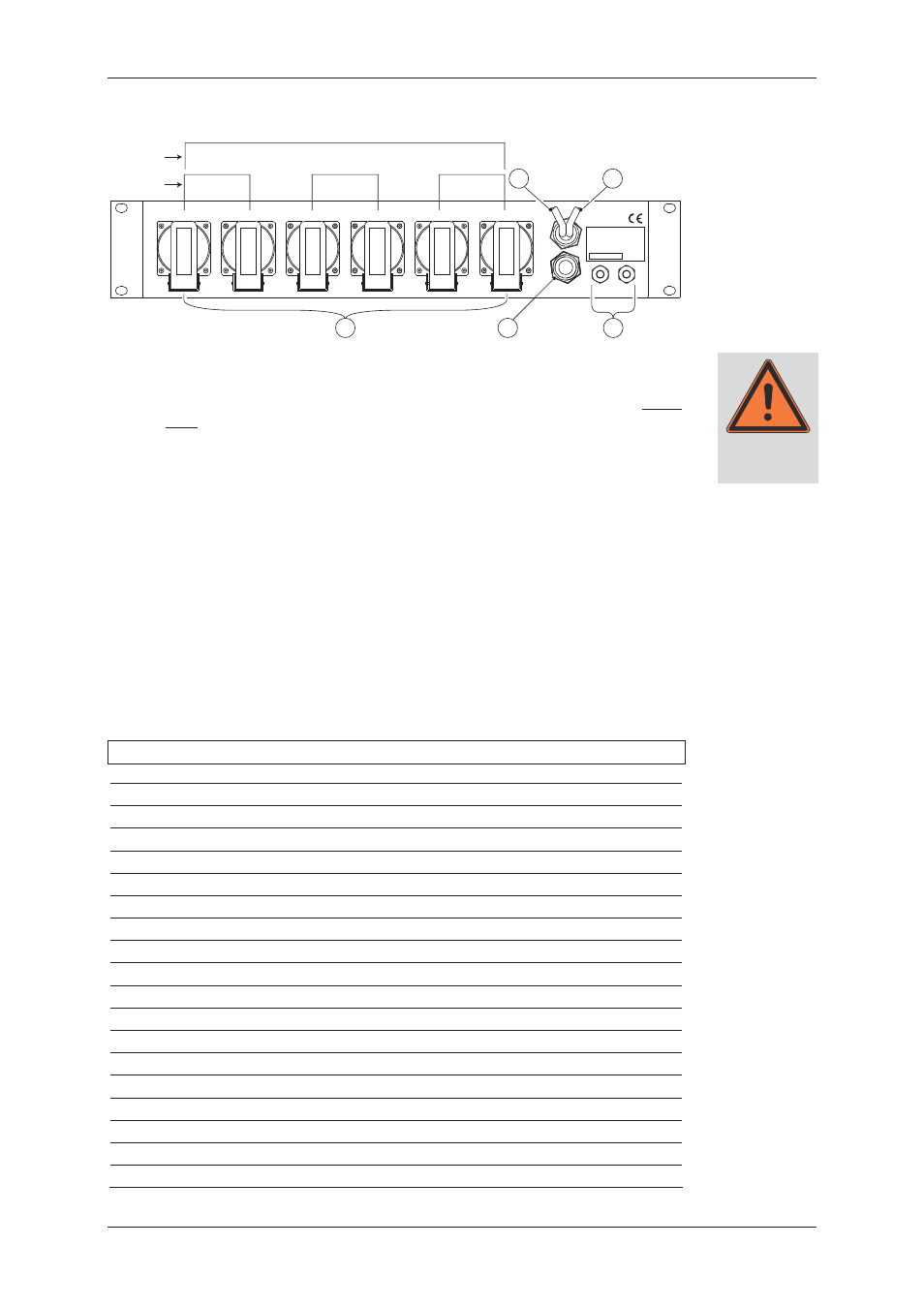

RÜCKANSICHT
Power
Distribution
7 10 11
8 9
CP3-B
CP1-B
Phase 1 / L1
max. 16A
Phase 2 / L2
max. 16A
Phase 1 / L1
max. 16A
Phase 3 / L3
max. 16A
CONN ECTOR PAN EL CP1- B
Made in Germany
Voltage:
Max. Total Output:
Protection Level :
Serial Number :
IP 40
115 / 230 VAC
3 x 16A
7) VERTEILERDOSEN
Schuko-Steckdosen zum Entnehmen von 230 V Netzspannung.
7a)
CP 1: Bei dieser Ausführung können von den 6 Verteiler Steckdosen insge-
samt max. 16A (nicht pro Steckdose!) abgegriffen werden.
7b) CP 3: Bei dieser Ausführung können von den 6 Verteiler Steckdosen (2 Steck-
dosen / Phase) max. 16 A / Phase (nicht pro Steckdose!) abgegriffen werden,
also 3 x 16 A!
8) TO INPUT: Kabel mit XLR-Male Stecker zum Controller ‚INPUT‘
Dieses Kabel liefert das Eingangssignal von der Connector-Panel-Vorderseite an
die Eingangsbuchse des C10Controllers.
9) BASS OUT: Kabel mit XLR Female Stecker von der „BASS OUT‘‘ Buchse des C10
Controllers. Das Signal kann dann aus der BASS OUT Buchse auf der Vorderseite
des Panels (4) entnommen werden.
10) OUTPUT BASS A / OUTPUT BASS B: Diese Kabel werden an die jeweiligen Laut-
sprecherausgänge der Bass Endverstärker angeschlossen. Das Signal wird an die
BASS SPEAKER OUT --- Buchsen (5) auf der Gehäuse-Vorderseite weitergeleitet.
11) SENSE BASS A / SENSE BASS B: Diese Kabel liefern das Endverstärker-Signal an die
jeweiligen SENSE INPUT Buchsen des C10 Controllers. Dort wird das Signal ausge-
wertet.
9.2.1 Technische Daten Connector Panel CP1-B und CP3-B
Eingänge Signal LINE: XLR
Lautsprecher Signal Low/Mid-High: 4pol Speakonstecker
Lautsprecher Signal Bass: offene Kabelenden
Bass LINE: offene Kabelenden
CP 1 230 V CEE 3P 1 x 16 A
CP 3 400 V CEE 5P 3 x 16 A
Ausgänge Signal LINE Link: XLR
Bass LINE: XLR
Bass Lautsprecher: 2 X EP 5
Top Lautsprecher: 2 X EP 5
Max. Strombelastbarkeit
CP 1 Gesamt max. 16 A aus 6 x Schuko
CP 3 Gesamt max 3 x 16 A aus 3 x 2 Schuko (2 Schuko / Phase)
Schalter Ground Lift (Vorderseite)
Abmessungen 483 mm (19‘‘ ) x 88 mm (2HE) x 325 mm (B x H x T)
Gewicht
CP 1 6.95 kg
CP 3 7.05 kg
Warnung
