Schallpegelverteilung der Mittel- Hochtonsysteme T5 und T9
Beachten Sie, dass die sinnvolle, gezielte Ausrichtung hochwertiger Lautsprechersysteme
eine erhebliche Qualitätssteigerung auf das akustischen Ergebnis haben kann. Es ist
nicht möglich allgemeingültige Aussagen zur Ausrichtung spezifischer Systeme zu ma-
chen, da der Raum einen maßgeblichen Einfluß auf das Signal und damit auf das hörba-
re Ergebnis hat.
Um im Vorfeld die richtige Aufstellung der Lautsprecher zu simulieren, gibt es verschie-
dene Programme, wie etwa „Ease‘‘, „Ulysses‘‘ oder „CADP 2‘‘. Kling & Freitag stellt
Ihnen auf der Homepage „www.kling-freitag.de‘‘ die Datensätze für Kling & Freitag
Lautsprechersysteme zum Download bereit.

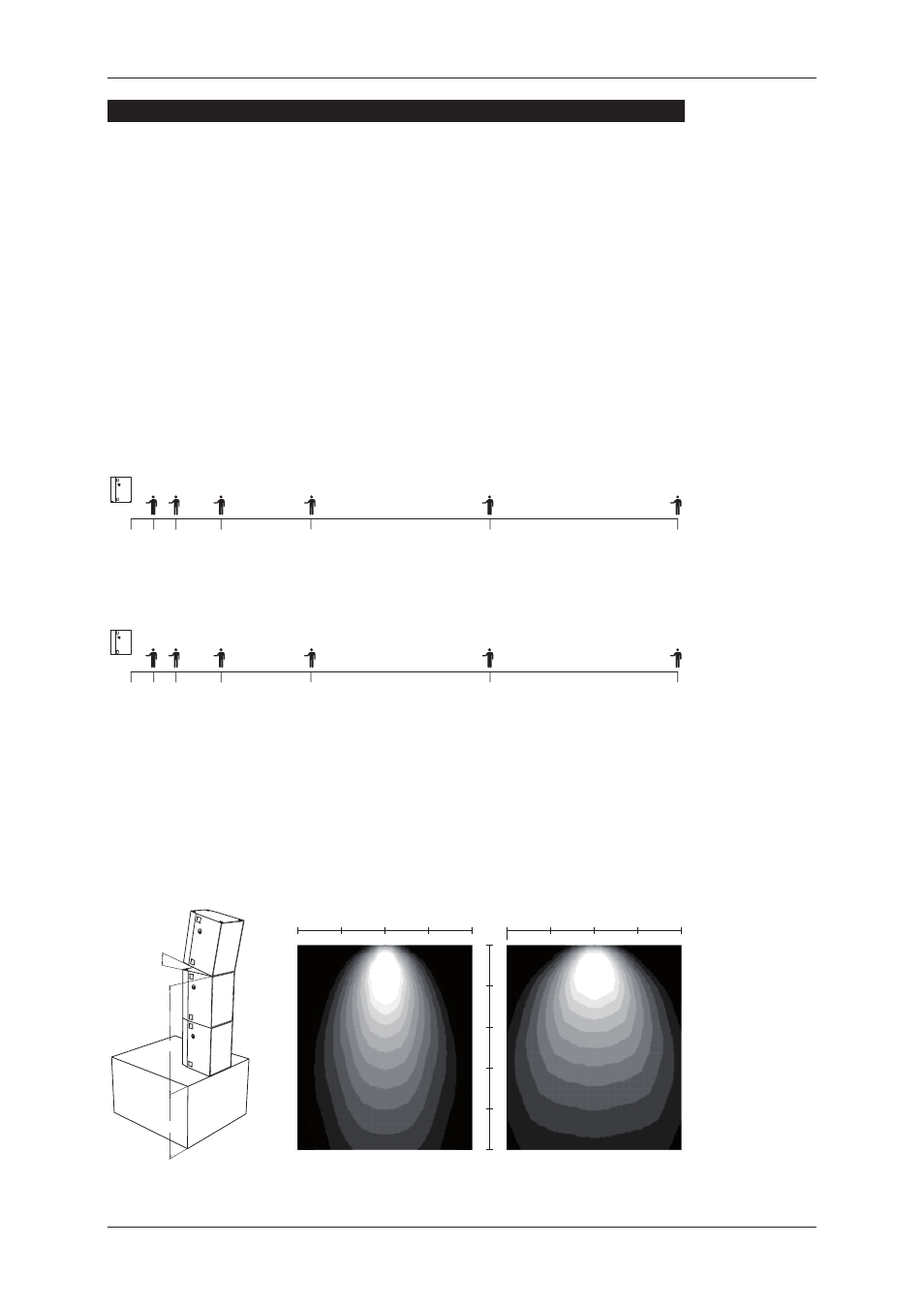

Zur groben Einschätzung der Pegelverteilung der Mittel- / Hochttonsysteme Ihres Acces-
Systems sollen Ihnen nachfolgende Grafiken helfen. Bitte beachten Sie, dass es hier nur
um die Summe des Direktschalls, ohne den Einfluß eines Raumes handelt. Die Hörerflä-
che befindet sich in 1,2m Höhe. Somit kann es bei spezifischern Anwendungen zu deut-
lichen Abweichungen kommen.
1 x T5: SPL Peak 143 dB (1W/1m) Direktschall-Pegel
1
43dB
137dB
131dB
125dB
119dB
113dB
2m 4m
8m
16m
32m
50
109dB
1 x T9: SPL Peak 139 dB (1W/1m) Direktschall-Pegel
13
9dB
13
3d
B
12
7d
B
12
1d
B
11
5d
B
10
9d
B
2m 4m
8m
16m
32m
50
10
5d
B
Grafische Darstellung des Abstrahlverhalten von ACCESS T5 und T9 (4k Hz)
Anhand der hier aufgeführten Grafiken kann man erkennen, dass das enger abstrah-
lende System T5 mehr Schalldruck in die Tiefe trägt, als das weiter abstrahlende System
ACCESS T9. Jedoch ist beim T5 Lautsprecher die horizontale Schallverteilung, besonders
im Nahfeld, nicht so gleichmäßig, wie beim T9 System. Das T9 System hat eine „wei-
cher‘‘ auslaufende Schallabstrahlung Diese verschiedenen Eigenschaften lassen sich für
spezifische Anwendungen ausnutzen und kombinieren.
T5
T9
St
ag
e
1,2
m
1,8m
10°
10
10
20
30
40
20
30
40
50
10
20
30
40
m
