Seite 31

Benutzerhandbuch ACCESS-SYSTEM
KLING & FREITAG GMBH ©1995-2007
Version 6.0, 16.06.2009
Seite 31 von 60
Power
Distribution
8
10
11
12
9
CP 3
CP 1
Phase 1 / L1
max. 16A
Phase 2 / L2
max. 16A
Phase 1 / L1
max. 16A
Phase 3 / L3
max. 16A
CON N ECTOR
PAN EL
CP3
Made in
Germany
Voltage:
Max. Total Output:
Protection Level
:
Serial Number
:
IP 40
115 / 230 VAC
3 x 16A
8)
VERTEILERDOSEN
Schuko-Steckdosen zum Abgreifen von 230 V Netzspannung.
8a)
CP1: Bei dieser Ausführung können von den 6 Verteiler Steckdosen insgesamt
max. 16 A (nicht pro Steckdose!) abgegriffen werden.
8b)
CP3: Bei dieser Ausführung können von den 6 Verteiler Steckdosen (2 Steck-
dosen / Phase) max. 16 A / Phase (nicht pro Steckdose!) abgegriffen werden,
also 3 x 16 A!
9)
MID-HIGH: Kabel zum Mittel- & Hochton-Endverstärker
Dieses Kabel leitet das verstärkte Ausgangssignal von Mittel- und Hochton-
Endstufe. Das Signal wird in die Buchse „Sense Loop High + Mid/Low‘‘ des C5/9
Systemcontrollers gesteckt und im Controller ausgewertet.
10)
IN: Kabel zum Controller „input‘‘
Dieses Kabel leitet das Eingangssignal (von der Connector-Panel-Vorderseite) an die
Eingangsbuchse des C5/9 Controllers.
11)
BASS A / BASS B: Kabel zum „bass-amp out‘‘
Dieses Kabel wird an den jeweiligen Lautsprecherausgang des Bass Endverstärkers
angeschlossen. Das Signal wird an die BASS SPEAKER OUT --- Buchsen (Punkt 5) an
der Gehäuse-Vorderseite weitergeleitet.
12)
TO BASS OUT: Kabel zum „bass amp input link‘‘
Dieses Kabel greift das unverstärkte aber vom Controller bearbeitete LINE-Signal am
Eingang des Bass-Endverstärkers ab. Dieses Signal wird an die BASS OUT --- Buchse
(Punkt 4) auf der Gehäuse-Vorderseite geleitet.
9.1.1
Technische Daten Connector Panel CP1 und CP3
Eingänge
Signal LINE: XLR
Lautsprecher Signal Low/Mid-High: 4pol Speakonstecker
Lautsprecher Signal Bass: offene Kabelenden
Bass LINE: offene Kabelenden
CP 1
230 V CEE 3P 1 x 16 A
CP 3
400 V CEE 5P 3 x 16 A
Ausgänge
Signal LINE Link: XLR
Bass LINE: XLR
Bass Lautsprecher: 2 X EP 5
Top Lautsprecher: 2 X EP 5
Max. Strombelastbarkeit
CP 1
Gesamt max. 16 A aus 6 x Schuko
CP 3
Gesamt max 3 x 16 A aus 3 x 2 Schuko (2 Schuko / Phase)
Schalter
Ground Lift (Vorderseite)
Abmessungen
483 mm (19‘‘ ) x 88 mm (2HE) x 325 mm (B x H x T)
Gewicht
CP 1
6.95 Kg
CP 3
7.05 Kg

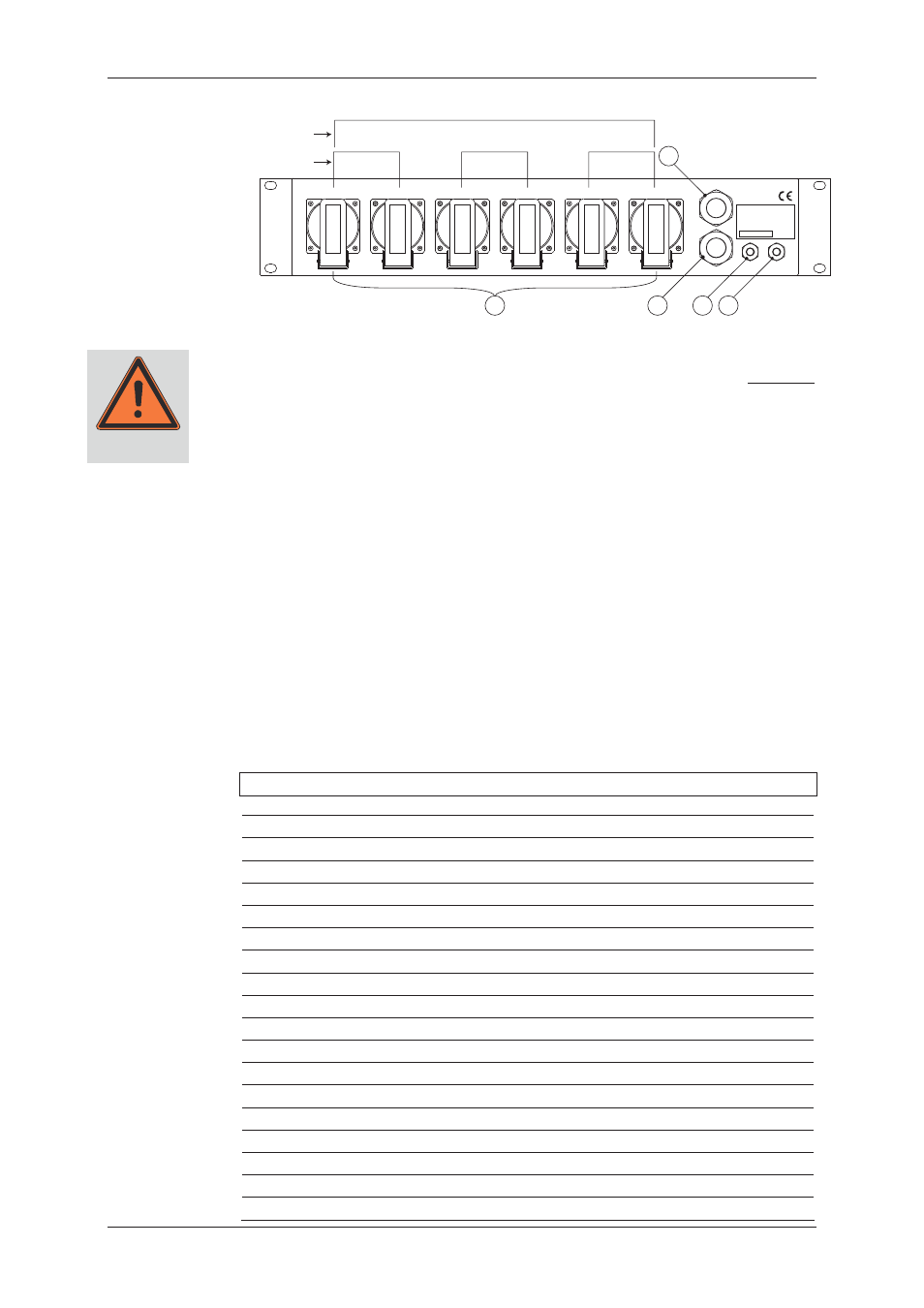

RÜCKANSICHT
Warnung
