Benutzerhandbuch ACCESS-SYSTEM
KLING & FREITAG GMBH ©1995-2007 Version 6.0, 16.06.2009 Seite 23 von 60
8.1 Der ACCESS C5/9 Controller

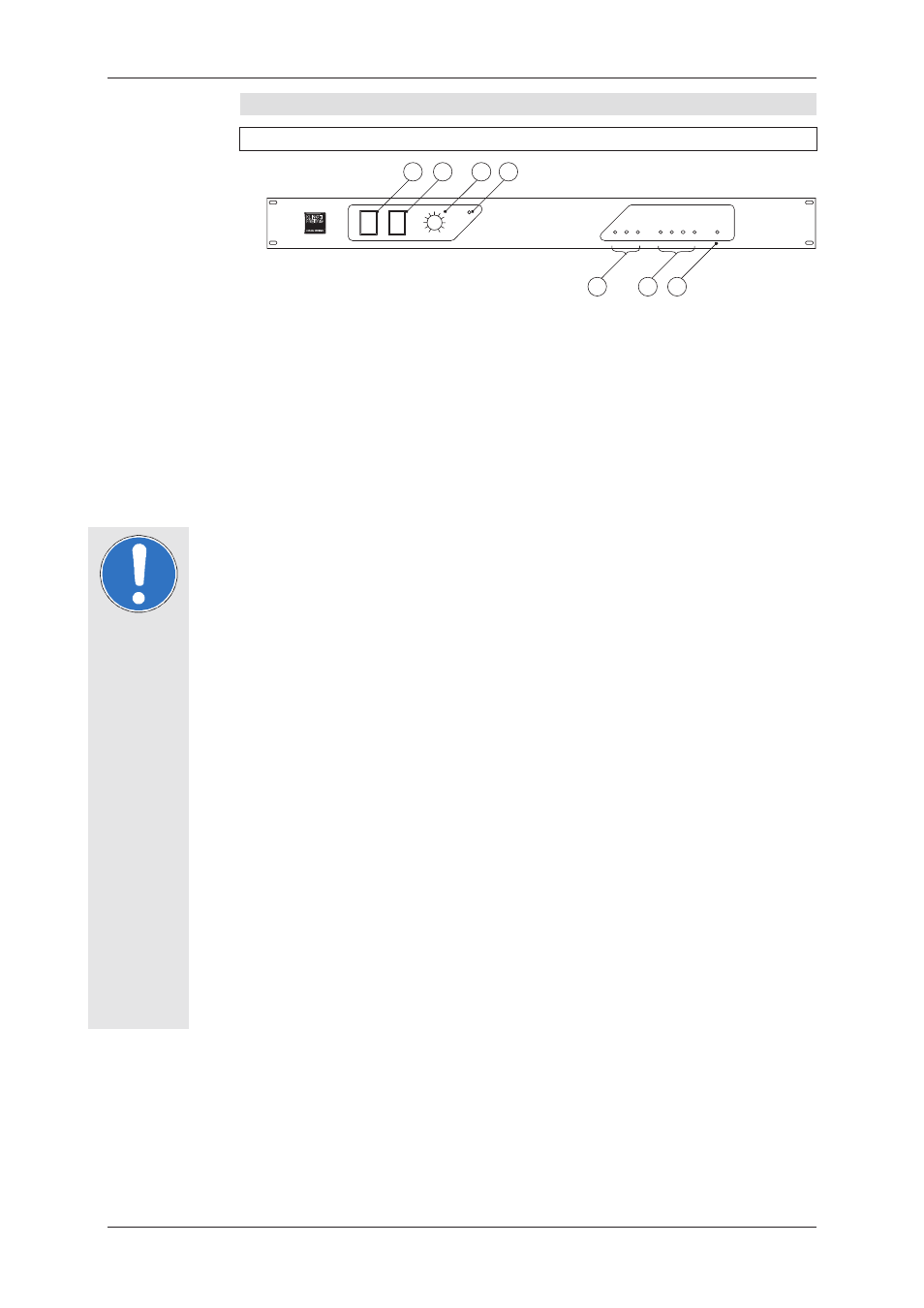

8.1.1 Anschlüsse, Bedienelemente und Anzeigen des C5/9
1) CLUSTER / SINGLE
Beim Betrieb des ACCESS Systems im Cluster (Anordnung von mehreren Lautsprechern
nebeneinander) kann es zu besseren Beschallungsergebnissen führen, wenn der CLUSTER /
SINGLE Schalter auf CLUSTER geschaltet wird. In dieser Betriebsart wird die clusterbedingte
Schalldruckanhebung im Tiefmitteltonbereich kompensiert und ein weitgehend linearer
Frequenzgang erzielt.
2) HIGHBOOST / NORMAL
Funktion für die Ausrichtung der ACCESS Topteile T5 / T9 auf große Entfernung. Bei
großer Entfernung werden die hohen Frequenzen durch die Luft stark gedämpft. Um bei
diesen Anwendungen einen Hochtonabfall zu kompensieren sollte dieser Schalter auf
HIGHBOOST gestellt werden. Die Stellung NORMAL ergibt einen linearen Frequenzgang
für den Nahbereich.
3) LEVEL
Mit dem LEVEL-Regler stellen Sie den Eingangspegel des ACCESS Controllers ein. Im
Normalfall sollte dieser Regler auf 0 dB stehen, um ein Übersteuern der Eingangsstufe oder
der Mischpult-Ausgangsstufe zu vermeiden.
4) CLIP
Leuchtet diese LED, so ist der Eingang des C5/9 Controllers übersteuert. Drehen Sie den
Pegel am Mischpult zurück, bis die LED auch bei den größten Lautstärken nicht mehr auf-
leuchtet.
5) INPUT SIGNAL
Die drei SIGNAL-LEDs zeigen den Signal-Pegel an. Sollte die rote LED (+10 dB) häufig oder
permanent leuchten, drehen Sie den LEVEL-Regler am ACCESS C5/9 Controller etwas zu-
rück und dafür die Lautstärkeregler der Endstufen weiter auf.
6) SENSE (GRÜN) / LIMIT (ROT)
Die drei SENSE/LIMIT-LEDs BASS MID und HIGH haben eine doppelte Funktion.
a)
Die LEDs leuchten grün, wenn die Sense-Leitung angeschlossen ist und ein Ausgangs-
signal der Endstufen vom C5/9 Controller empfangen wird.
b) Der Einsatz der C5/9 Limiter wird durch den Wechsel von grün auf rot der jeweiligen
LED angezeigt. Ein weich einsetzender RMS-Limiter und ein schneller Peak-Limiter be-
grenzen die Ausgangsleistung der Endstufen weitgehend unhörbar auf den maximal
zulässigen Wert. Bei häufigem Aufleuchten der roten Limiter-LEDs sollte die Lautstärke
etwas reduziert werden. Ein weich einsetzender RMS-Limiter und ein schneller Peak-
Limiter begrenzen die Ausgangsleistung der Endstufen weitgehend unhörbar auf den
maximal zulässigen Wert. Bei Bedarf sollte die Anlage durch zusätzliche ACCESS-Boxen
erweitert werden.
c) Die EXCURSION-LED signalisiert den Einsatz des Excursion-Limiters. Aus dem Aus-
gangssignal der Mittelton-Endstufe werden die Daten für den Limiter ermittelt. Über
die SENSE-Buchse auf der Rückseite werden diese Daten eingespeist und im C5/9 auf
den maximal zulässigen Wert begrenzt.
In Ausnahmefällen können die Sense-LEDs auch bei ausgeschalteten oder nicht
angeschlossenen Endstufen leuchten. Dieser Umstand ist auf den „Mikrofonie-
Effekt‘‘ von Lautsprechern zurückzuführen. Werden die Membranen bewegt (z.B.
durch Luftbewegung anderer Schallquellen) so wird in den Lautsprechern eine
Spannung erzeugt, die ein Aufleuchten der LEDs verursachen können.
7) POWER ON
Die POWER ON LED signalisiert, ob der System Controller eingeschaltet und betriebsbereit
ist. Sollte die LED nach Einschalten des Gerätes nicht leuchten, überprüfen Sie den Netzan-
schluss oder wechseln Sie ggf. die Netzsicherung auf der Rückseite des Gerätes.
Vorderseite
Wichtig
1 2 3 4
7 6 5
CLUSTER
SINGLE
8
HIGH BOOST
NORMAL A C C ES S C 5/ 9
0
+6
LEVEL
CLIP
dB SENSE ( GREEN ) / LIMIT ( RED )
H IG H
+1 0 d B
INPUT SIGNAL
-4 0 dB
0 d B
M ID EX C U RS IO N
BA
SS
O N
POWER
A C C E S S
SYS TEM CONTROLLER
