Seite 33: Vorderseite
Benutzerhandbuch ACCESS-SYSTEM
KLING & FREITAG GMBH ©1995-2007
Version 6.0, 16.06.2009
Seite 33 von 60
9.2
Anschlüsse der Bass Connector Panel CP1-B und CP3-B
3)
CP1-B
Diese Ausführung ist für den Anschluss an eine 230 V Spannungsversorgung ausge-
legt.
Die Ausführung mit der Kennziffer ‚1‘ ist erkennbar an dem Stromversorgungskabel
mit dem blauen Stecker an der Geräte-Vorderseite.
(CEE 16 A, 3-polig, 230 V, 6 h)
4)
CP3-B
Diese Ausführung ist für den Anschluss an eine dreiphasige Drehstrom-
Spannungsversorgung mit je 230 V ausgelegt.
Die Ausführung mit der Kennziffer ‚3‘ ist erkennbar an dem Stromversorgungskabel
mit dem roten Stecker an der Geräte-Vorderseite
(CEE 16 A, 5-polig, 400 V, 6 h)

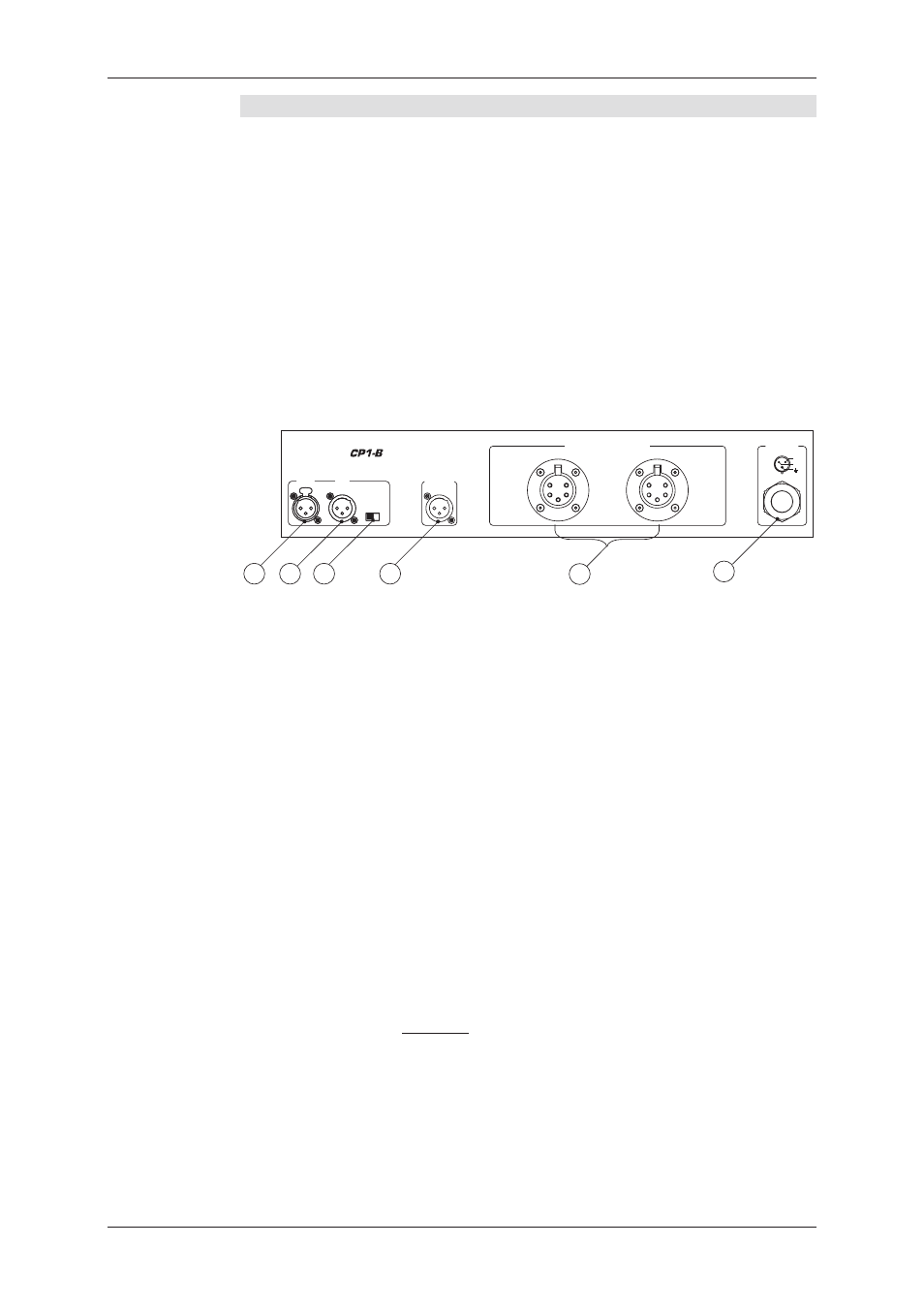

Vorderseite
1
2
4
5
6
3
BASS SPEAKER OUT
2
3
1
NEUTRIK
PUSH
1
3
2
NEUTRIK
INPUT
LINK
BASS OUT
GROUND
ON OFF
MAINS
ACCESS
1
2
3
4
5
2
3
1
NEUTRIK
PUSH
1
3
2
NEUTRIK
1
3
2
NEUTRIK
1
2
3
4
5
L / +
N
1)
INPUT
Symmetrische XLR-Eingangsbuchse (female) für das Eingangssignal (z.B das Signal
vom Mischpult)
2)
INPUT --- LINK
Symmetrische XLR-Ausgangsbuchse (male) zum Weiterleiten des Eingangsignal an
andere Geräte.
3)
GROUND LIFT
Der Groundlift-Schalter dient der Vermeidung von Brummschleifen. Steht der
Groundlift-Schalter auf LIFT, so ist Pin 1 (Masse) der INPUT-Buchse nicht mehr mit
Pin 1 des Kabels IN (10) auf der Geräterückseite verbunden. Zwischen Pin 1 der IN-
PUT Buchse (1)und Pin 1 der Link-Buchse (2) besteht immer eine Verbindung.
4)
BASS OUT
Dieser Ausgang bietet das optionale Weiterleiten des vom C10 Controller geliefer-
ten Bass Signals an einen zusätzlichen Endverstärker.
5)
BASS SPEAKER OUT
An diese EP-5 Buchsen (female) wird der oder die Basslautsprecher angeschlossen.
Die beiden Buchsen sind parallel verdrahtet (kein Stereosignal!)
6)
Zentrales Stromversorgungskabel
6a)
Das Connector Panel CP1-B verfügt über einen CEE-Stecker 16 A, 3-polig,
230 V, 6 h und dient dem Anschluss an eine 230 V Spannungsversorgung.
Bei dieser Ausführung können von den 6 Verteiler Steckdosen auf der Rück-
seite 230 V mit insgesamt max. 16 A abgegriffen werden.
6b)
Das Connector Panel CP 3-B verfügt über einen roten CEE-Stecker 16 A,
5-polig, 400 V, 6 h und dient dem Anschluss an eine dreiphasige Drehstrom-
Spannungsversorgung mit je 230 V. Bitte beachten Sie dazu auch Punkt 7 auf
der nächsten Seite.
