Installation
G&D FIBREVision-USB 2.0 · 8
USB 2.0 Trans. – Tx:
Stecken Sie den LC-Stecker eines Glasfaserkabels ein.
Das andere Ende des Kabels ist mit der Schnittstelle USB 2.0 Trans. – Rx des Arbeits-
platzmoduls zu verbinden.
USB 2.0 Trans. – Rx:
Stecken Sie den LC-Stecker eines Glasfaserkabels ein.
Das andere Ende des Kabels ist mit der Schnittstelle USB 2.0 Trans. – Tx des Arbeits-
platzmoduls zu verbinden.

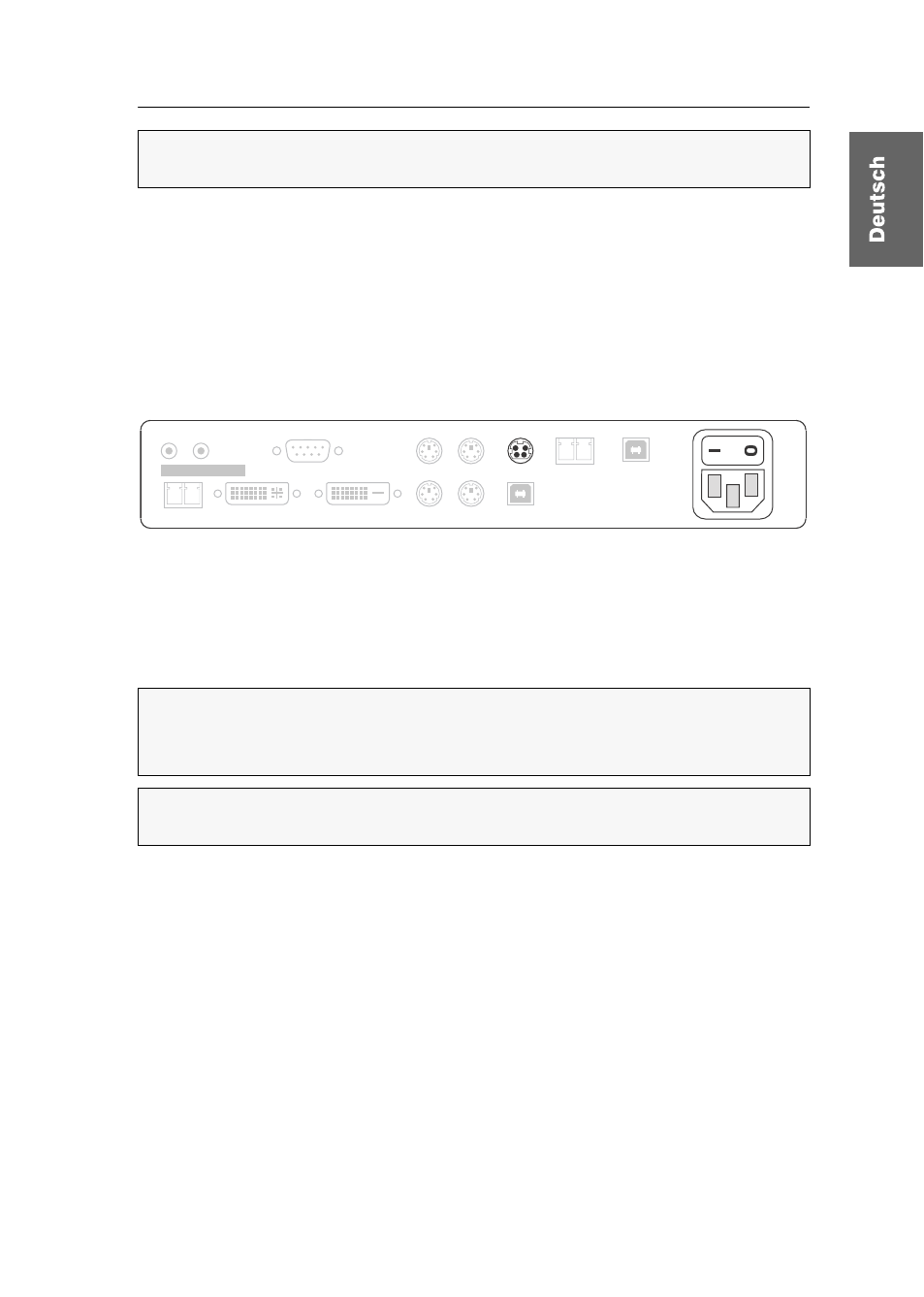

Anschlüsse für Stromversorgung
Main Power:
Stecken Sie das mitgelieferte Stromversorgungskabel ein.
Red. Power:
An diese Buchse kann ein optionales Tischnetzteil angeschlossen werden.
Hierdurch wird eine zweite, redundante Stromversorgung des Gerätes erreicht.
Zusätzliche Schnittstellen der Multi-Channel-Varianten
Transmission
x
– Tx:
Stecken Sie den LC-Stecker eines Glasfaserkabels ein. Das
andere Ende des Kabels ist mit der Schnittstelle Transmission
x
– Rx des Arbeitsplatz-
moduls zu verbinden.
Transmission
x
– Rx:
Stecken Sie den LC-Stecker eines Glasfaserkabels ein. Das
andere Ende des Kabels ist mit der Schnittstelle Transmission
x
– Tx des Arbeitsplatz-
moduls zu verbinden.
DVI CPU
x
:
Verbinden Sie den digitalen Videoausgang des Rechners mit dieser
Schnittstelle. Verwenden Sie hierzu das Kabel DVI-D-SL-M/M-2.
DVI/VGA Out
x
:
Schließen Sie den Monitor des lokalen Arbeitsplatzes an.
Ist der Monitor mit einem analogen VGA-Eingang ausgestattet, stecken Sie einen
optionalen Adapter auf diese Schnittstelle und schließen hieran das VGA-Kabel des
Monitors an.
HINWEIS:
Entfernen Sie die Schutzkappen der USB 2.0 Trans.-Schnittstelle und der
Kabelstecker.
HINWEIS:
Für jeden zusätzlichen Videokanal ist das Rechnermodul zusätzlichen
mit den unten aufgeführten Schnittstellen ausgestattet.
Die Bezeichnungen der Schnittstellen sind um die Ziffern des Kanals ergänzt.
HINWEIS:
Entfernen Sie die Schutzkappen der Transmission-Schnittstelle und der
Kabelstecker.
Main
Power
Red. Power
DVI/VGA Out
DVI CPU
Keyb. CPU
Mouse CPU
Keyb.
Mouse
USB CPU
USB 2.0 CPU
RS232
Line Out Line In
Class 1 Laser Product
Rx
Transmission
Tx
Rx
USB 2.0 Trans.
Tx
