Installation
G&D FIBREVision-USB 2.0 · 6

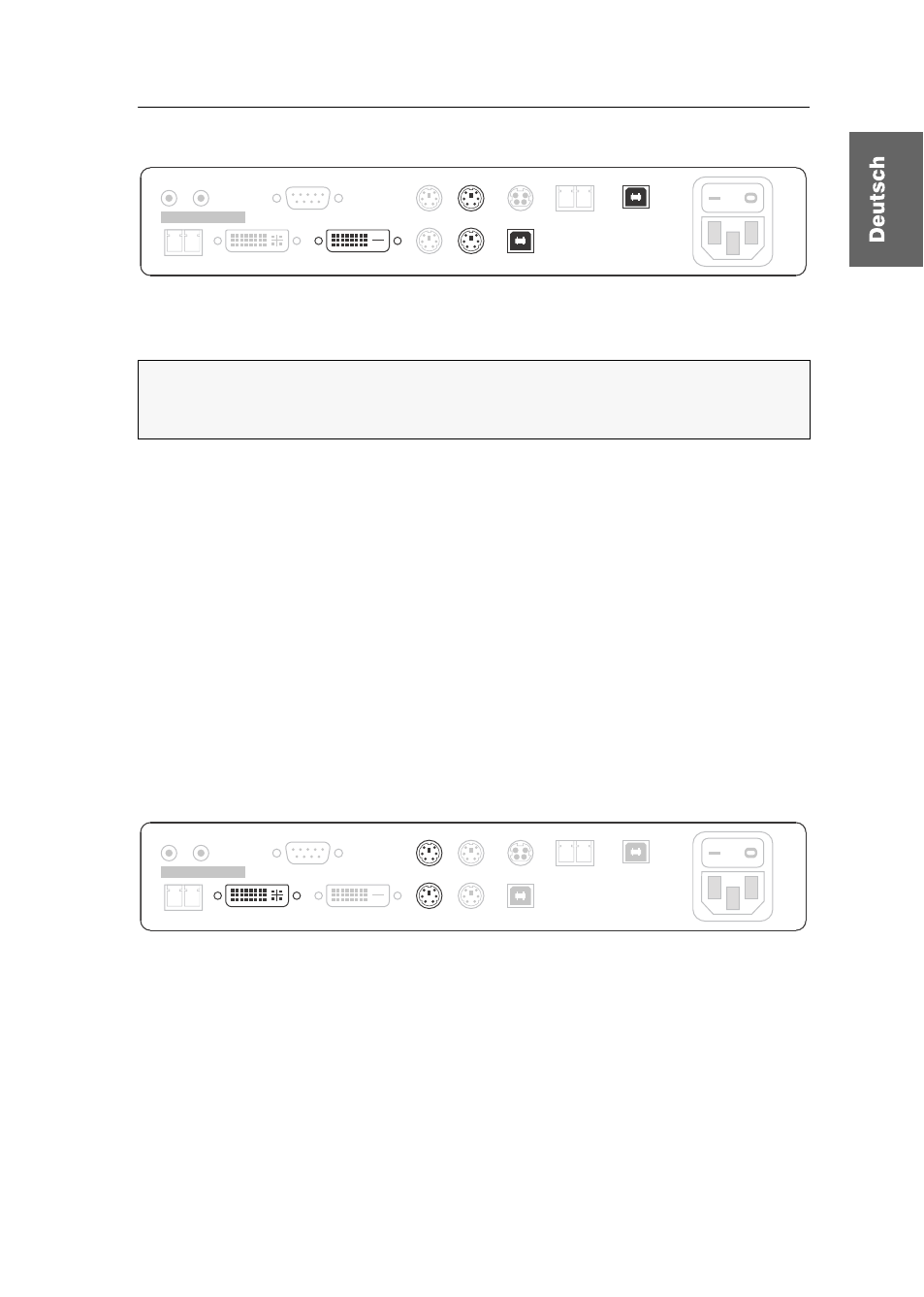

Anschluss des Rechners
DVI CPU:
Verbinden Sie den digitalen Videoausgang des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierzu das Kabel DVI-D-SL-M/M-2.
Keyb. CPU:
Verbinden Sie die PS/2-Tastatur-Schnittstelle des Rechners mit dieser
Schnittstelle. Verwenden Sie hierzu den violetten Stecker des PS/2-Twin-Kabels.
Mouse CPU:
Verbinden Sie die PS/2-Maus-Schnittstelle des Rechners mit dieser
Schnittstelle. Verwenden Sie hierzu den grünen Stecker des PS/2-Twin-Kabels.
USB CPU:
Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnittstelle.
Verwenden Sie hierzu das Kabel USB-AM/BM-2.
USB 2.0 CPU:
Verbinden Sie eine »High-Power« USB-Schnittstelle des Rechners mit
dieser Schnittstelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2.
Optional: Anschluss der Geräte des lokalen Arbeitsplatzes
Am Standort des Rechnermoduls können Sie optional eine zusätzliche Zugriffsmög-
lichkeit auf den Rechner einrichten.
Schließen ggf. die Tastatur und die Maus sowie den Monitor des lokalen Arbeitsplat-
zes an die nachfolgend aufgeführten Schnittstellen an.
DVI/VGA Out:
Schließen Sie den Monitor des lokalen Arbeitsplatzes an.
Ist der Monitor mit einem analogen VGA-Eingang ausgestattet, stecken Sie einen
optionalen Adapter auf diese Schnittstelle und schließen hieran das VGA-Kabel des
Monitors an.
Keyb.:
Schließen Sie die PS/2-Tastatur des lokalen Arbeitsplatzes an.
Mouse:
Schließen Sie die PS/2-Maus des lokalen Arbeitsplatzes an.
HINWEIS:
Die Signale von Maus und Tastatur beider Arbeitsplätze können wahl-
weise über die PS/2-Schnittstellen oder über die USB-Schnittstelle an den Rechner
übertragen werden.
DVI CPU
Keyb. CPU
Mouse CPU
USB 2.0 CPU
DVI/VGA Out
RS232
Line Out Line In
Class 1 Laser Product
Rx
Transmission
Tx
Main
Power
Keyb.
Mouse
Rx
USB 2.0 Trans.
Tx
Red. Power
USB CPU
DVI/VGA Out
Keyb.
Mouse
DVI CPU
RS232
Line Out Line In
Class 1 Laser Product
Rx
Transmission
Tx
Main
Power
Keyb. CPU
Mouse CPU Red. Power
USB CPU
USB 2.0 CPU
Rx
USB 2.0 Trans.
Tx
