Installation
G&D FIBREVision-USB 2.0 · 10

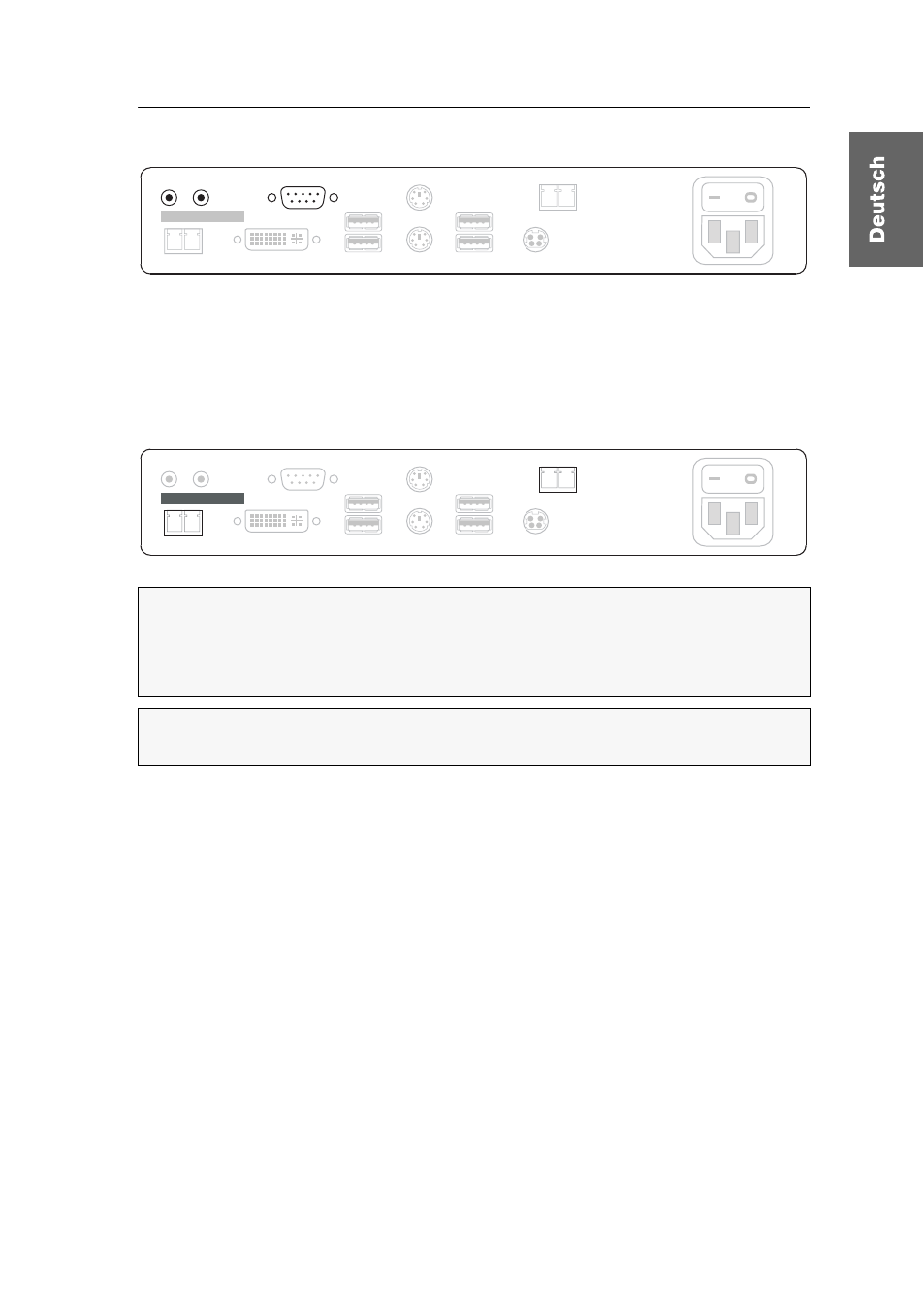

Zusätzliche Schnittstellen der erweiterten Varianten
Speaker:
Schließen Sie die Lautsprecher des Arbeitsplatzes an.
Micro In:
Schließen Sie ein Mikrofon an.
RS232:
Verbinden Sie das serielle Endgerät mit dieser Schnittstelle.
Anschlüsse für Datenübertragung
Transmission – Tx:
Stecken Sie den LC-Stecker eines Glasfaserkabels ein.
Das andere Ende des Kabels ist mit der Schnittstelle Transmission – Rx des Rechner-
moduls zu verbinden.
Transmission – Rx:
Stecken Sie den LC-Stecker eines Glasfaserkabels ein.
Das andere Ende des Kabels ist mit der Schnittstelle Transmission – Tx des Rechner-
moduls zu verbinden.
WICHTIG:
Das Gerät verwendet Baugruppen mit Laser-Technologie, die der
Laser-Klasse 1 entsprechen. Obwohl Laserstrahlung der Klasse 1 als ungefährlich
angesehen wird, ist der direkte Blick in den Strahl zu vermeiden.
Blicken Sie nicht mit optischen Instrumenten in den Strahl!
HINWEIS:
Entfernen Sie die Schutzkappen der Transmission-Schnittstelle und der
Kabelstecker.
RS232
Speaker Micro In
Rx
USB 2.0 Trans.
Tx
Class 1 Laser Product
Rx
Transmission
Tx
Main
Power
DVI/VGA Out
Red. Power
Keyb.
Mouse
USB 2.0 Devices
USB Keyb./Mouse
Rx
USB 2.0 Trans.
Tx
Class 1 Laser Product
Rx
Transmission
Tx
Main
Power
DVI/VGA Out
Red. Power
Keyb.
Mouse
RS232
Speaker Micro In
USB 2.0 Devices
USB Keyb./Mouse
