Statusanzeigen
17 · G&D FIBREVision-USB 2.0

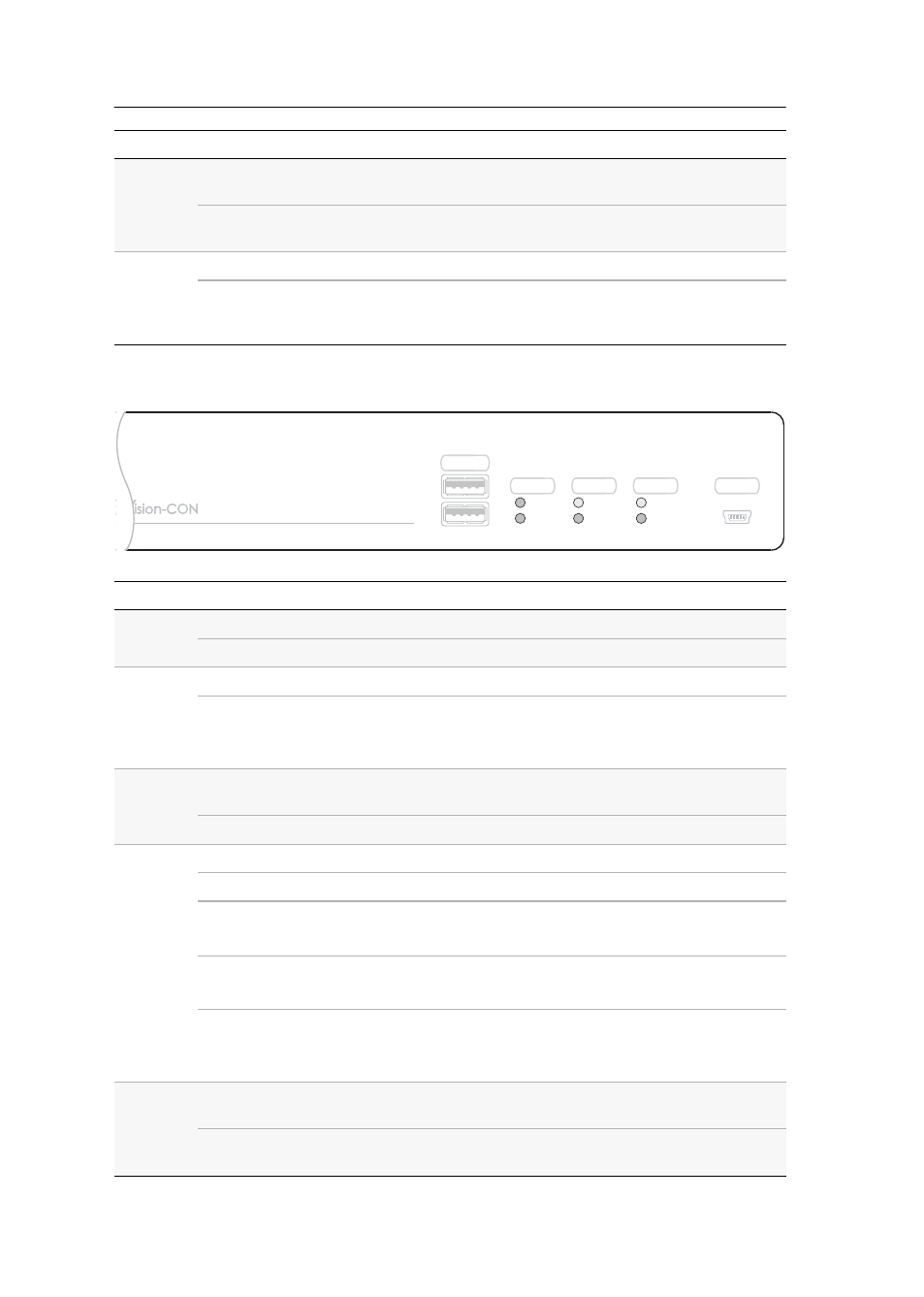

Statusanzeigen am Arbeitsplatzmodul
Trans.
an
Die Kommunikation mit dem Arbeitsplatzmodul wurde
erfolgreich aufgebaut.
blinkt
Die Kommunikation mit dem Arbeitsplatzmodul konnte
nicht hergestellt werden.
Video
an
Am Videoeingang wurde ein stabiles Bildsignal festgestellt.
blinkt
Das vom Rechner eingehende Videosignal wurde nicht erkannt
oder es ist qualitativ nicht ausreichend, um durch das System
verarbeitet zu werden.
LED
Status
Bedeutung
K/M
an
Es wurde eine Tastatur (PS/2 oder USB) erkannt.
blinkt
Es wurde keine Tastatur (PS/2 oder USB) erkannt.
Main
an
Die Hauptspannungsversorgung liefert die erforderliche Spannung.
aus
Der Netzschalter ist ausgeschaltet oder die Verbindung des Gerätes mit
dem Stromnetz nicht hergestellt.
Prüfen Sie den korrekten Anschluss des Stromversorgungskabels.
Red.
an
Das optionale Netzteil ist angeschlossen und eine Spannung von 12 Volt
verfügbar.
aus
Das optionale Netzteil ist
nicht (korrekt) angeschlossen.
Sys.
an
System betriebsbereit.
blinkt
Setup-Modus aktiviert.
blinkt
langsam
Interne Kommunikation fehlerhaft.
Schalten Sie das Gerät aus und wieder ein.
blinkt
schnell
nur Multichannel-Variante -MC4:
Die Temperatur innerhalb des Geräts übersteigt den zulässigen Wert.
blitzt
zyklisch
Die mit dem Update-Assistenten in das Gerät übertragene Firmware wird
an alle Komponenten des Systems übertragen.
Dieser Vorgang kann einige Minuten dauern.
Trans.
an
Die Kommunikation mit dem Rechnermodul wurde
erfolgreich aufgebaut.
blinkt
Die Kommunikation mit dem Rechnermodul konnte
nicht hergestellt werden.
LED
Status
Bedeutung
USB 2.0
Red.
Main
Power
Status
Trans.
Sys.
Video
K/M
Console
Service
