Installation
9 · G&D FIBREVision-USB 2.0

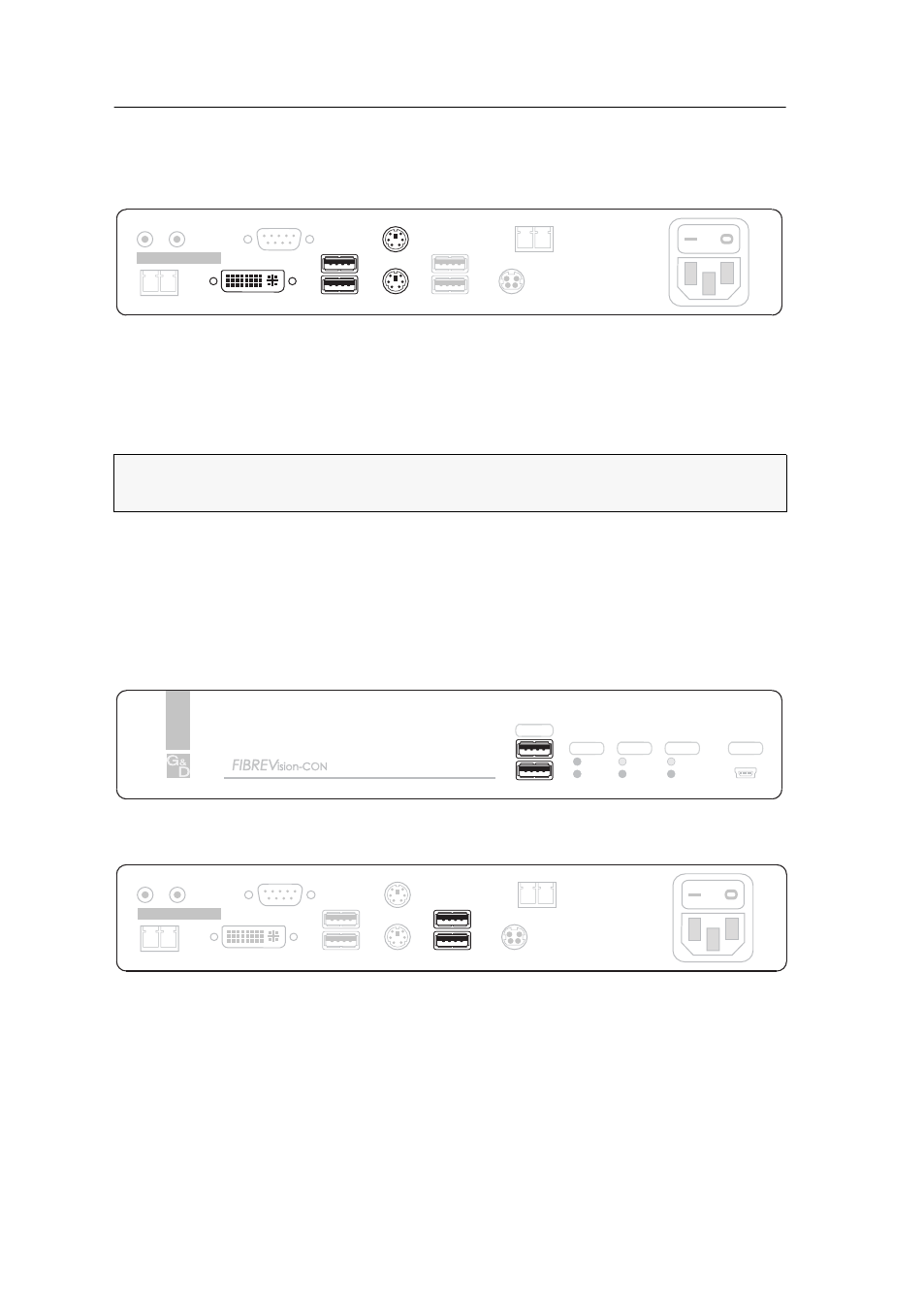

Installation des Arbeitsplatzmoduls
Anschluss des entfernten Arbeitsplatzes
DVI/VGA Out:
Schließen Sie den Monitor des Arbeitsplatzes an.
Ist der Monitor mit einem analogen VGA-Eingang ausgestattet, stecken Sie einen
optionalen Adapter auf diese Schnittstelle und schließen hieran das VGA-Kabel des
Monitors an.
USB Keyb./Mouse:
Schließen Sie die USB-Tastatur und/oder USB-Maus des Arbeits-
platzes an.
Keyb.:
Schließen Sie die PS/2-Tastatur des Arbeitsplatzes an.
Mouse:
Schließen Sie die PS/2-Maus des Arbeitsplatzes an.
Anschlüsse für USB 2.0-Geräte
USB 2.0:
Schließen Sie ggf. bis zu zwei USB-Geräte an der Frontseite an.
USB 2.0 Devices:
Schließen Sie ggf. bis zu zwei USB-Geräte an der Rückseite an.
Der am Rechnermodul FIBREVision-CPU angeschlossene Recher kann diese USB-
Geräte – zusätzlich zu den direkt am Rechner angeschlossenen USB-Geräten – nutzen.
HINWEIS:
Die Maus sowie die Tastatur des entfernten Arbeitsplatzes können
wahlweise als PS/2- oder USB-Gerät angeschlossen werden.
DVI/VGA Out
Keyb.
Mouse
USB Keyb./Mouse
Rx
USB 2.0 Trans.
Tx
Class 1 Laser Product
Rx
Transmission
Tx
Main
Power
Red. Power
RS232
Speaker Micro In
USB 2.0 Devices
USB 2.0
Red.
Main
Power
Status
Trans.
Sys.
Video
K/M
Console
Service
USB 2.0 Devices
Rx
USB 2.0 Trans.
Tx
Class 1 Laser Product
Rx
Transmission
Tx
Main
Power
DVI/VGA Out
Red. Power
Keyb.
Mouse
RS232
Speaker Micro In
USB Keyb./Mouse
