Die Zentrale besitzt keinen Schalter zur Abschaltung der Netzstromversorgung
und deswegen ist es wichtig, dass der Eigentümer oder der Betreiber der Anlage
darüber unterrichtet wird, wie sie vom Netz getrennt werden kann (man kann
ihm z.B. die Sicherung des Speisestromkreises der Zentrale zeigen).

4.3 A

NSCHLUSS DES

B

EDIENTEILS

Die Zentrale CA-5 arbeitet mit den Bedienteilen LED und LCD von SATEL zusammen.

Achtung: Die Zentrale mit der Firmwareversion 2.10 unterstüzt: LCD-Bedienteile mit der

Firmwareversion 1.08 und höheren und die Bedienteile CA-5 KLED-S Version 1.1
und höher.

Das Bedienteil wird an das System über eine Vierleiterlinie an die Klemmen COM, KPD,
DTA, CLK der Zentrale angeschlossen. Wenn man einen typischen Leiter verwendet, kann
die Länge des Kabels bis zu 200 m betragen.

Entfernung Zuführung

Anzahl der Adern

im Leiter des BTs

zu 100 m

Speisung und Masse
Signale CLK und DTA

2 x 1
2 x 1

von 100 m

zu 200 m

Speisung und Masse
Signale CLK und DTA

2 x 2
2 x 1

Man kann auch zusätzliche Bedienteile (parallel zu den anderen) anschließen. Jedes
Bedienteil muss über ein getrenntes Kabel mit der Zentrale verbunden sein. Wird in einem
solchen Fall in einem der Bedienteile der Programmiermodus (des Service-Technikers oder
Betreibers) abgerufen, dann wird dadurch die Funktion der übrigen Bedienteile gesperrt.



















Der Sabotagekontakt (NC) des Bedienteils muss mit dem Sabotagekreis des Systems
verbunden werden. Werden zwei Bedienteile parallel angeschlossen, dann sind die

TMPTMPCOM

KPD CLK DTA

BEDIENTEIL LED-S

ZUM SABOTAGE-
KREIS

COM CLK DTA KPD

+ OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5

TIP RING T-1 R-1

AC AC

∼18V

ZENTRALE CA-5

BEDIENTEIL KLCD-S

ZUM
SABOTAGEKREIS

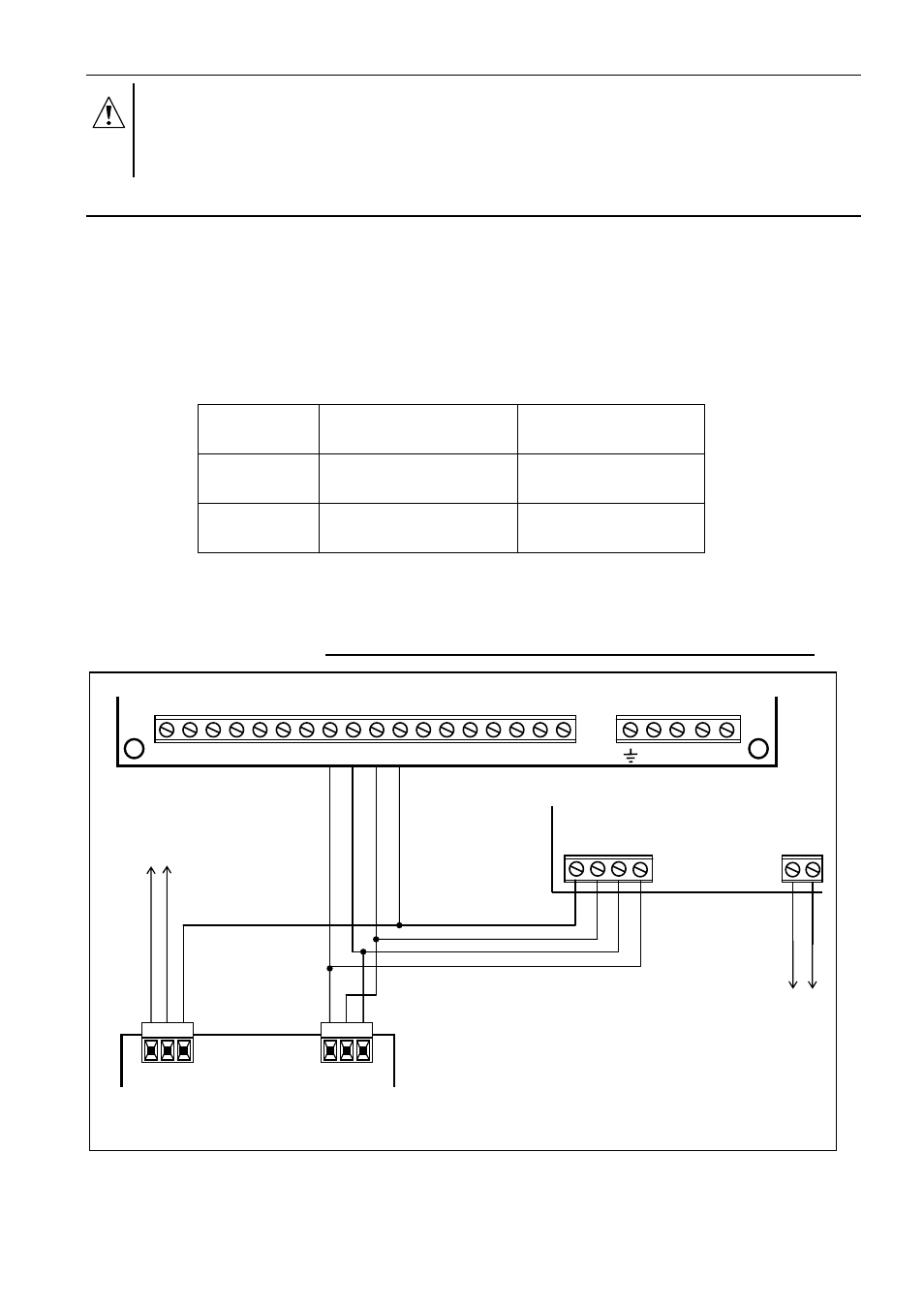

Abb. 6. Anschluss der Bedienteile LED und LCD an die Zentrale.

TMP TMP
