CA-5 SATEL 15
Bemerkungen zu den Abbildungen:
•
In den Sabotagekreis des Systems sind auch Sabotagekontakte des Bedienteils, der
Signalgeber, des Gehäuses der Zentrale etc. einzufügen.
•
Im Fall der Abbildungen 7, 8 und 9 wurde angenommen, dass die Linie 5 ist eine
Sabotagelinie (werkseitig als 24 H SABOTAGE , Typ EOL programmiert), der Gehäusesensor
vom Typ NC.
NO TMP COM 12V C TMP
EOL/NO
2,2k
CA-5
AUX KPD DTA CLK COM Z1 Z2 Z3 COM Z4 COM Z5
2,2k

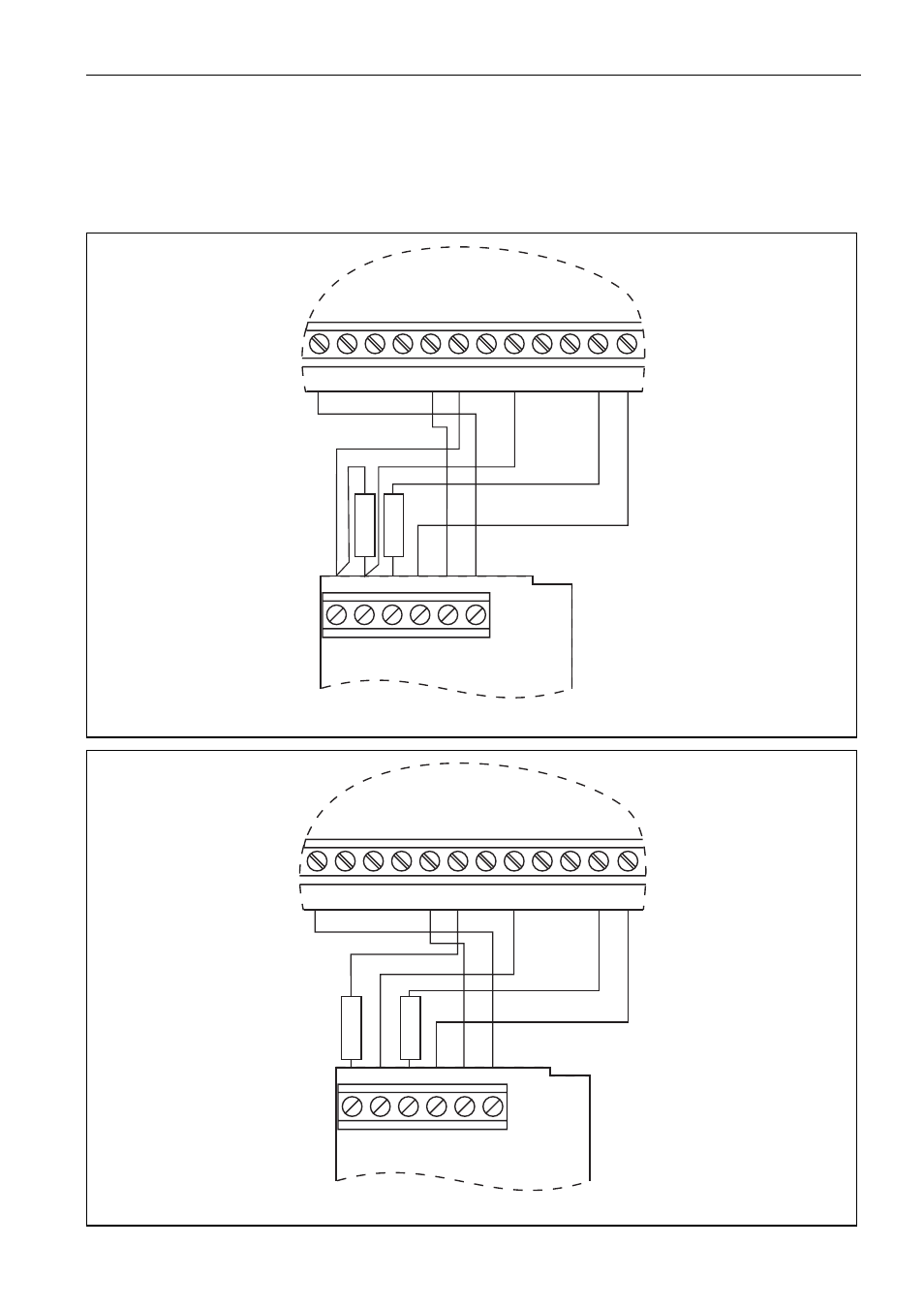

Abb. 8. Anschluss des Melders vom Typ NO an die Zentrale in der Konfiguration EOL.
EOL/NC
2,2k
NC TMP COM 12V NC TMP
CA-5
AUX KPD DTA CLK COM Z1 Z2 Z3 COM Z4 COM Z5
2,2k
Abb. 9. Anschluss des Melders vom Typ NC an die Zentrale in der Konfiguration EOL.
