1 Grundlagen für Positionsangaben
12 TNC 122
Bezugspunkte und Positionsangaben
Bezugspunkt-Setzen
Die Werkstück-Zeichnung gibt für die Bearbeitung ein
bestimmtes Formelement des Werkstücks (meist eine Werkstück-
Ecke) als „absoluten Bezugspunkt“ und eventuell ein oder mehrere
Formelemente als relative Bezugspunkte vor. Durch das Bezugs-
punkt-Setzen wird diesen Bezugspunkten der Ursprung des
absoluten bzw. der relativen Koordinatensysteme zugeordnet:
Das Werkstück wird – zu den Maschinenachsen ausgerichtet – in
eine bestimmte Position relativ zum Werkzeug gebracht und die
Achsanzeigen entweder auf Null oder den entsprechenden
Positionswert (z.B. um den Werkzeug-Radius zu berücksichtigen)
gesetzt.
Y
X
Z
Beispiel: Koordinaten der Bohrung 1 :
X = 10 mm
Y = 5 mm
Z = 0 mm (Bohrtiefe: Z = – 5 mm)
Der Nullpunkt des rechtwinkligen Koordinatensystems
liegt auf der X - Achse 10 mm und auf der Y - Achse
5 mm in negativer Richtung von der Bohrung
1
entfernt.
Y
X
Z
1
10
5

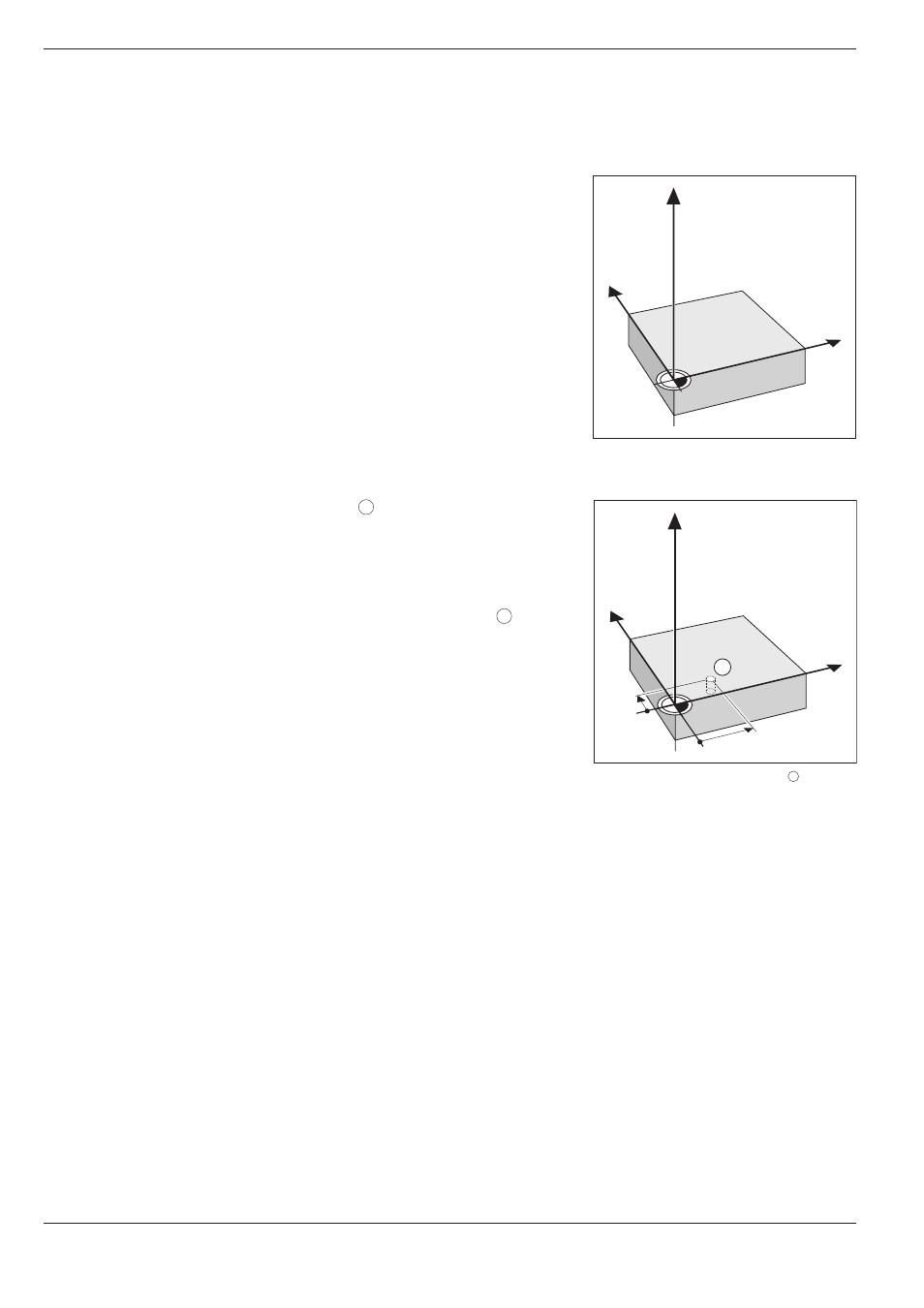

Bild 1.3: Der Ursprung des rechtwinkligen
Koordinaten-Systems und der Werk-
stück-Nullpunkt fallen zusammen
Bild 1.4: Die Bohrung an Position 1 legt das
Koordinatensystem fest
