2 Arbeiten mit der TNC 122 – Erste Schritte
TNC 122 17
Positionsanzeige wählen
Zu einer Werkzeug-Position kann die TNC verschiedene
Positionswerte anzeigen.

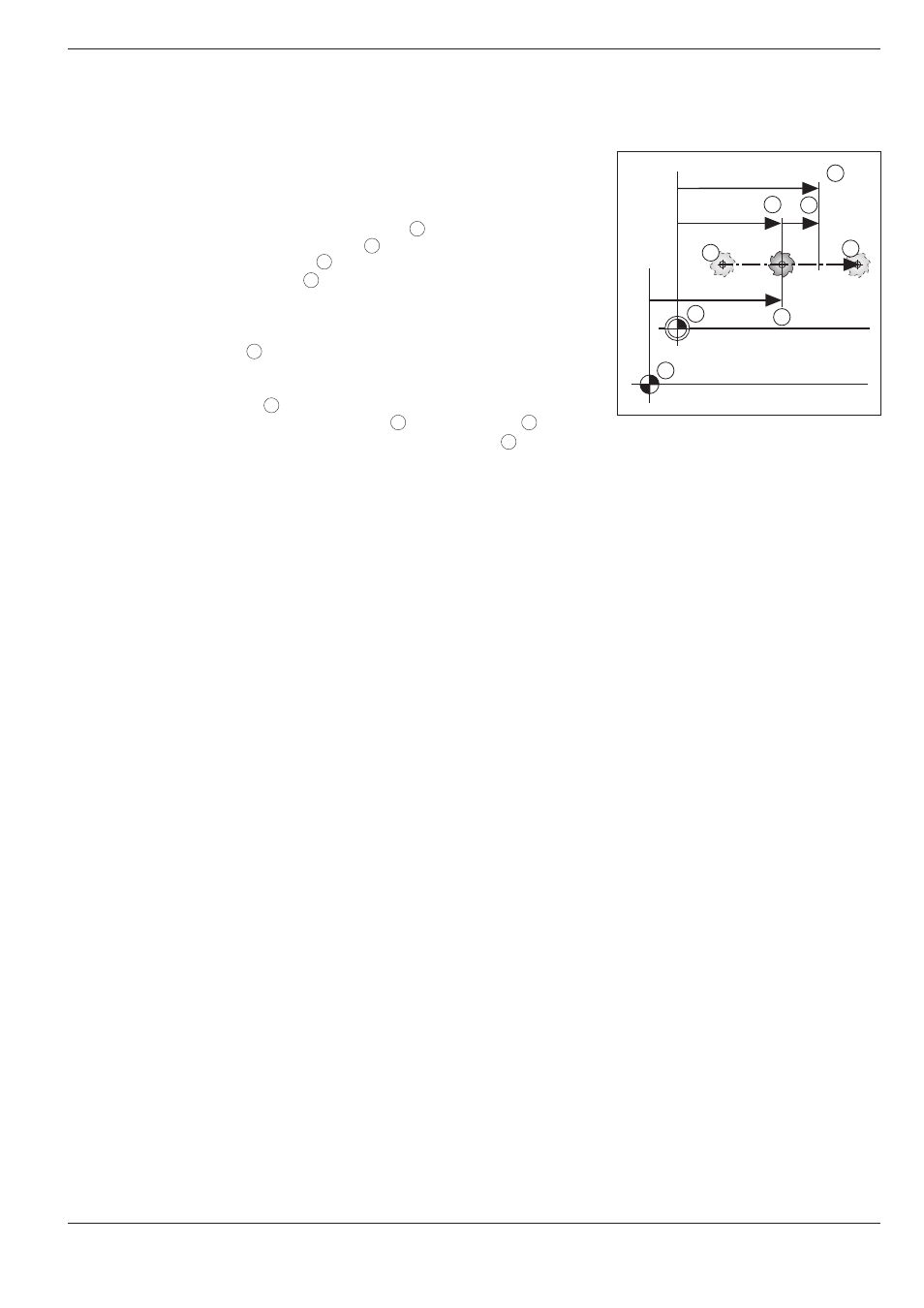

Bild 2.1 enthält folgende Positionen
•
Ausgangs-Position des Werkzeugs A
• Ziel-Position des Werkzeugs Z
• Werkstück-Nullpunkt W
• Maßstab-Nullpunkt M
Die Positionsanzeigen der TNC können auf folgende Anzeigewerte
gestellt werden:
•
Ist-Position 2
aktuelle Position des Werkzeugs, bezogen auf den Werkstück-
Nullpunkt
• Schleppfehler 3
Differenz zwischen Soll-Position 1 und Ist-Position 2
• Ist-Position bezogen auf den Maßstab-Nullpunkt 4
Positionsanzeige umschalten:
⇒
⇒ ⇒ ⇒ ⇒ Die Positionsanzeige schalten Sie mit dem Anwender-
Parameter MP 7322 um (siehe Kapitel 8).
4
2 3
1
Z
A
W
M
Bild 2.1: Positionen von Werkzeug und
Werkstück
