4 Positionieren mit Handeingabe
TNC 122 29
L K B O H R U N G 1 ...
Lochkreis starten.
L O C H K R . S T A R T ?
ENT
Bohrbilder
T I E F E =
Betrag der Bohrtiefe TIEFE eingeben ( 8 mm ).
Eingabe bestätigen und Dialog fortführen.
8
Zyklus VOLLKREIS starten.
C Y C L V O L L K R E I S
wiederholt I
Für jede Bohrung separat in der Bearbeitungsebene verfahren und bohren,
bis alle Bohrungen des Vollkreises gebohrt sind.
I

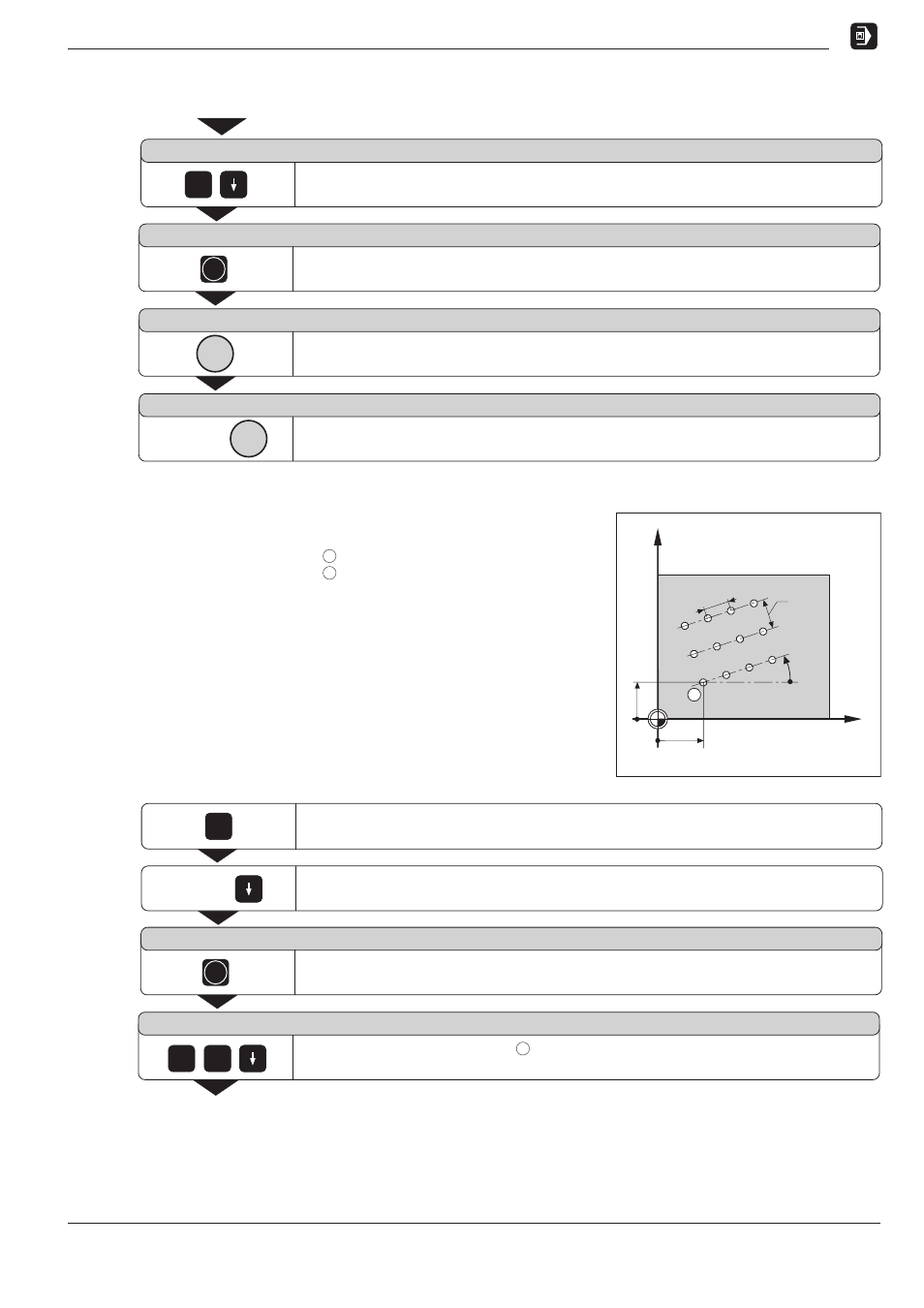

Beispiel: Lochreihen eingeben und ausführen
X-Koordinate der Bohrung 1 : X = 20 mm
Y-Koordinate der Bohrung 1 : Y = 15 mm
Anzahl der Bohrungen je Reihe: 4
Bohrungsabstand: 10 mm
Winkel zwischen Lochreihen
und X-Achse:
18°
Anzahl der Reihen: 3
Abstand der Reihen: 12 mm
Betrag der Bohrtiefe: 8 mm
Y
X
15
20 0
0
1
10
18°
12
SPEC
FCT
Sonderfunktionen SPEC FCT wählen.
Betriebsart: POSITIONIEREN MIT HANDEINGABE
Zur Funktion LOCHREIHEN blättern.
Funktion LOCHREIHEN wählen.
L O C H R E I H E N
ENT
wiederholt
1 . B X =
2 0
X-Koordinate der Bohrung 1 eingeben ( X = 20 mm ).
Eingabe bestätigen und Dialog fortführen.
