4 Positionieren mit Handeingabe
28 TNC 122

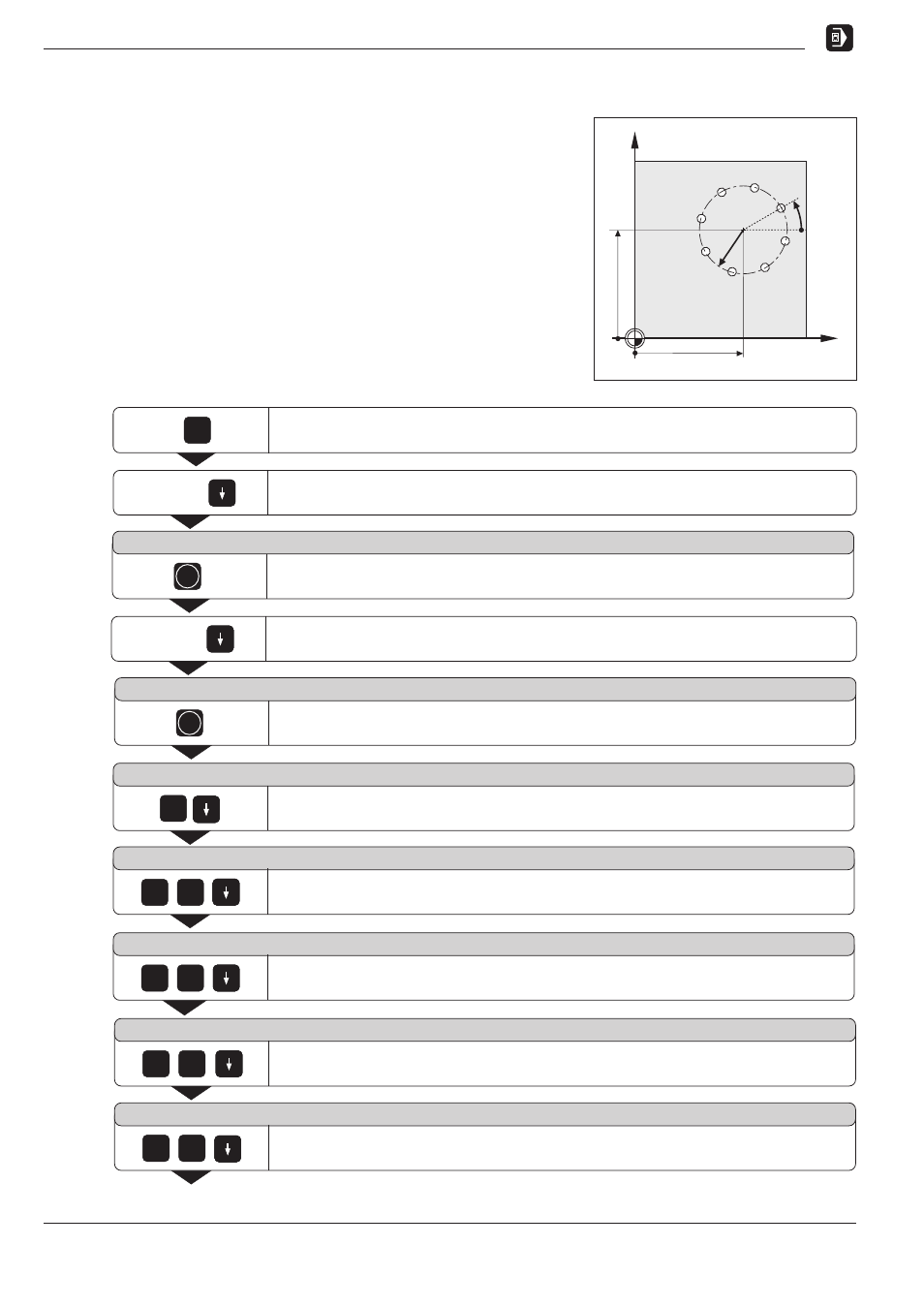

Beispiel: Lochkreis eingeben und ausführen
Anzahl der Bohrungen: 8
Mittelpunkts-Koordinaten: X = 50 mm
Y = 50 mm
Lochkreis-Radius: 20 mm
Startwinkel: Winkel zwischen
X-Achse und erster Bohrung
30°
Betrag der Bohrtiefe 8 mm
Bohrbilder
Y
X
30°
R20
50
50
0
0
SPEC
FCT
Sonderfunktionen SPEC FCT wählen.
Betriebsart: POSITIONIEREN MIT HANDEINGABE
Zur Funktion LOCHKREIS blättern. wiederholt
VOLLKREIS wählen.
V O L L K R E I S
ENT
0 2
3 0
R A D I U S =
W I N K E L =
Startwinkel WINKEL von der X-Achse zur ersten Bohrung eingeben ( 30° ).
Eingabe bestätigen und Dialog fortführen.
RADIUS des Lochkreises eingeben ( 20 mm ).
Eingabe bestätigen und Dialog fortführen.
5 0
5 0
8
M P K T X =
X-Koordinate des Lochkreis-Mittelpunkts eingeben ( X = 50 mm ).
Eingabe bestätigen und Dialog fortführen.
M P K T Y =
Y-Koordinate des Lochkreis-Mittelpunkts eingeben ( Y = 50 mm ).
Eingabe bestätigen und Dialog fortführen.
A N Z B =
Lochanzahl ANZ eingeben ( 8 ).
Eingabe bestätigen und Dialog fortführen.
Funktion LOCHKREIS wählen.
L O C H K R E I S
ENT
Zur Funktion VOLLKREIS blättern. wiederholt
