HEIDENHAIN TNC 122 User Manual Benutzerhandbuch
Seite 40
5

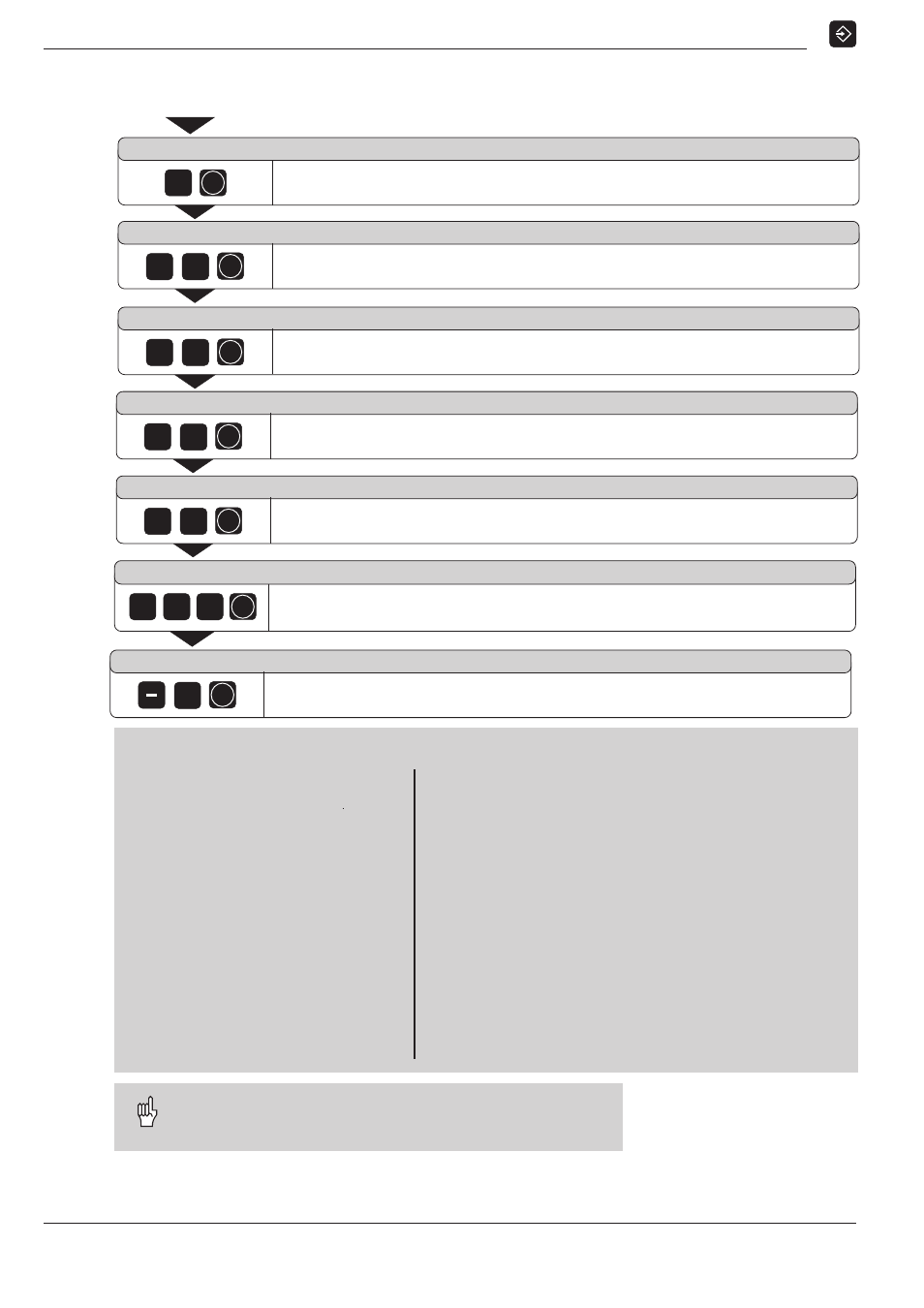

Programme einspeichern
40
TNC 122
Lochkreis
5
0
ENT
5
0
ENT
8
ENT
M P K T X =
X-Koordinate des Lochkreis-Mittelpunkts eingeben ( X = 50 mm ).
Eingabe bestätigen.
M P K T Y =
Y-Koordinate des Lochkreis-Mittelpunkts eingeben ( Y = 50 mm ).
Eingabe bestätigen.
A N Z B =
Anzahl der Bohrungen ANZ B eingeben ( 8 ).
Eingabe bestätigen.
0
ENT
2
3
0
ENT
R A D I U S =
W I N K E L =
WINKEL
von der X-Achse zur ersten Bohrung eingeben ( 30° ).
Eingabe bestätigen.
RADIUS
des Lochkreises eingeben ( 20 mm ).
Eingabe bestätigen.
8
ENT
T I E F E =
Bohrtiefe TIEFE eingeben ( – 8 mm ).
Eingabe bestätigen.
Programm-Sätze
0
BEGIN PGM 40 MM
Programm-Anfang, Programm-Nummer und Maßsystem
1
F 9999
Hoher Vorschub zum Vorpositionieren
2
Z+20.000
Sichere Höhe
3
M 3
Spindel EIN, Rechtslauf
4
CYCL VOLLKREIS
Zyklus-Daten für den Zyklus VOLLKREIS folgen
5
ANZ B= 8
Lochanzahl
6
MPKT X= 50.000
X-Koordinate des Lochkreis-Mittelpunkts
7
MPKT Y= 50.000
Y-Koordinate des Lochkreis-Mittelpunkts
8
RADIUS= 20.000
Radius
9
WINKEL= 30.000
Startwinkel der ersten Bohrung
10
F-TIEFE= 100
Vorschub für Tiefe
11
TIEFE= – 8.000
Bohrtiefe
12
M 2
Programmlauf HALT, Spindel AUS, Kühlmittel AUS
13
END PGM 40 MM
Programm-Ende, Programm-Nummer und Maßsystem
Für ein Kreis-Segment (CYCL KREISSEGM.) geben Sie
nach dem Startwinkel zusätzlich den Winkelschritt (WINKELS)
zwischen den Bohrungen ein.
Die TNC führt den Lochkreis in der Betriebsart PROGRAMMLAUF
aus (siehe Kapitel 7).
0
Vorschub für Tiefe eingeben (100 mm/min)
Eingabe bestätigen
0
1
F T I E F E =
ENT
