5 Programme einspeichern
TNC 122 37
Y
X
1 2
3 4
60 30
20
50
0
0
Koordinatenachse wählen ( X - Achse ). X
3 0
Positions-Sollwert eingeben, z.B. 30 mm
und
Werkzeugradius-Korrektur wählen: R – .
R + / –
Eingabe bestätigen. Die eingegebene Sollposition steht
jetzt als aktueller Satz in der Programmsatz-Anzeige.
ENT
X R 0
Werkstück-Positionen eingeben

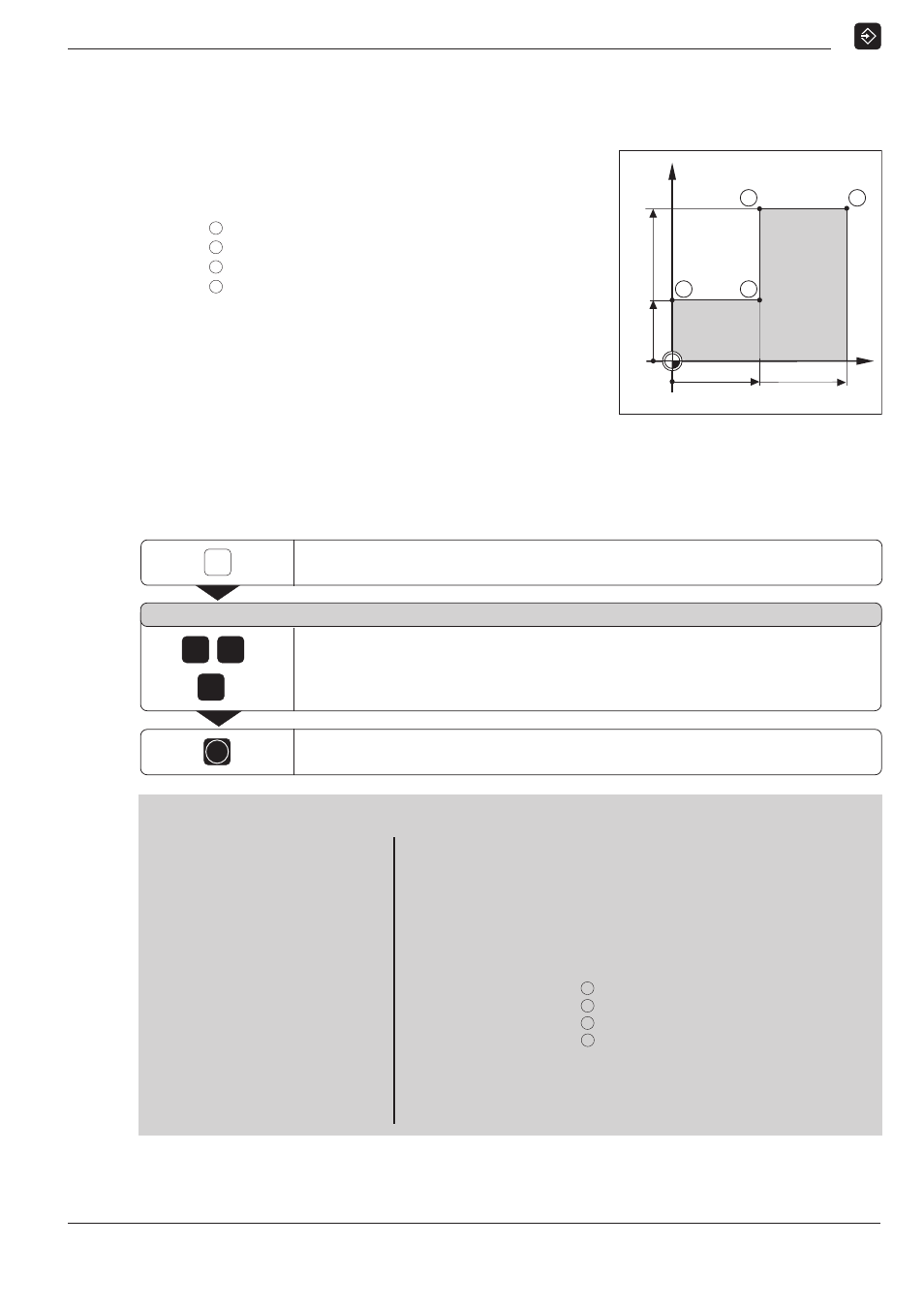

Programm-Beispiel: Stufe fräsen
Die Koordinaten werden als Absolutmaße programmiert,
Bezugspunkt ist der Werkstück-Nullpunkt.
Eckpunkt 1 : X = 0 mm Y = 20 mm
Eckpunkt 2 : X = 30 mm Y = 20 mm
Eckpunkt 3 : X = 30 mm Y = 50 mm
Eckpunkt 4 : X = 60 mm Y = 50 mm
Zusammenfassung aller Programmierschritte
⇒
⇒ ⇒ ⇒ ⇒ Drücken Sie die Taste PGM.
⇒ ⇒ ⇒ ⇒ ⇒ Geben Sie die Nummer des Programms ein, das Sie
bearbeiten wollen und drücken Sie die Taste ENT.
⇒ ⇒ ⇒ ⇒ ⇒ Geben Sie die Soll-Positionen ein.
Ein fertiges Programm abarbeiten
Ein fertiges Programm führen Sie in der Betriebsart
PROGRAMMLAUF aus (siehe Kapitel 10).
Eingabe-Beispiel: Eine Soll-Position in ein Programm eingeben
(Satz 9 im Beispiel)
Programm-Sätze
0 BEGIN PGM 10 Programm-Anfang und Programm-Nummer
1 F 9999 Hoher Vorschub zum Vorpositionieren
2 Z+20.000 Sichere Höhe
3 X–20.000 R0 Werkzeug vorpositionieren auf der X-Achse
4 Y–20.000 R0 Werkzeug vorpositionieren auf der Y-Achse
5 Z–10.000 Werkzeug auf Frästiefe fahren
6 F 200 Bearbeitungsvorschub
7 M 3 Spindel EIN, Rechtslauf
8 Y+20.000 R+ Y-Koordinate Eckpunkt 1
9 X+30.000 R– X-Koordinate Eckpunkt 2
10 Y+50.000 R+ Y-Koordinate Eckpunkt 3
11 X+60.000 R+ X-Koordinate Eckpunkt 4
12 F 9999 Hoher Vorschub zum Freifahren
13 Z+20.000 Sichere Höhe
14 M 2 Programmlauf HALT, Spindel AUS, Kühlmittel AUS
15 END PGM 10 Programm-Ende und Programm-Nummer
