210 Programmieren: Konturen programmieren
6.2 Gr
undlag
en zu den Bahnfunktionen

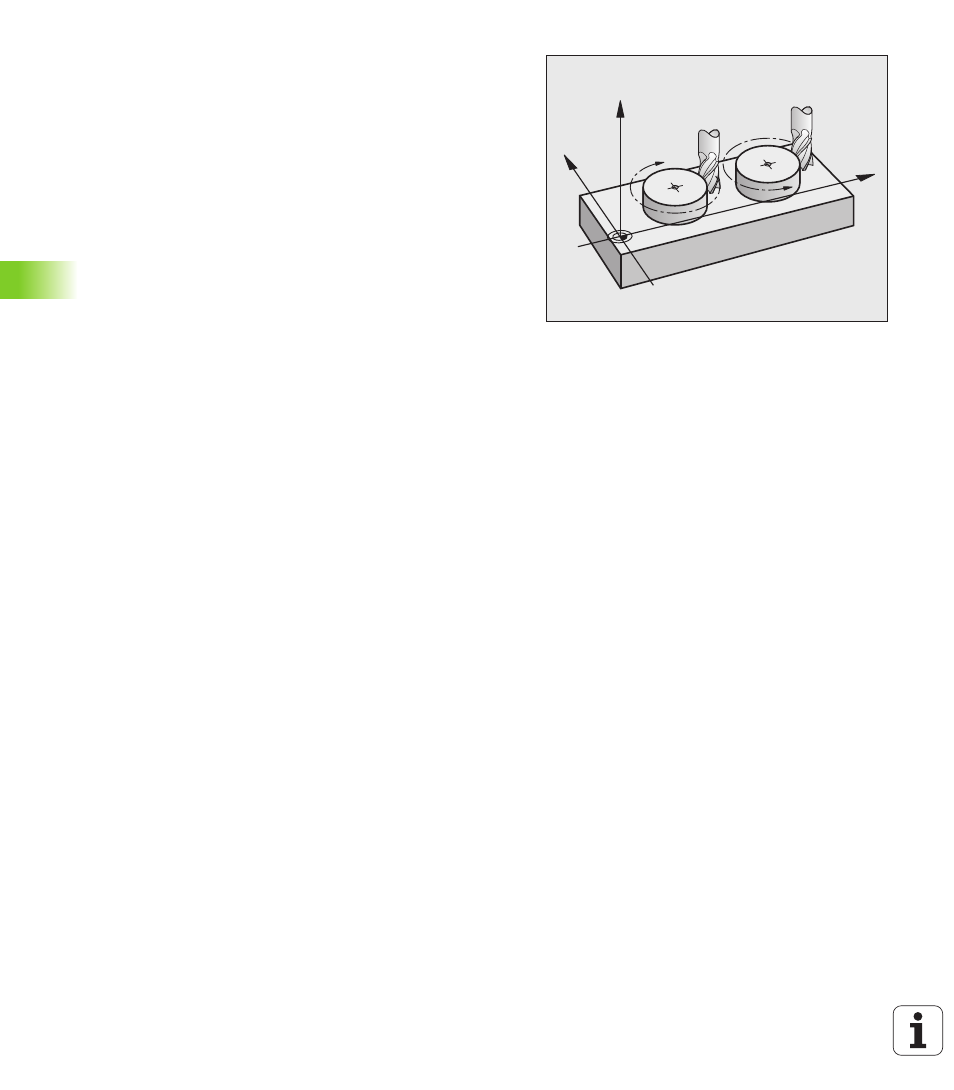

Drehsinn DR bei Kreisbewegungen
Für Kreisbewegungen ohne tangentialen Übergang zu anderen
Konturelementen geben Sie den Drehsinn wie folgt ein:
Drehung im Uhrzeigersinn: DR-
Drehung gegen den Uhrzeigersinn: DR+
Radiuskorrektur
Die Radiuskorrektur muss in dem Satz stehen, mit dem Sie das erste
Konturelement anfahren. Die Radiuskorrektur dürfen Sie nicht in
einem Satz für eine Kreisbahn aktivieren. Programmieren Sie diese
zuvor in einem Geraden-Satz (siehe „Bahnbewegungen -
rechtwinklige Koordinaten”, Seite 220) oder im Anfahr-Satz (APPR-
Satz, siehe „Kontur anfahren und verlassen”, Seite 212).
Vorpositionieren
Positionieren Sie das Werkzeug zu Beginn eines Bearbeitungs-
Programms so vor, dass eine Beschädigung von Werkzeug und
Werkstück ausgeschlossen ist.
CC
CC
DR–
DR+
X
Z
Y
