Handbetrieb und Einrichten
14.8 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
m

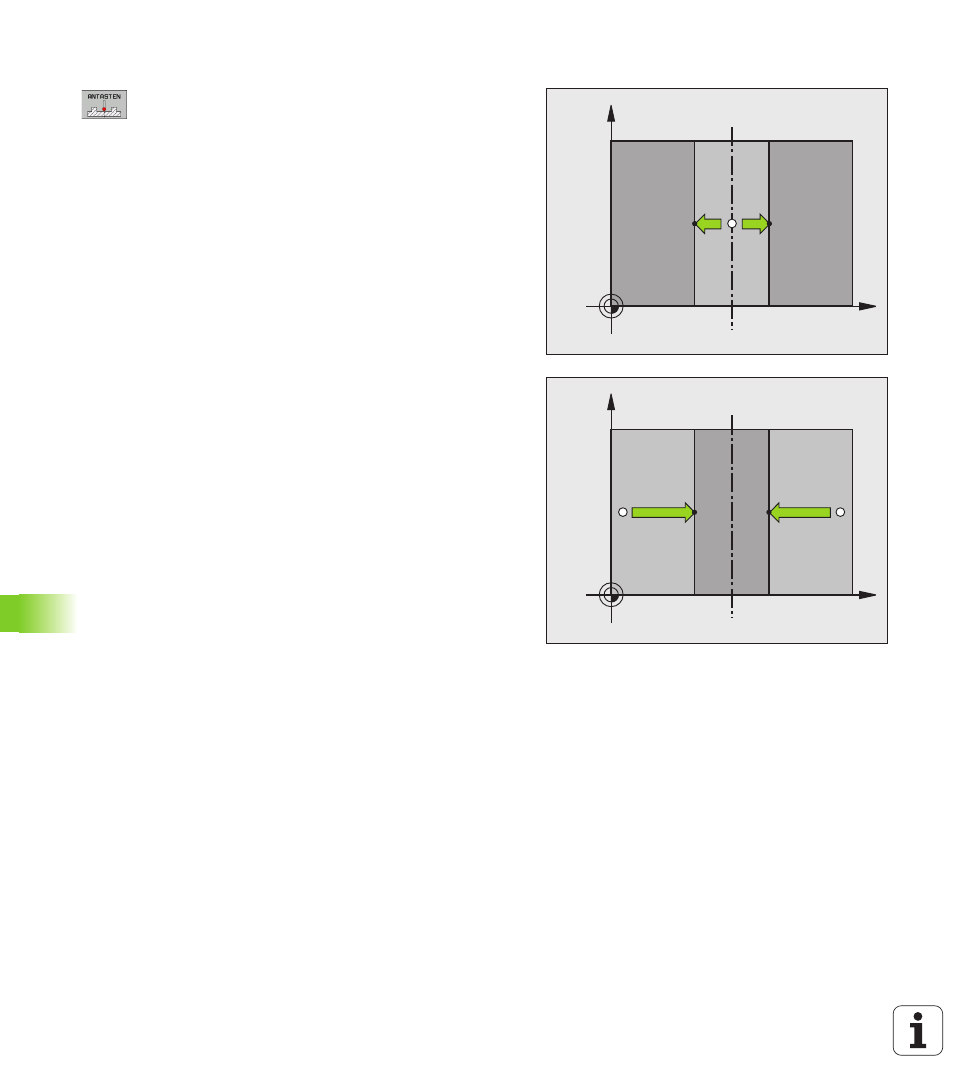

Mittelachse als Bezugspunkt
U
Antastfunktion wählen: Softkey ANTASTEN drücken
U
Tastsystem in die Nähe des ersten Antastpunkts
positionieren
U
Antastrichtung über Softkey wählen
U
Antasten: Externe START-Taste drücken
U
Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
U
Antasten: Externe START-Taste drücken
U
Bezugspunkt
: Koordinate des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Wert in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite
553, oder siehe „Messwerte aus den Tastsystem-
Zyklen in die Preset-Tabelle schreiben”, Seite 554,
oder siehe „Messwerte in der Palettenpreset-Tabelle
speichern”, Seite 555)
U
Antast-Funktion beenden: Taste END drücken
