14.5 3D-Tastsystem verwenden

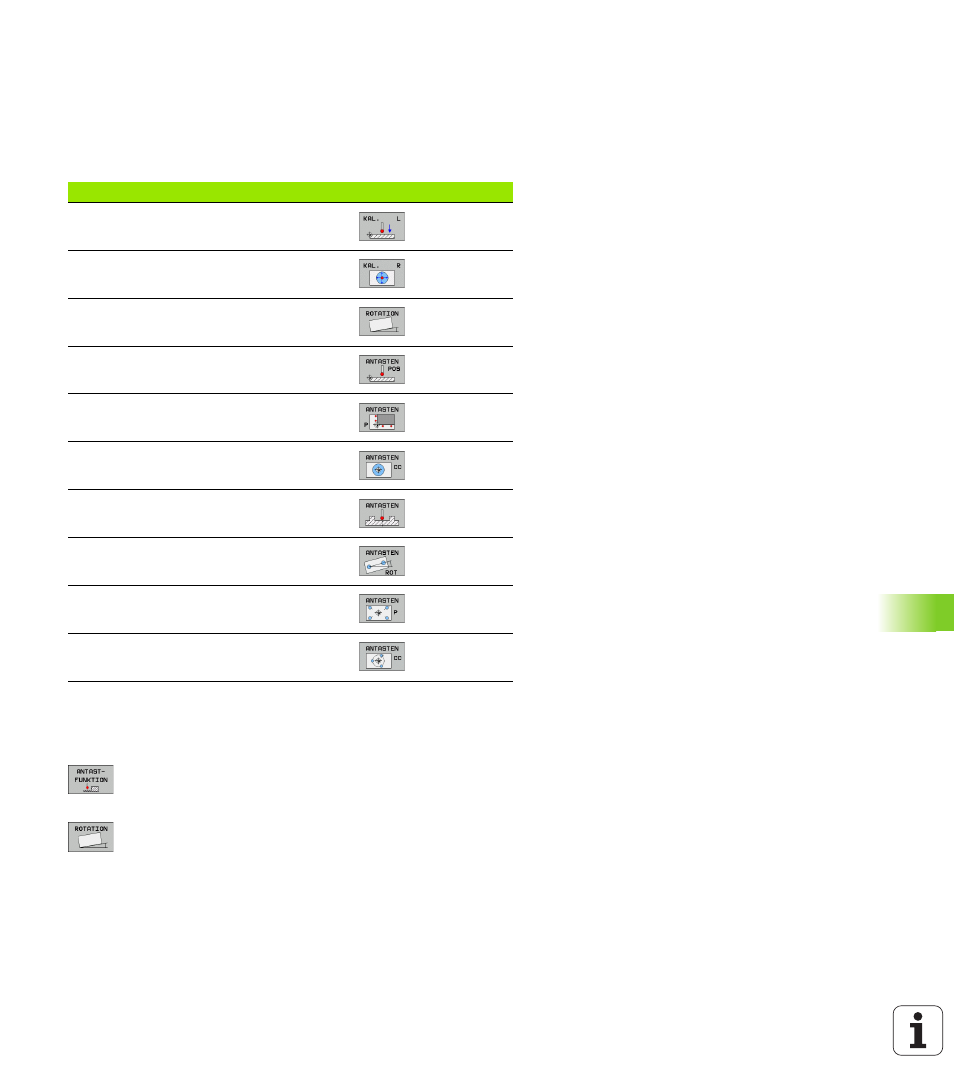

Übersicht
In der Betriebsart Manueller Betrieb stehen Ihnen folgende
Tastsystem-Zyklen zur Verfügung:
Tastsystem-Zyklus wählen
U
Betriebsart Manueller Betrieb oder El. Handrad wählen
U
Antastfunktionen wählen: Softkey ANTAST-
FUNKTION drücken. Die TNC zeigt weitere Softkeys:
Siehe Tabelle oben
U
Tastsystem-Zyklus wählen: z.B. Softkey ANTASTEN
ROT drücken, die TNC zeigt am Bildschirm das
entsprechende Menü an
Funktion
Softkey
Seite
Wirksame Länge kalibrieren
Wirksamen Radius kalibrieren
Grunddrehung über eine Gerade
ermitteln
Bezugspunkt-Setzen in einer wählbaren
Achse
Ecke als Bezugspunkt setzen
Kreismittelpunkt als Bezugspunkt setzen
Mittelachse als Bezugspunkt setzen
Grunddrehung über zwei
Bohrungen/Kreiszapfen ermitteln
Bezugspunkt über vier
Bohrungen/Kreiszapfen setzen
Kreismittelpunkt über drei
Bohrungen/Zapfen setzen
