Kreisbahn CTP mit tangentialem Anschluss

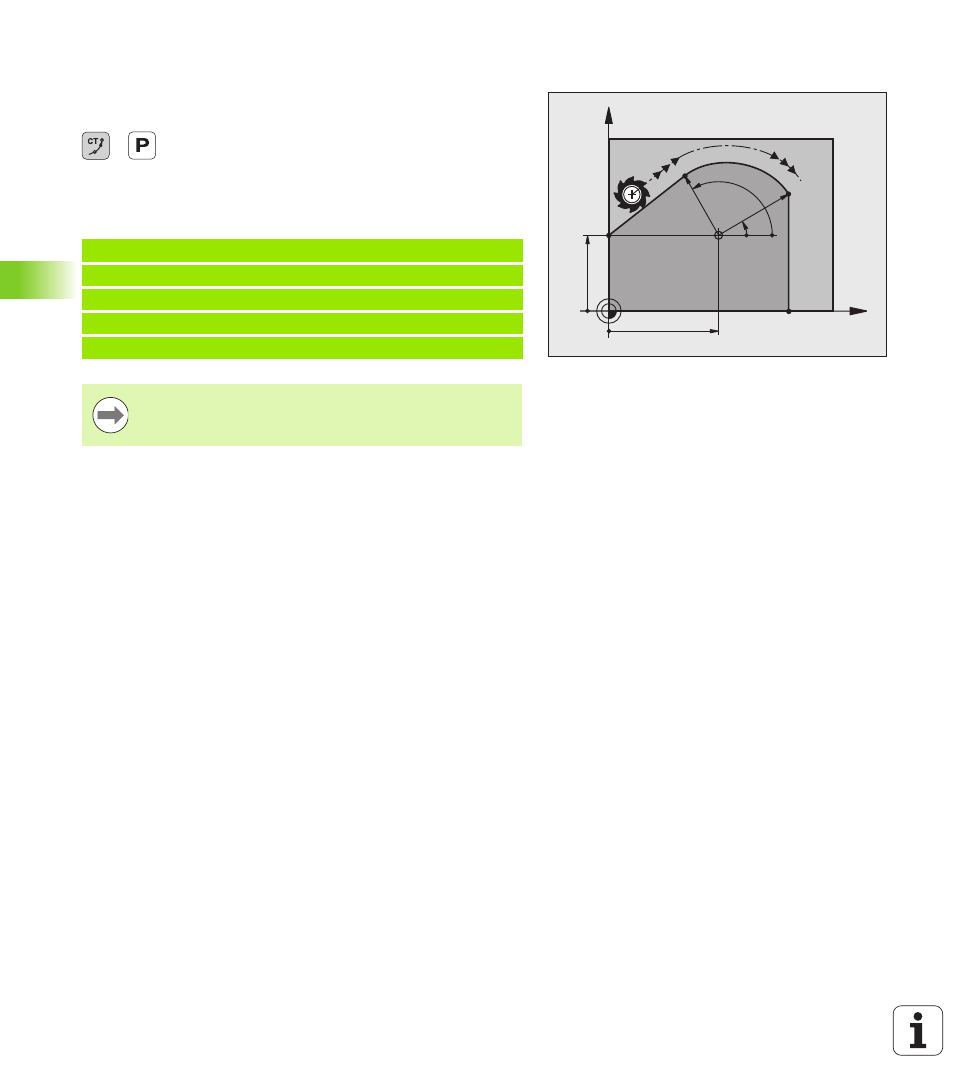

Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein
vorangegangenes Konturelement anschließt.
U
Polarkoordinaten-Radius PR
: Abstand des
Kreisbahn-Endpunkts zum Pol CC
U
Polarkoordinaten-Winkel PA
: Winkelposition des
Kreisbahn-Endpunkts
NC-Beispielsätze
X
Y
40
35
CC
30°
120°
R30
R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Der Pol ist nicht Mittelpunkt des Konturkreises!
