Programmieren: Datenübernahme aus DXF-Dateien
7.
1 DXF
-D
a
te
ien v
e
ra
rbeit
e
n (Sof
tw
ar
e-Option)
Layer einstellen
DXF-Dateien enthalten in der Regel mehrere Layer (Ebenen), mit
denen der Konstrukteur seine Zeichnung organisieren kann. Mit Hilfe
der Layertechnik gruppiert der Konstrukteur verschiedenartige
Elemente, z.B. die eigentliche Werkstück-Kontur, Bemaßungen, Hilfs-
und Konstruktionslinien, Schraffuren und Texte.
Um bei der Konturauswahl möglichst wenig überflüssige
Informationen am Bildschirm zu haben, können Sie alle überflüssigen,
in der DXF-Datei enthaltenen Layer ausblenden.
U

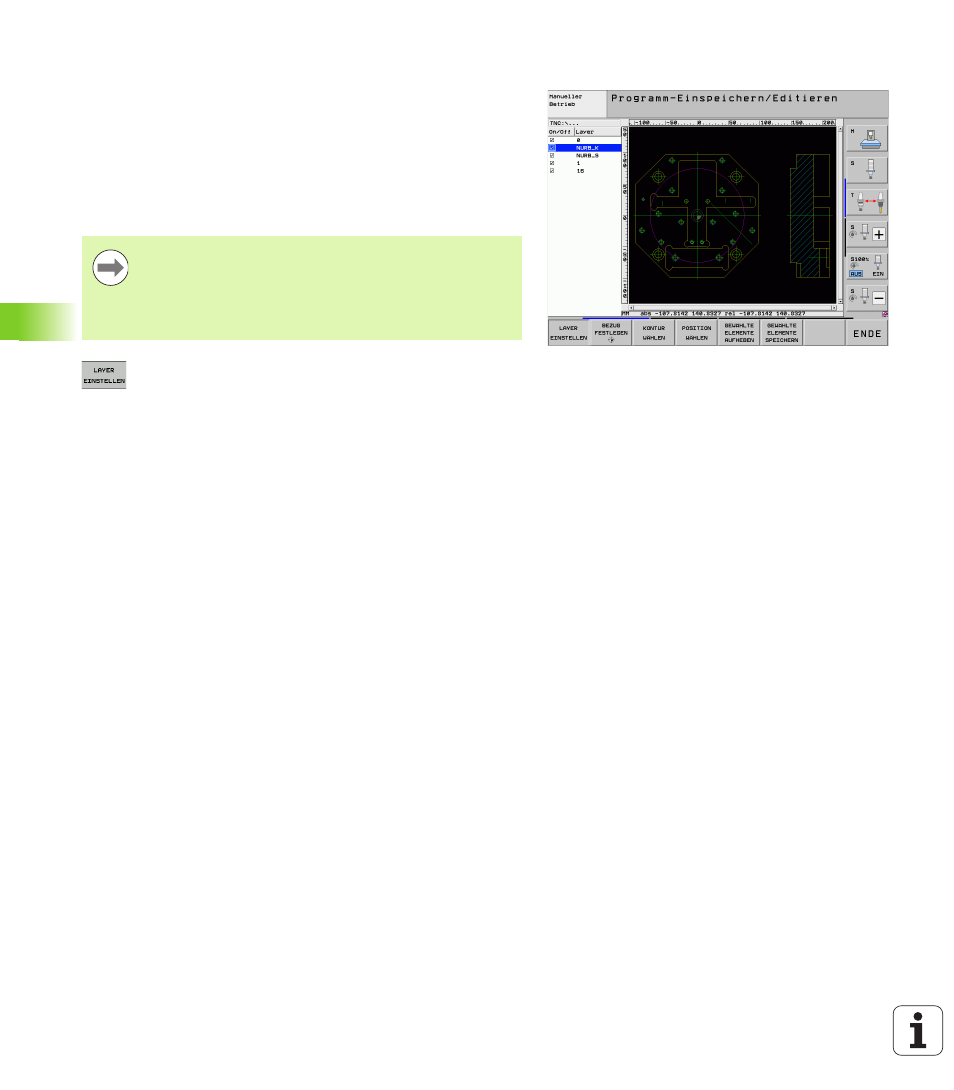

Wenn nicht schon aktiv, den Modus zum Einstellen
der Layer wählen: Die TNC zeigt im linken Fenster alle
Layer an, die in der aktiven DXF-Datei enthalten sind
U
Um einen Layer auszublenden: Mit der linken Mouse-
Taste den gewünschten Layer wählen und durch
Klicken auf das Kontrollkästchen ausblenden
U
Um einen Layer einzublenden: Mit der linken Mouse-
Taste den gewünschten Layer wählen und durch
Klicken auf das Kontrollkästchen wieder einblenden
Die zu verarbeitende DXF-Datei muss mindestens einen
Layer enthalten.
Sie können eine Kontur auch dann selektieren, wenn der
Konstrukteur diese auf unterschiedlichen Layern
gespeichert hat.
