548 Handbetrieb und Einrichten
14.4 Bezugspunkt-Setz
e
n ohne 3D-T
astsyst
e
m

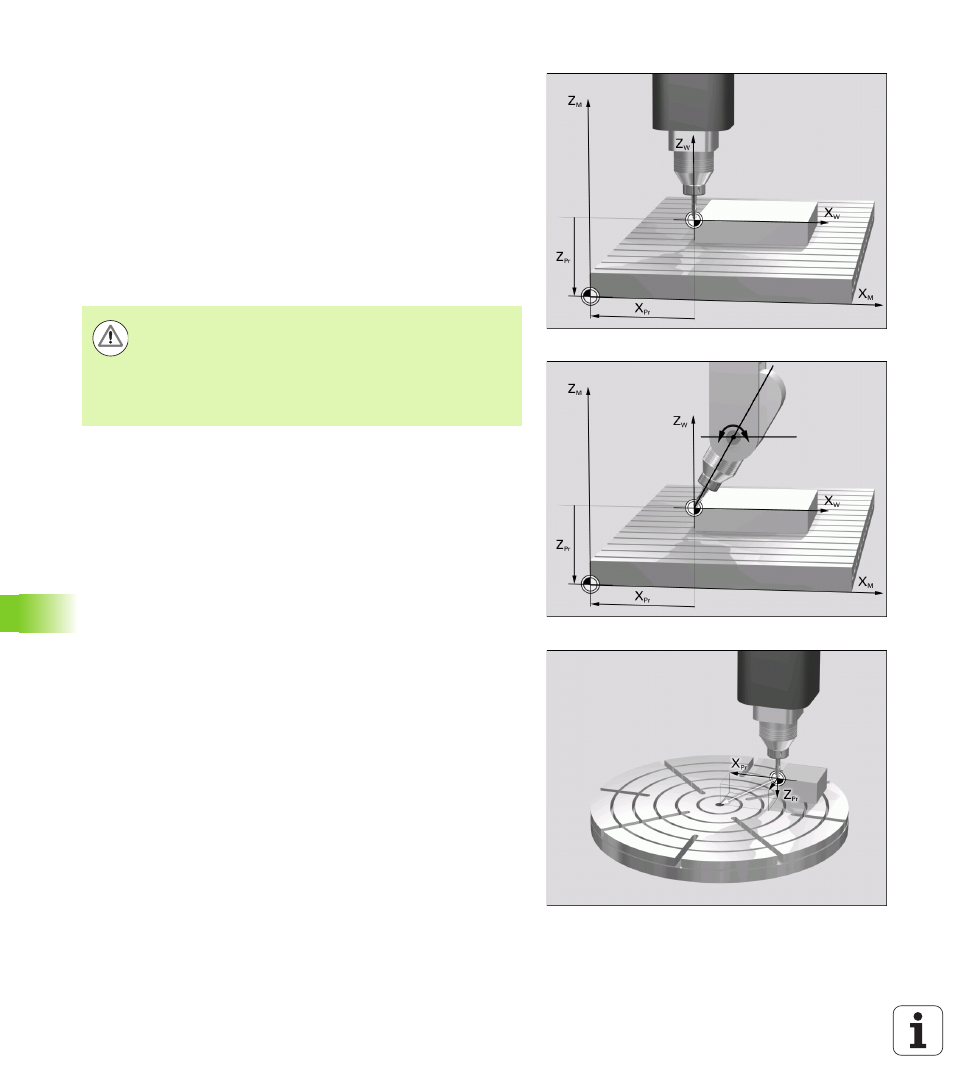

Erläuterung zu den in der Preset-Tabelle gespeicherten Werten
„ Einfache Maschine mit drei Achsen ohne Schwenkvorrichtung
Die TNC speichert in der Preset-Tabelle den Abstand vom
Werkstück-Bezugspunkt zum Referenzpunkt ab (vorzeichenrichtig)
„ Maschine mit Schwenkkopf
Die TNC speichert in der Preset-Tabelle den Abstand vom
Werkstück-Bezugspunkt zum Referenzpunkt ab (vorzeichenrichtig)
„ Maschine mit Rundtisch
Die TNC speichert in der Preset-Tabelle den Abstand vom
Werkstück-Bezugspunkt zum Zentrum des Rundtisches ab
(vorzeichenrichtig)
„ Maschine mit Rundtisch und Schwenkkopf
Die TNC speichert in der Preset-Tabelle den Abstand vom
Werkstück-Bezugspunkt zum Zentrum des Rundtisches ab
Achtung Kollisionsgefahr!
Beachten Sie, dass beim Verschieben eines Teilapparates
auf Ihrem Maschinentisch (realisiert durch Veränderung
der Kinematik-Beschreibung) ggf. auch Presets
verschoben werden, die nicht direkt mit dem Teilapparat
zusammenhängen.
