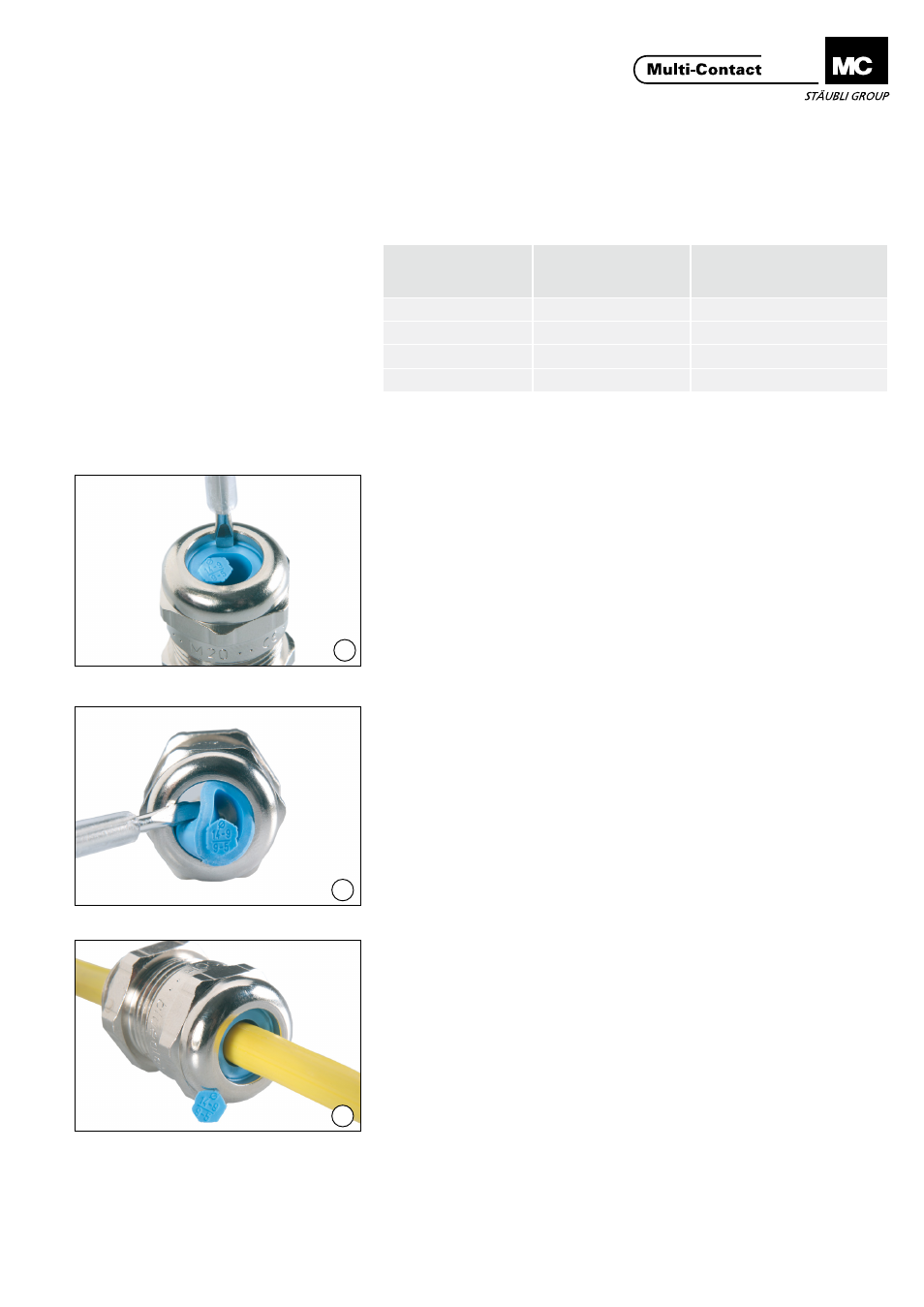

Vorbereitung der Leitung Preparing the lead
Die Kabelverschraubung von der
Steckerkupplung, bzw� Einbaudose,
abschrauben�
Kabelverschraubung
Cable gland
Dichtbereich
Sealing range
max./min. Ø in mm Dichtbereich ohne Inlet
Sealing range without inlet
max./min. Ø in mm
M25x1,5 20-11 20-16
M32x1,5 25-15 25-20
M40x1,5 32-20 32-26
M50x1,5 42-31 42-35
Unscrew the cable gland from the
coupler plug or panel receptacle�
(ill. 12)
Entsprechend des benötigten Dicht-
bereichs (siehe Tab� 2) das Inlet mit
einem Schraubendreher herauslösen�
(ill. 12)
According to the required sealing
range (see Tab� 2), prise out the inlet
with a screwdriver�
(ill. 13)
Hierzu mit einem Schraubendreher
senkrecht einstechen und das Inlet
heraushebeln�
(ill. 13)
This is done by pushing in the screw-
driver vertically and levering out the
inlet�
(ill. 14)
Anschliessend die Kabelverschrau-
bung über die Leitung schieben�
(ill. 14)
Then push the cable gland over the
lead�
Tab. 2
