Connessione
Dall’elenco successivo, scegliere il metodo di connessione adatto all’ambiente di visione televisiva e seguire le illustrazioni per collegare il lettore.
≥Collegamento a un televisore con cavo Scart a 21 piedini
➜ A
≥Collegamento a un televisore compatibile con HDMI ( ➡ 30, Glossario) ➜ B
≥Collegamento a un televisore compatibile con HDMI e a un amplificatore/ricevitore compatibile con HDMI per l’ascolto di audio surround
➜ C
( ➡ 9)
Gli esempi di collegamento (
ABC
) sono i metodi più comuni per il collegamento dell’unità. Per altri metodi di collegamento, vedere le pagine
9 e 10.
≥Non appoggiare l’unità su amplificatori o apparecchiature che si surriscaldano. Il calore può danneggiare l’unità.
≥Non collegare l’unità con un videoregistratore a cassette. Grazie alla protezione da eventuali copie, l’immagine potrebbe non essere
visualizzata correttamente.
≥Prima di realizzare i collegamenti, spegnere tutte le unità e leggere i manuali dei vari apparecchi.
≥Collegare i terminali dello stesso colore.
Risparmio energetico
Questa unità consuma una piccola quantità di corrente, anche in modalità di attesa (circa 1 W). Se l’unità non viene utilizzata per un lungo
periodo, per risparmiare corrente scollegare la spina dalla presa di alimentazione principale.
Utilizzare cavi HDMI con il logo HDMI (mostrato in copertina). Si consiglia di usare un cavo HDMI Panasonic.
Numero della parte consigliata: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), ecc.

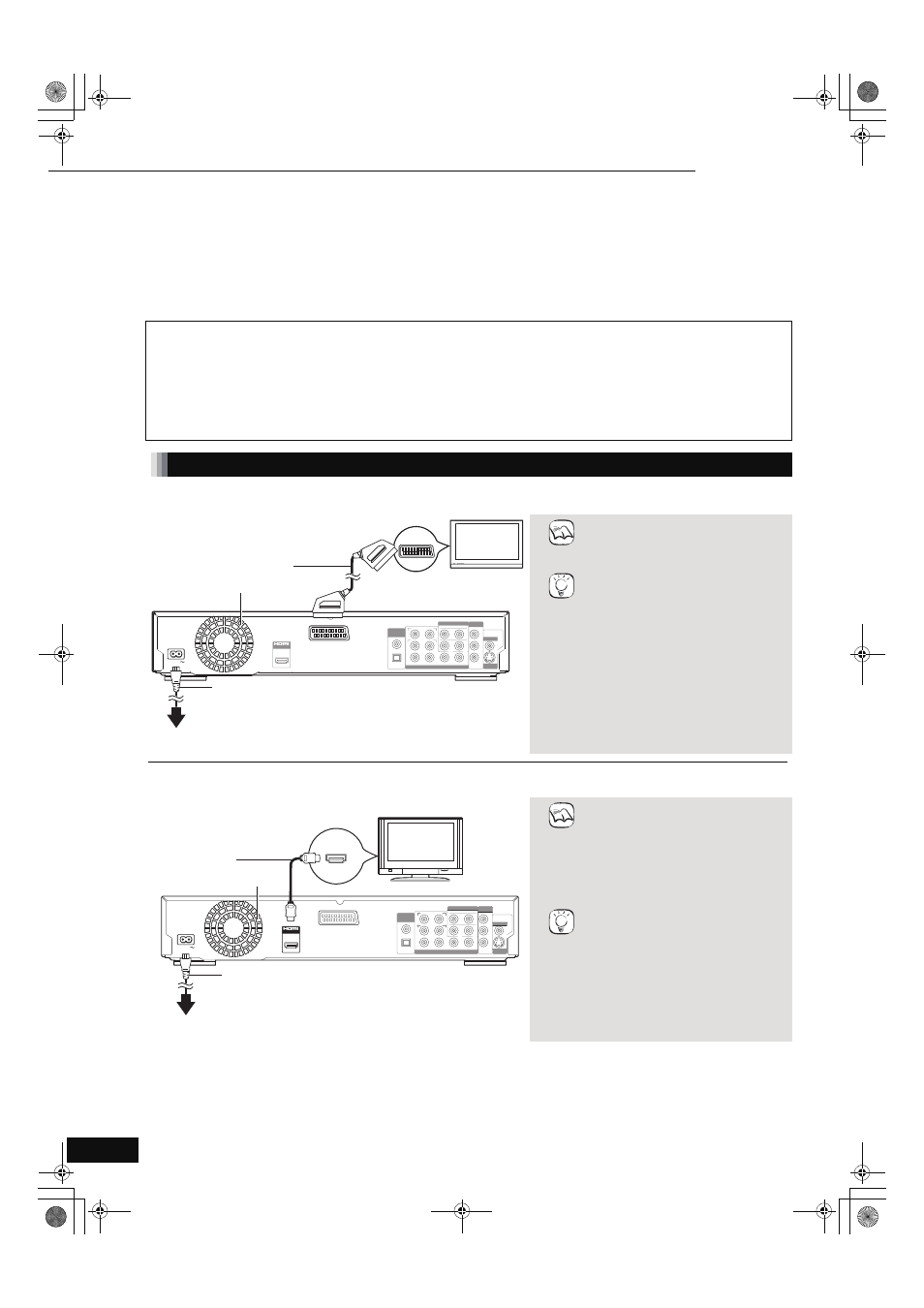

Collegamenti di base
A Collegamento a un televisore con cavo Scart da 21 piedini
Utilizzando un cavo Scart da 21 piedini, è possibile effettuare il collegamento diretto dal lettore al televisore.
≥Il video ad alta definizione (HD) non può
essere emesso da questo collegamento.
Utilizzare il collegamento
B ( ➡ sotto) o
C ( ➡ 9) per il video ad alta definizione.
Due metodi per migliorare la qualità
delle immagini
≥Se il televisore è compatibile con S
Video, selezionare “S Video (con
componente)” in “Uscita SCART” nella
scheda “Connessioni” (
➡ 23).
≥Se il televisore è compatibile con RGB,
selezionare “RGB (senza componente)”
in “Uscita SCART” della scheda
“Connessioni” (
➡ 23) e selezionare “Off”
in “Modalità video HDMI” della scheda
“HDMI” (
➡ 23).
Per un audio ancora più intenso
≥Utilizzare i collegamenti G o H (
➡ 10).
B Collegamento a un televisore compatibile con HDMI
Con un solo cavo HDMI è possibile usufruire di video e audio digitali di alta qualità.
≥Quando si utilizza l’uscita video 1080p
(1125p), utilizzare cavi HDMI Panasonic
lunghi al massimo 5 metri.
IMPOSTAZIONI NECESSARIE
≥Dal menu Impostazioni (
➡ 23, scheda
“HDMI”), impostare “Modalità video
HDMI” e “Uscita audio HDMI” su “On”.
Per un audio ancora più intenso
≥Utilizzare anche i collegamenti G o H
( ➡ 10).
In questo caso, impostare “Modalità
video HDMI” su “On” e “Uscita audio
HDMI” su “Off” nel menu Impostazioni
(
➡ 23, scheda “HDMI”).
Con questo collegamento, è possibile
utilizzare VIERA Link “HDAVI Control
TM ”
≥Vedere a pagina 18 per i dettagli.
AV
AV OUT
AV
AV OUT
Manufactured
S VIDEO OUT
VIDEO OUT
Please connect directly to TV.
COMPONENT VIDEO OUT
DIGITAL AUDIO OUT (PCM/BITSTREAM) COAXIAL
OPTICAL
2ch AUDIO OUT
7.1ch AUDIO OUT
L
1
2
R
FRONT R /R CENTER SUBWOOFER
SURROUND
R L
SURROUND BACK R L
FRONT L /L AC IN PR
Y
PB
AV
AV
Televisione
Cavo Scart 21 piedini
Cavo di alimentazione CA (in dotazione)
Effettuare il collegamento solo dopo aver
completato tutti gli altri collegamenti.
Parte posteriore dell’unità
Alla presa di corrente
(CA da 230 a 240 V, 50 Hz)
Ventola di raffreddamento
NOTA
SUGGERIMENTI
AV OUT AV OUT
Manufactured
S VIDEO OUT
VIDEO OUT
Please connect directly to TV.
COMPONENT VIDEO OUT
DIGITAL AUDIO OUT (PCM/BITSTREAM) COAXIAL
OPTICAL
2ch AUDIO OUT
7.1ch AUDIO OUT
L
1
2
R
FRONT R /R CENTER SUBWOOFER
SURROUND
R L
SURROUND BACK R L
FRONT L /L
PR
Y
PB
AV
AC IN
HDMI IN
HDMI AV OUT
Parte posteriore dell’unità
Televisone HDMI compatibile
Cavo di alimentazione CA (in dotazione)
Collegare solo dopo che tutti gli altri collegamenti
sono stati completati.
Alla presa di corrente
(CA da 230 a 240 V, 50 Hz)
Cavo HDMI
Ventola di raffreddamento
NOTA
SUGGERIMENTI
Guida introduttiva 11 Connessione
