DEUTSCH
RQT9476
Anschluss
10

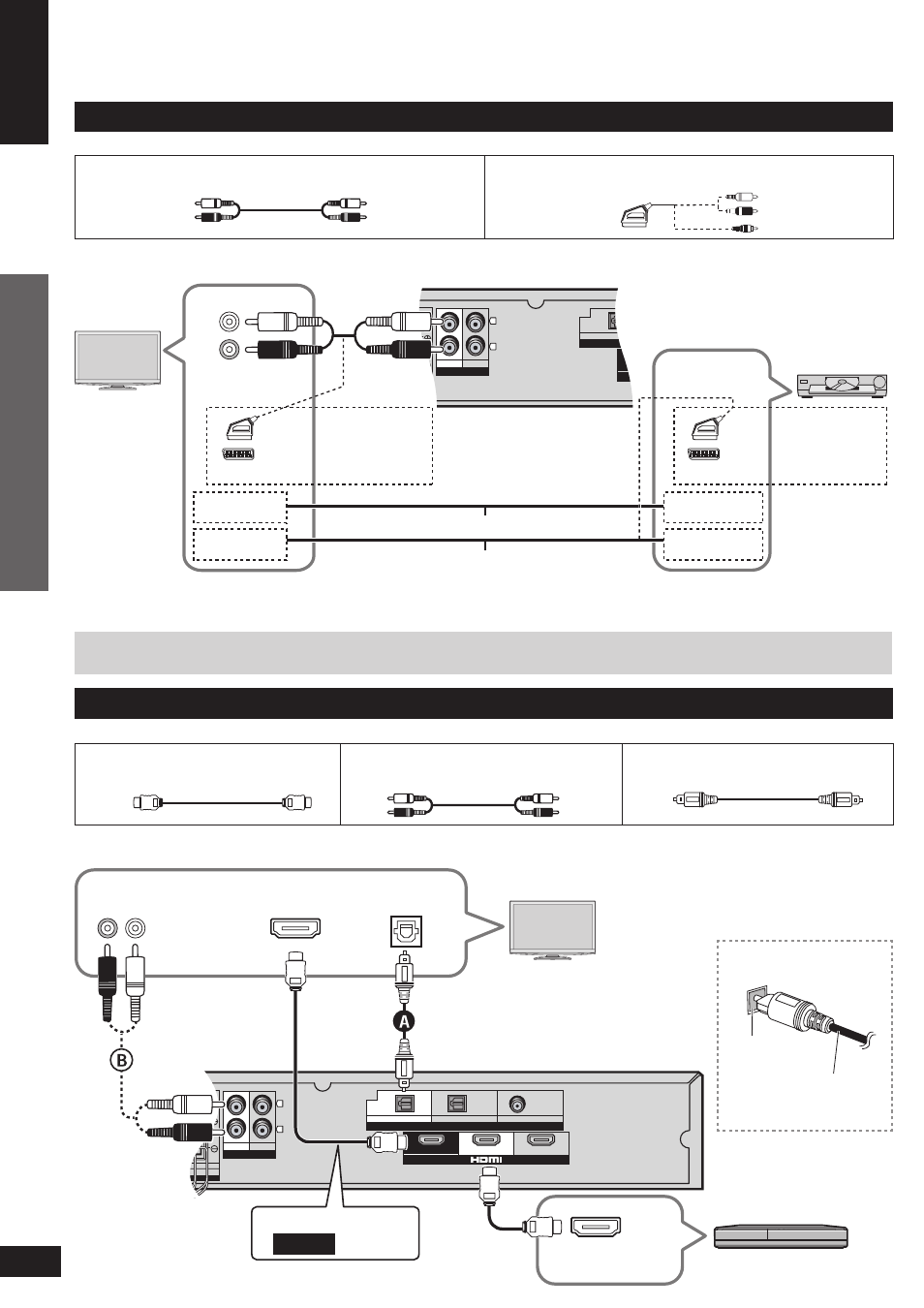

Grundlegende Anschlüsse
Verbindungskabel
Heimkinoanschlüsse
Heimkinoanschlüsse
Stereo Cinchkabel (nicht im Lieferumfang enthalten) 21-poliges Scartkabel (nicht im Lieferumfang enthalten)
• Beachten Sie die Bedienungsanleitung des anzuschließenden Gerätes bezüglich des korrekten Videokabeltyps.
Anschluss eines Gerätes über die HDMI Buchse (TV, DVD-Recorder, usw.)
Verbindungskabel
HDMI Kabel
(nicht im Lieferumfang enthalten) Stereo Cinchkabel
(nicht im Lieferumfang enthalten) Optisches Kabel
(nicht im Lieferumfang enthalten)
10
RS
TV
OPTICAL 1
TV
AUX 4
AUDIO IN
ONT
R
L
DIGITAL IN
Fernsehgerät
(TV)
Verstärker
DVD-Player
usw.
AV
Anschluss über
ein 21-poliges
Scartkabel ist
ebenfalls möglich.
VIDEO IN
AUDIO IN
AV
VIDEO OUT
AUDIO OUT
Audio out (Ausgang)
Video-kabel ( A )
Audio- kabel ( B )
L
R
A : Schließen Sie das Videokabel vom anderen Gerät direkt an das Fernsehgerät an.
B : Verwenden Sie diesen Anschluss, damit der Ton vom Gerät über die Lautsprecher des Fernsehgeräts ausgegeben wird, auch
wenn sich dieses System im Standby-Modus befi ndet.
Zur Inbetriebnahme reduzieren Sie die Lautstärke am Fernsehgerät und wählen Sie „TV “, nachdem Sie die
Anschlüsse wie oben hergestellt haben.
Anschluss über
ein 21-poliges
Scartkabel ist
ebenfalls möglich.
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
DIGITAL IN
HDMI
Eingang
Digitaler Audioausgang
(optisch)
Blu-Ray Disc-Player/
DVD-Recorder, usw.
Verstärker
HDMI
Video/Audio out (Ausgang)
Anschluss des
optischen Kabels
Beachten Sie
die Form und
stecken Sie
den Stecker
korrekt in die
Buchse.
Nicht
knicken!
R L
Falls Anschluss A nicht möglich ist, wählen Sie die Variante B. Wenn bereits beide Anschlüsse
bestehen, hat die Verbindung A Priorität gegenüber B.
Schließen Sie unbedingt
an an.
TV OUT
Audio out (Ausgang)
Fernsehgerät
(TV)
