FRANÇAIS
RQT9476
60
Installation et assemblage du meuble
Branchement
8
Installation du téléviseur
(Veuillez également vous reporter au mode d’emploi de votre téléviseur.)
Recommandé: 42 pouces ou inférieur
Placez le socle du téléviseur au centre du panneau supérieur du meuble.
• Ne posez pas d’appareils de plus de 80 kg sur le panneau supérieur.
• Le socle du téléviseur peut être vendu séparément.
• Soulevez le téléviseur lorsque vous le placez sur le meuble. Si vous le faites glisser, vous
risquez d’endommager le plateau supérieur.
(Pour plus de détails, reportez-vous au mode d’emploi de votre téléviseur.)
• Si le socle est pivotant, laissez suffi samment d’espace pour que le téléviseur ne se cogne pas contre le mur.
• Ce système ne dispose pas d’un blindage magnétique. Ne posez pas de téléviseur à tube cathodique.

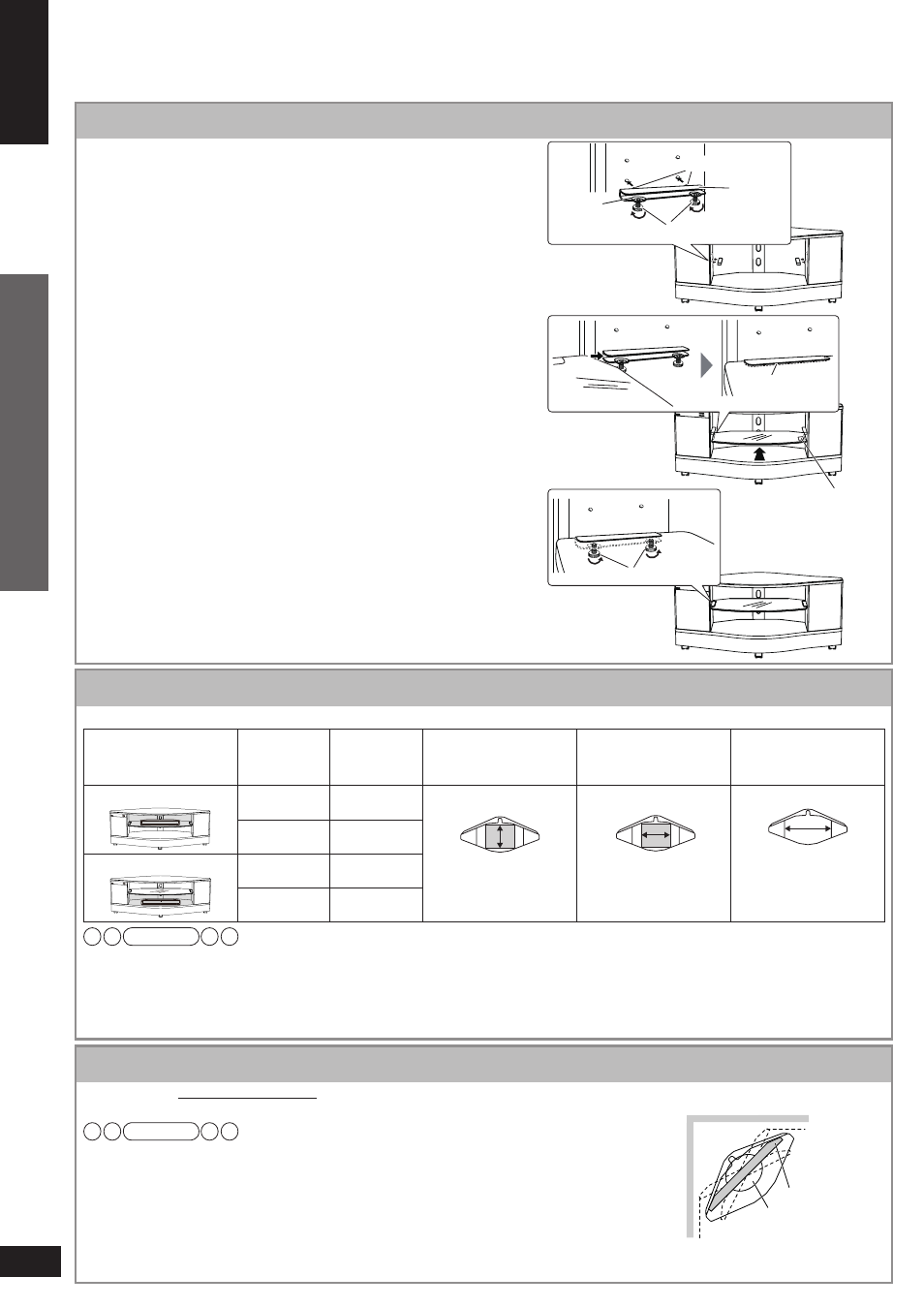

Assemblage de l’étagère en verre
1
Desserrez les vis (incluses) pour l’étagère en verre
et insérez les saillies des supports pour verre
(inclus) dans les orifi ces à l’intérieur du meuble.
• Insérez à la même hauteur dans les orifi ces gauches et
droits.
• La hauteur de l’étagère est réglable sur 2 niveaux différents.
• Changez la position des orifi ces pour régler le support pour
verre à la hauteur de l’étagère.
• Si vous n’installez pas l’étagère, conservez supports pour
verre en lieu sûr.
2
Insérez l’étagère en verre (incluse) par l’avant et
glissez-la entre les supports pour verre.
• Insérez l’étagère en verre en positionnant la face étiquetée
vers le haut et à droite.
• Assurez-vous que l’étagère en verre est installée entre les
deux supports pour verre avant de l’insérer.
• Installez l’étagère en verre de sorte que les fi lms
anti-dérapants soient masqués sous les supports pour verre.
3
Serrez les vis pour l’étagère en verre à partir du
bas.
• Resserrez fermement les vis de l’étagère en verre et fi xez-la
pour qu’elle ne bouge plus.
• Vous pouvez facilement resserrer les vis lorsque vous
soulevez légèrement l’étagère en verre.
Resserrez à partir du bas.
Étiquette
Film anti- dérapant
(ligne pointillée)
Étagère en verre
Desserrez
les vis à cette
hauteur.
Vis pour l’étagère en verre
Support
pour verre
Saillie
À l’intérieur du meuble
Remarque concernant les appareils posés sur l’étagère
unité (mm)
Position de
l’installation
Position de
l’étagère
Hauteur du
compartiment
Profondeur maximale
pour poser des
appareils
Largeur préconisée
des appareils
Largeur du
compartiment
Étagère supérieure A
En haut
117
340
430
610
En bas
144
Étagère inférieure B
En haut
147
En bas
114
• Ne posez pas d’appareils de plus de 12 kg sur l’étagère supérieure A et inférieure B.
• Des interférences peuvent perturber l’image si vous placez un appareil de type enregistreur DVD sur l’étagère supérieure A.
Placez cet appareil sur l’étagère inférieure B si cela se produit.
• Lors de l’installation d’appareils dotés de grilles de dissipation thermique sur la face arrière, assurez-vous que ces grilles ne
sont pas bloquées par le range-câbles au centre de la face arrière du meuble.
(Vue d’en haut)
Retour
Avant
(Installation vue d’en haut)
Installation et assemblage du meuble
Remarque
Remarque
Mur
Installez le
socle de
sorte que le
téléviseur
ne se cogne
pas contre le
mur lorsque
vous le faites
pivoter.
TV
Socle
