ITALIANO
RQT9476
34

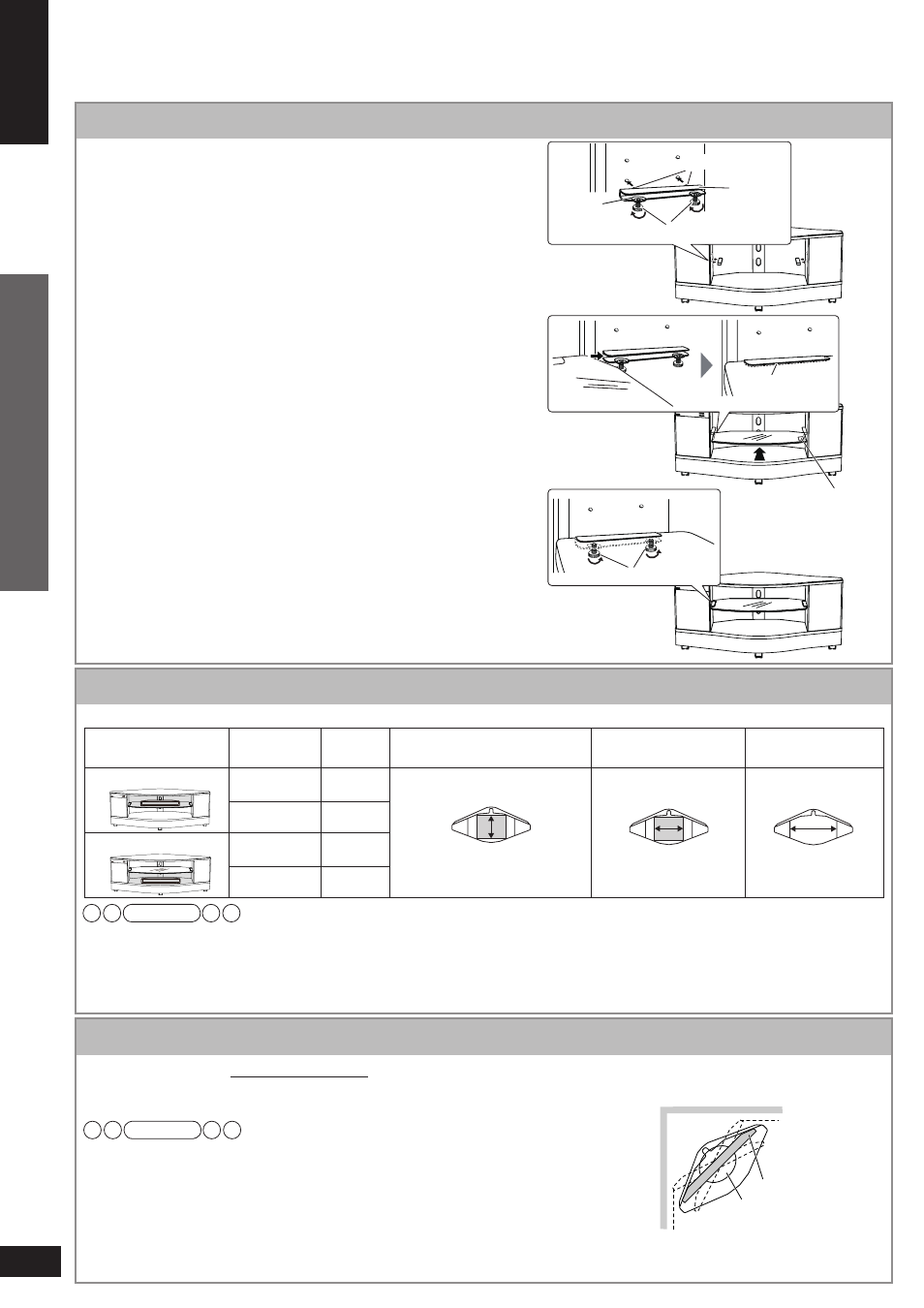

Installazione e montaggio del rack
8
Installazione del televisore
(Fare riferimento anche alle istruzioni per l’uso del televisore.)
Dimensioni consigliate: circa 42 pollici o meno
Posizionare il supporto per televisore nella parte centrale del
ripiano superiore del rack.
• Non collocare apparecchi di peso superiore a 80 kg sul ripiano superiore.
• Il supporto per televisore può essere venduto separatamente.
• Quando si posiziona il televisore sul rack sollevarlo. Se lo si trascina si potrebbe
danneggiare il ripiano superiore.
(Per maggiori informazioni fare riferimento alle istruzioni per l’uso del televisore.)
• Quando si utilizza un supporto con un dispositivo di rotazione, mantenere una distanza
adeguata in modo che il televisore non urti la parete.
• Il sistema non è schermato magneticamente. Non collocare un televisore CRT.
Gruppo ripiano di vetro
1
Allentare le viti (in dotazione) del ripiano di vetro
e inserire le sporgenze dei supporti vetro (in
dotazione) nei fori all’interno del rack.
• Inserirle nei fori sinistro e destro alla stessa altezza.
• L’altezza del ripiano può essere regolata su 2 livelli diversi.
• Cambiare le posizioni dei fori del supporto per vetro per
regolare l’altezza del ripiano.
• Se non si installa il ripiano, tenere i supporti per vetro in un
luogo sicuro.
2
Inserire il ripiano di vetro (in dotazione) tra i
supporti dal davanti.
• Inserire il ripiano di vetro con il lato etichettato rivolto verso
l’alto e a destra.
• Accertarsi che il ripiano di vetro sia sistemato tra entrambi i
supporti vetro prima dell’inserimento.
• Sistemare il ripiano di vetro in modo che i suoi fogli antiscivolo
siano nascosti sotto i supporti vetro.
3
Stringere le viti del ripiano di vetro dal basso.
• Serrare saldamente le viti del ripiano di vetro e fi ssarle in
modo che non si muova.
• È possibile serrare facilmente le viti sollevando leggermente
il ripiano di vetro.
Serrare dalla parte inferiore.
Etichetta
Foglio antiscivolo
(parte tratteggiata)
Ripiano di vetro
Allentare
le viti a
questa
altezza.
Viti del ripiano di vetro
Supporto
per vetro
Sporgenza
Parte interna del rack
Informazioni sugli apparecchi collocati sul ripiano
unità (mm)
Posizione di
installazione
Posizione
del ripiano
Altezza
del vano
Profondità massima per il
posizionamento degli apparecchi
Larghezza consigliata
degli apparecchi
Larghezza del vano
Ripiano superiore A
Superiore 117
340 430 610
Inferiore 144
Ripiano inferiore B
Superiore 147
Inferiore 114
• Non collocare apparecchi di peso superiore a 12 kg sul ripiano superiore A e sul ripiano inferiore B.
• Si possono verifi care interferenze alle immagini collocando apparecchi per la registrazione come un lettore DVD sul ripiano
superiore A. In questo caso collocarli sul ripiano inferiore B.
• Quando si installano apparecchi con alette per la dissipazione del calore sulla parte posteriore, assicurarsi che queste non
siano ostruite dalla parte della canalina portacavi nella parte posteriore centrale del rack.
(Vista superiore)
Posteriore
Anteriore
Nota
(Vista superiore
dell’installazione)
Posizionare
il supporto in
modo che il
televisore non
urti la parete
durante la
rotazione.
Nota
Installazione e montaggio del rack
Collegamento
Parete
Televisore
Supporto
