DEUTSCH
RQT9476
Aufstellen und Zusammenbau des Racks
Anschluss
9

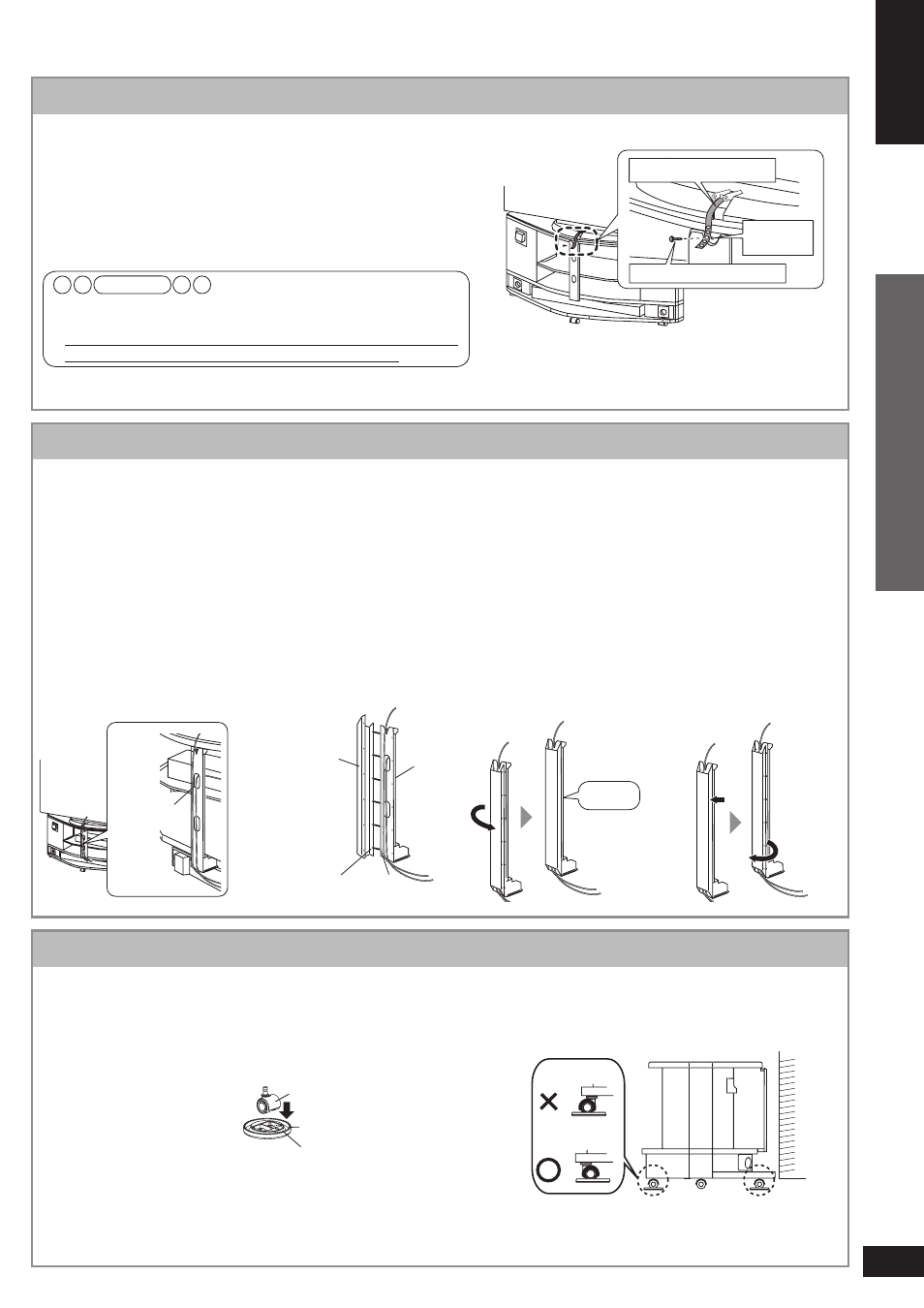

Stabilisierung des Fernsehgerätes
Montage der Kabelkanalabdeckung
1 Führen Sie die
an die Geräte
angeschlossenen
Kabel zusammen.
• Um weitere in diesem
Rack aufgestellte Geräte
anzuschließen, siehe
„Heimkinoanschlüsse“
(➜ Seiten 10 bis 13).
• Ziehen Sie die Kabel der auf
den Einlegeboden gestellten
Geräte durch die Öffnung
des Kabelkanals.
2 Setzen Sie
eine Seite der
Kabelkanalabdeckung
an den Kabelkanal.
• Bringen Sie das
Befestigungsloch der
Kabelkanalabdeckung mit
den Stiften der Abdeckung
zusammen.
• Die Kabelkanalabdeckung
besitzt keine Führungen.
3 Passen Sie die
andere Seite an
und drücken Sie
auf die Abdeckung
bis sie mit einem
Klickgeräusch
einrastet.
• Falls die
Kabelkanalabdeckung nicht
sitzt, bewegen Sie diese
nach oben und unten, um
die Position auszurichten.
Entfernen der
Abdeckung
• Halten Sie die
Kabelkanalabdeckung an
der Seite gedrückt, um
diese zu entfernen.
(Ansicht
von hinten)
Kabelkanalöffnung
Befestigungsloch
Stifte
Kabelkanal
Kabelkanalabdeckung
Klick
Anbringen der Rollenbremsen
Bringen Sie die Rollenbremsen unter allen 4 Rollen an,
um dieses System zu fi xieren und es nicht mehr bewegt
werden kann.
• Wenn Sie die Rollenbremsen anbringen, beachten Sie, dass die
Rollenabdeckung und der Pfeil der Rollenbremsen, wie unten
abgebildet, auf der selben Seite sind.
• Es sind mindestens 2 Personen notwendig, um die
Rollenbremsen anzubringen.
Achten Sie darauf, dass Sie sich nicht Ihre Finger verletzen.
• Heben Sie das Rack an, um die Rollenbremsen zu entfernen.
Siehe Seite 7, wie Sie das Rack richtig anheben.
(Richtung der Rollen)
Drehen Sie die vorderen und hinteren Rollen so, dass
diese nach innen zeigen und die Rollenbremsen nicht
verrutschen.
nach innen
nach außen
Abdeckung
Rollenbremse
Pfeil
Befestigen Sie das Fernsehgerät am Rack, damit es nicht herunter fällt.
Richtiges Befestigen des Racks
• Verwenden Sie unbedingt die mitgelieferte Gurtbefestigungsschraube,
um den Feststellgurt usw., wie rechts abgebildet, anzubringen. (Falls
kein Feststellgurt im Lieferumfang des Fernsehgerätes enthalten ist,
verwenden Sie einen handelsüblichen Gurt zum Fixieren.)
Befestigen Sie den Feststellgurt an der Vorbohrung auf der Rückseite
des Racks.
• Wenn Sie den mit dem Fernsehgerät mitgelieferten Feststellgurt
anbringen, befolgen Sie bitte die Bedienungsanleitung des TV-Gerätes.
Vorbohrungen
Feststellgurt
Schraube (mitgeliefert)
(Montagebeispiel)
• Wenn Sie die Schraube zu fest anziehen, dreht sie sich durch
und das Fernsehgerät kann nicht befestigt werden.
• Vergewissern Sie sich, dass Sie die Gurtbefestigungsschraube
verwenden, die mit diesem System mitgeliefert wurde.
Hinweis
9
Bei der Abbildung handelt es sich um ein Beispiel.
Die Form kann vom Originalprodukt abweichen.
