FRANÇAIS
RQT9476
61

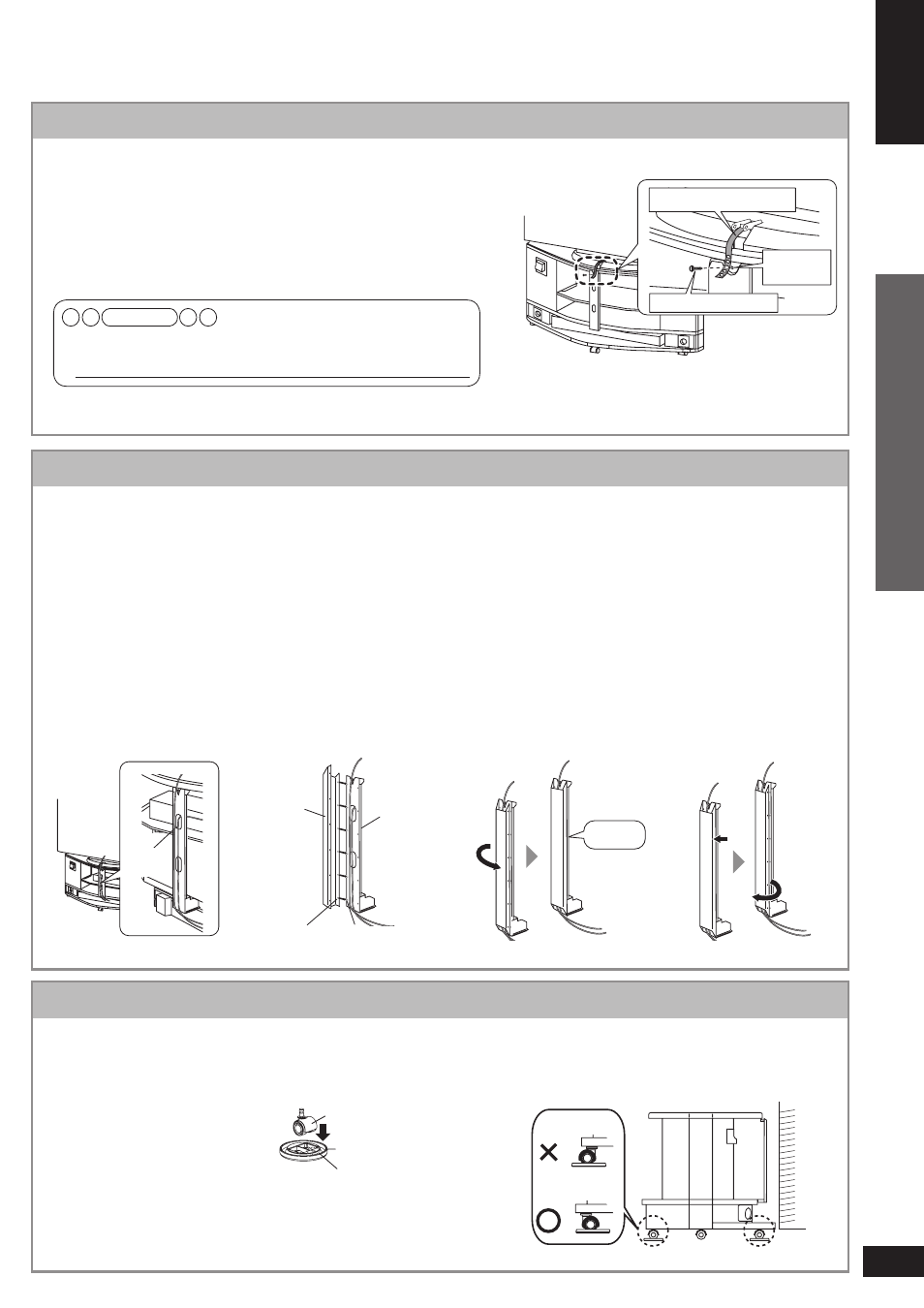

Installation et assemblage du meuble
Branchement
9
Stabilisation du téléviseur
Assemblage du cache du range-câbles
1 Regroupez les
câbles raccordés à
chaque appareil.
• Pour le raccordement
d’autres appareils rangés
dans ce meuble, consultez
la section « Raccordements
pour home cinéma »
(➜ pages 10 à 13).
• Tirez les câbles des
appareils posés sur l’étagère
et faites-les sortir par l’orifi ce
du range-câbles.
2 Faites correspondre
l’extrémité du cache
du range-câbles
avec le boitier du
range-câbles.
• Faites correspondre l’orifi ce
de fi xation du cache du
range-câbles avec la saillie
du boitier.
• Le cache du range-câbles
s’utilise dans n’importe quel
sens.
3 Faites correspondre
l’autre extrémité,
appuyez et mettez-le
en place jusqu’à ce
vous entendiez un
« clic ».
• Si le cache du range-câbles
est mal aligné, déplacez-le
vers le haut ou le bas pour
que sa position soit alignée.
Pour retirer
• Appuyez en continu sur
le cache du range-câbles
pour le retirer.
(Vue
arrière)
Orifice
du range-
câbles
Orifi ce de
fi xation Saillie
Boitier du
range-
câbles
Cache du
range-
câbles
Clic
Réglage de la roulettes pour plateau
Réglez les butées des roulettes sous les 4 roulettes pour
fi xer le système et éviter qu’il ne bouge.
• Lorsque vous réglez les roulettes pour plateau, faites
correspondre le cache de la roulette avec la fl èche indiquée sur la
butée, tel qu’illustré ci-dessous.
• 2 personnes au moins sont nécessaires pour installer les butées
de roulettes.
Attention de ne pas vous coincer les doigts.
• Soulevez le meuble afi n de retirer les roulettes pour plateau.
Reportez-vous à la page 7 pour savoir comment soulever le meuble.
(Direction des roulettes)
Orientez les roulettes avant et arrière vers l’intérieur de
sorte que les butées ne se décalent pas du meuble.
vers l’intérieur
vers l’extérieur
Cache
Roulettes pour plateau
Flèche
Fixez le téléviseur au meuble pour éviter qu’il ne bascule.
Fixation sur le meuble
• Utilisez la vis antichute fournie pour fi xer le bandeau antichute ou
autre dispositif similaire, tel qu’indiqué sur l’illustration de droite. (Si
aucun bandeau antichute n’est fourni avec votre téléviseur, utilisez
un bandeau que vous trouverez dans le commerce.)
Fixez le bandeau antichute sur le trou pré-percé en bas du panneau
arrière du meuble.
• Lorsque vous fi xez le bandeau antichute fourni avec le téléviseur,
conformez-vous au mode d’emploi du téléviseur.
Trou pré-
percé pour vis
Bandeau antichute
Vis (incluse)
(Exemple d’installation)
• Si vous serrez trop la vis, celle-ci tourne en rond et vous ne
pourrez pas fi xer le téléviseur.
• Assurez-vous d’utiliser la vis antichute fournie avec ce système.
Remarque
Cette illustration est un exemple.
La forme peut être différente du produit dont vous
disposez.
