Branchements de base
Câble de raccordement

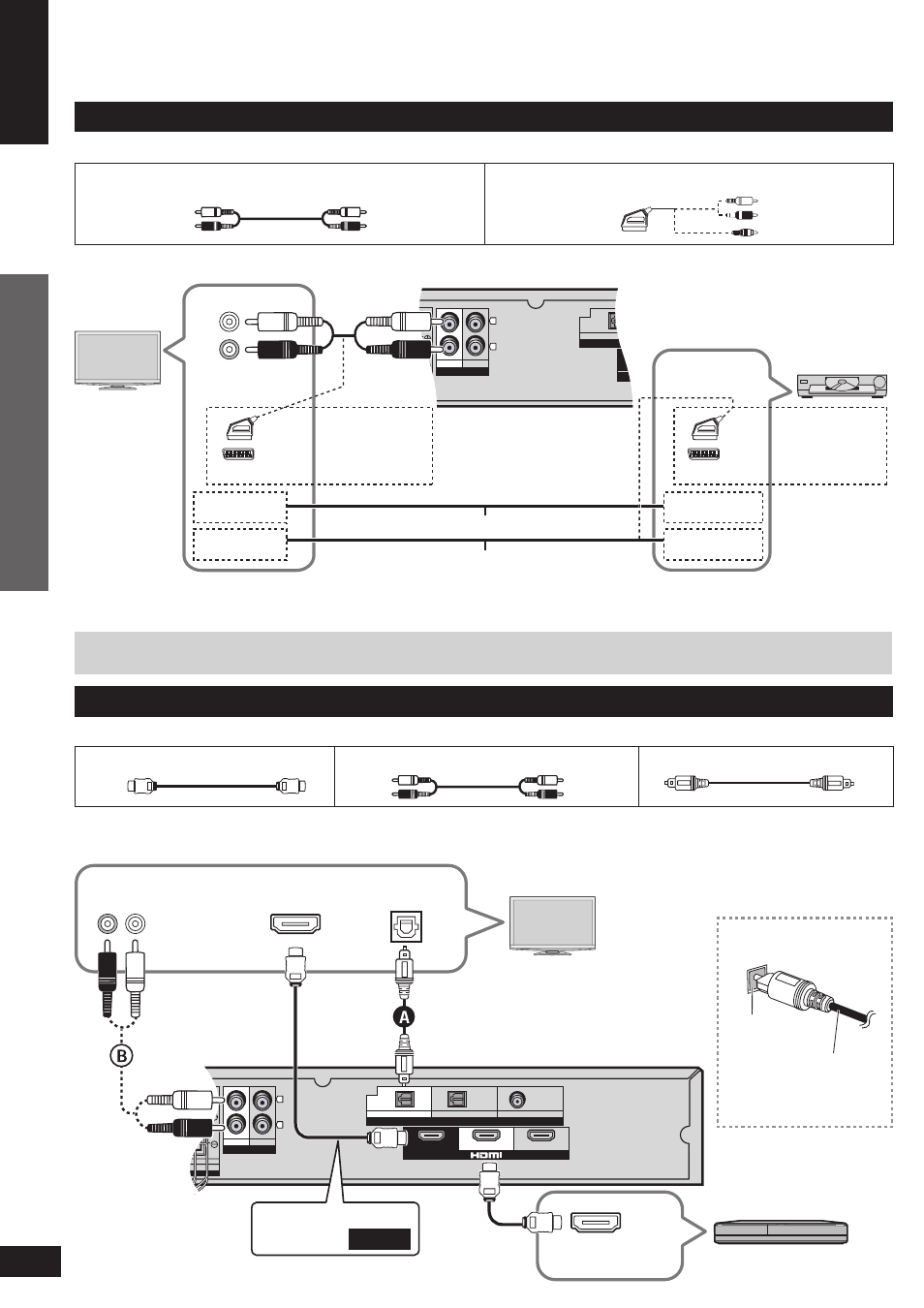

Raccordements pour home cinéma
Raccordements pour home cinéma
Câble de raccordement stéréo (non inclus) Câble péritel 21 broches (non inclus)
• Reportez-vous au mode d’emploi de l’appareil que vous raccordez pour connaître le type de câble vidéo à utiliser.
Branchement
RS
TV
OPTICAL 1
TV
AUX 4
AUDIO IN
ONT
R
L
DIGITAL IN
TV
Amplifi cateur
Lecteur DVD,
etc.
AV
Le raccordement
est également
possible avec un
câble péritel à 21
broches.
VIDEO IN
AUDIO IN
AV
VIDEO OUT
AUDIO OUT
Sortie audio
Câble vidéo ( A )
Câble audio ( B )
L
R
A : Raccordez le câble vidéo directement de l’autre appareil au téléviseur.
B : Utilisez ce raccordement pour profi ter de l’audio de l’appareil via les haut-parleurs du téléviseur même lorsque votre système est
en mode veille.
Diminuez le volume sur le téléviseur et sélectionnez « TV » après avoir effectué les raccordements indiqués
ci-dessus pour pouvoir utiliser ce système.
Raccordement d’un appareil équipé d’une borne HDMI (Téléviseur, enregistreur DVD, etc.)
Câble de raccordement
Câble HDMI (non inclus) Câble de raccordement stéréo (non inclus) Câble fi bre optique (non inclus)
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
DIGITAL IN
Sortie audio
numérique
(optique)
TV
Lecteur Blu-ray/
enregistreur DVD, etc.
Amplifi cateur
Sortie
vidéo/audio HDMI
Assurez-vous de
raccorder sur .
TV OUT
Raccordement du
câble fi bre optique
Regardez
attentivement
la forme et
insérez-le
correctement
dans la borne.
Ne le tordez
pas !
Sortie audio
R L
Si le raccordement A n’est pas possible, effectuez le raccordement B.
Si les deux sont déjà raccordés, le raccordement A est prioritaire par
rapport au raccordement B.
Le raccordement
est également
possible avec un
câble péritel à 21
broches.
Entrée
HDMI
