HDMI-kabel (niet meegeleverd) Stereo phono kabel (niet meegeleverd) Optische vezelkabel (niet meegeleverd)
Basisaansluitingen
Aansluitkabel
Home Theater aansluitingen
Home Theater aansluitingen
Aansluiting
Stereo phono kabel (niet meegeleverd) 21-pins scartkabel (niet meegeleverd)
• Raadpleeg de bedieningsinstructies van de installatie die u aansluit voor het juiste type videokabel.

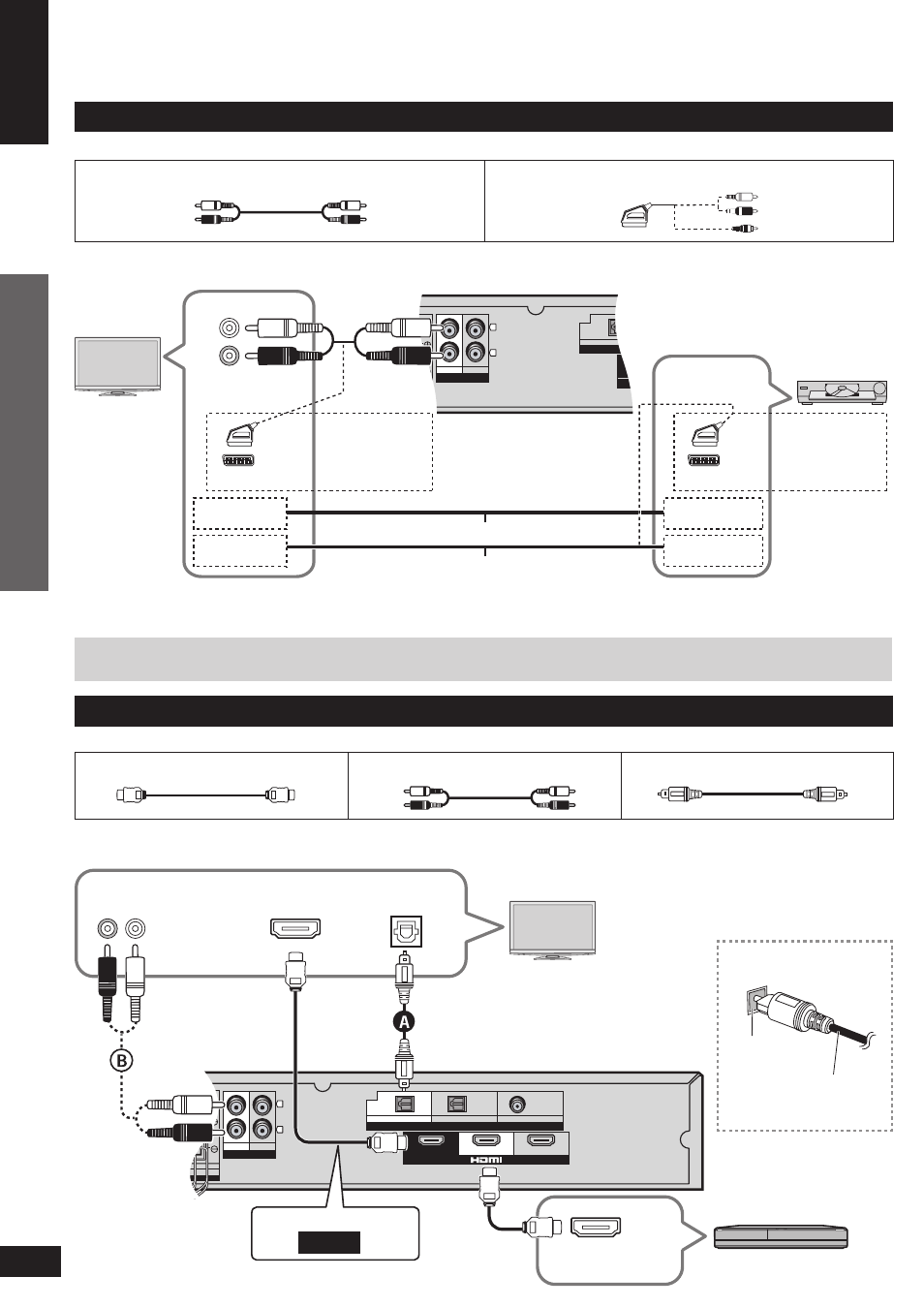

Toestellen aansluiten met HDMI-terminal (TV, DVD-recorder, enz.)
Aansluitkabel
TV
OPTICAL 1
TV
AUX 4
AUDIO IN
ONT
R
L
DIGITAL IN
TV
Versterker
DVD-speler,
enz.
AV
21-pins
scartkabelaansluiting
ook mogelijk.
VIDEO IN
AUDIO IN
AV
VIDEO OUT
AUDIO OUT
Audio-uitgang
Video-kabel ( A )
Audio-kabel ( B )
L
R
A : Sluit de videokabel direct aan de televisie aan vanaf de andere toestellen.
B : Gebruik deze aansluiting zodat geluid van de installatie via de luidsprekers van de televisie kan worden gehoord, zelfs wanneer
dit systeem in de stand-bymodus staat.
Verlaag het geluidsvolume op de televisie en selecteer “TV ” nadat u de aansluiting hebt gemaakt zoals
hierboven beschreven, wanneer u dit systeem wilt gebruiken.
21-pins
scartkabelaansluiting
ook mogelijk.
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
DIGITAL IN
HDMI-
ingang
Digitale audio-
uitgang (optisch)
TV
Blu-ray disk-speler/
DVD-recorder, enz.
Versterker
HDMI
Video-/audio-uitgang
Maak de verbinding
naar .
TV OUT
Aansluiting van de
optische vezelkabel
Bekijk de vorm
en installeer
het op de juiste
manier in de
terminal.
Niet
buigen!
Audio-uitgang
R L
Wanneer aansluiting A niet mogelijk is, maakt u aansluiting B. Wanneer
beide al Aangesloten zijn, heeft aansluiting A prioriteit op aansluiting B.
