NEDERLANDS
RQT9476
86
Installatie en assemblage van het meubel
Aansluiting
8

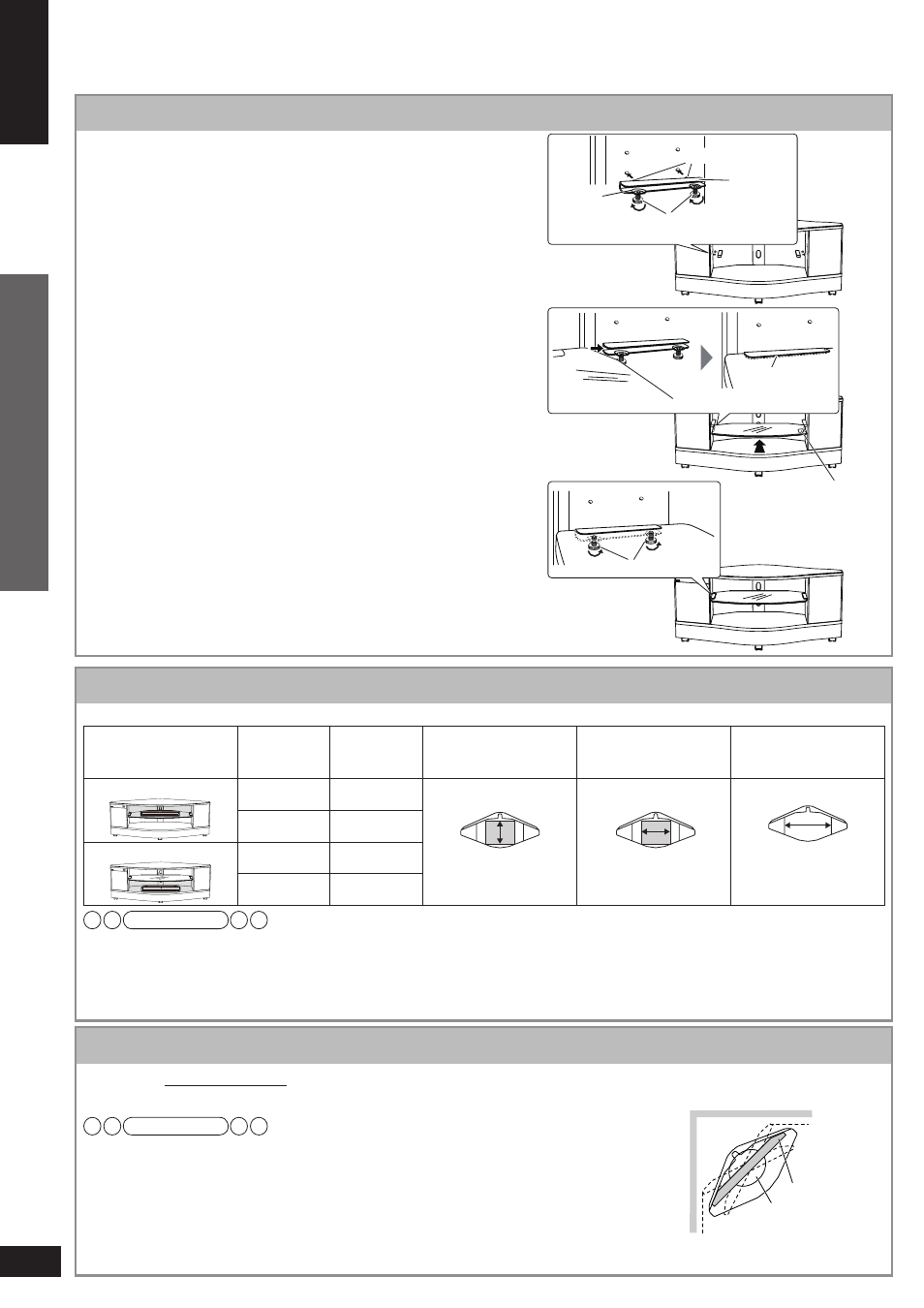

Assemblage van het glazen paneel
1
Draai de schroeven (bijgeleverd) voor het glazen
paneel los en steek de uitsteeksels van de
glashouders (bijgeleverd) in de gaten binnen in
het meubel.
• Voer in de linker en rechter gaten in met dezelfde hoogte.
• De hoogte van de plank kan op 2 verschillende niveaus
worden ingesteld.
• Wijzig de posities van de gaten voor de glashouder om de
hoogte van de plank af te stellen.
• Wanneer u de plank niet installeert, bewaart u de glashouders
op een veilige plaats.
2
Schuif het glazen paneel (bijgeleverd) vanaf de
voorkant tussen de glashouders.
• Voer het glazen paneel in waarbij de sticker naar boven
gericht is en aan de rechterkant zit.
• Controleer of het glazen paneel tussen de twee glashouders
is geplaatst voordat u het naar binnen schuift.
• Plaats het glazen paneel zo dat de antislipstrips worden
verborgen onder de glashouders.
3
Draai de schroeven voor het glazen paneel vanaf
de onderkant vast.
• Draai de schroeven voor de glazen plaat stevig vast en
bevestig het zodat het zich niet kan verplaatsen.
• U kunt de schroeven gemakkelijk vastschroeven wanneer u
de glazen plaat een beetje optilt.
Vastdraaien vanaf de onderkant.
Etiket
Antislipblad
(gedeelte met de
stippellijn)
Glazen paneel
Maak de
schroeven op
deze hoogte
los.
Schroeven voor
glazen paneel
Glashouder
Uitsteeksel
Binnenin het meubel
Over de installatie die op de plank wordt neergezet
toestel (mm)
Instellingspositie
Positie van
het paneel
Hoogte van
compartiment
Maximale diepte voor
de plaatsing van
toestellen
Aanbevolen breedte
van het toestel
Breedte van het
compartiment
Bovenste plank A
Bovenkant 117
340 430 610
Onderkant 144
Onderste plank B
Bovenkant 147
Onderkant 114
• Zet er geen toestellen op de bovenste plank A en onderste plank B die meer dan 12 kg wegen.
• Er kan storing van het beeld voorkomen wanneer u een DVD-recorder op de bovenste plank A zet. Zet deze op de onderste
plank B wanneer dit voorkomt.
• Wanneer u een installatie installeert met een ventilatierooster aan de achterkant, dient u zich ervan te verzekeren dat de
ventilatieroosters niet geblokkeerd worden door de het afdekgedeelte van de bedrading aan de achterkant van de kast.
(Bovenaangezicht)
Achterkant
Voorkant
Installatie van de televisie
(Raadpleeg ook de handleiding van de televisie.)
Aanbevolen: 42 inches of minder
Plaats de TV-stander in het midden van de bovenste plank van de kast.
• Zet er geen toestellen op de bovenste plank en onderste plank die meer dan 80 kg op de bovenste plank.
• De TV-stander kan apart worden verkocht.
• Til de televisie op wanneer u het op het meubel plaatst. Wanneer u sleept kan het bovenpaneel
beschadigd worden.
(Voor details, raadpleegt u de handleiding van de televisie.)
• Wanneer u een stander gebruikt met een draaifunctie, dient u afstand te bewaren zodat de TV
de muur niet raakt.
• Dit systeem is niet magnetisch afgeschermd. Zet er geen televisie op die op CRT gebaseerd is.
(Bovenaangezicht van
de instelling)
Muur
Stel de
stander zo
in dat de
TV de muur
niet raakt
wanneer
deze
gedraaid
wordt.
TV
Stander
