NEDERLANDS
RQT9476
87

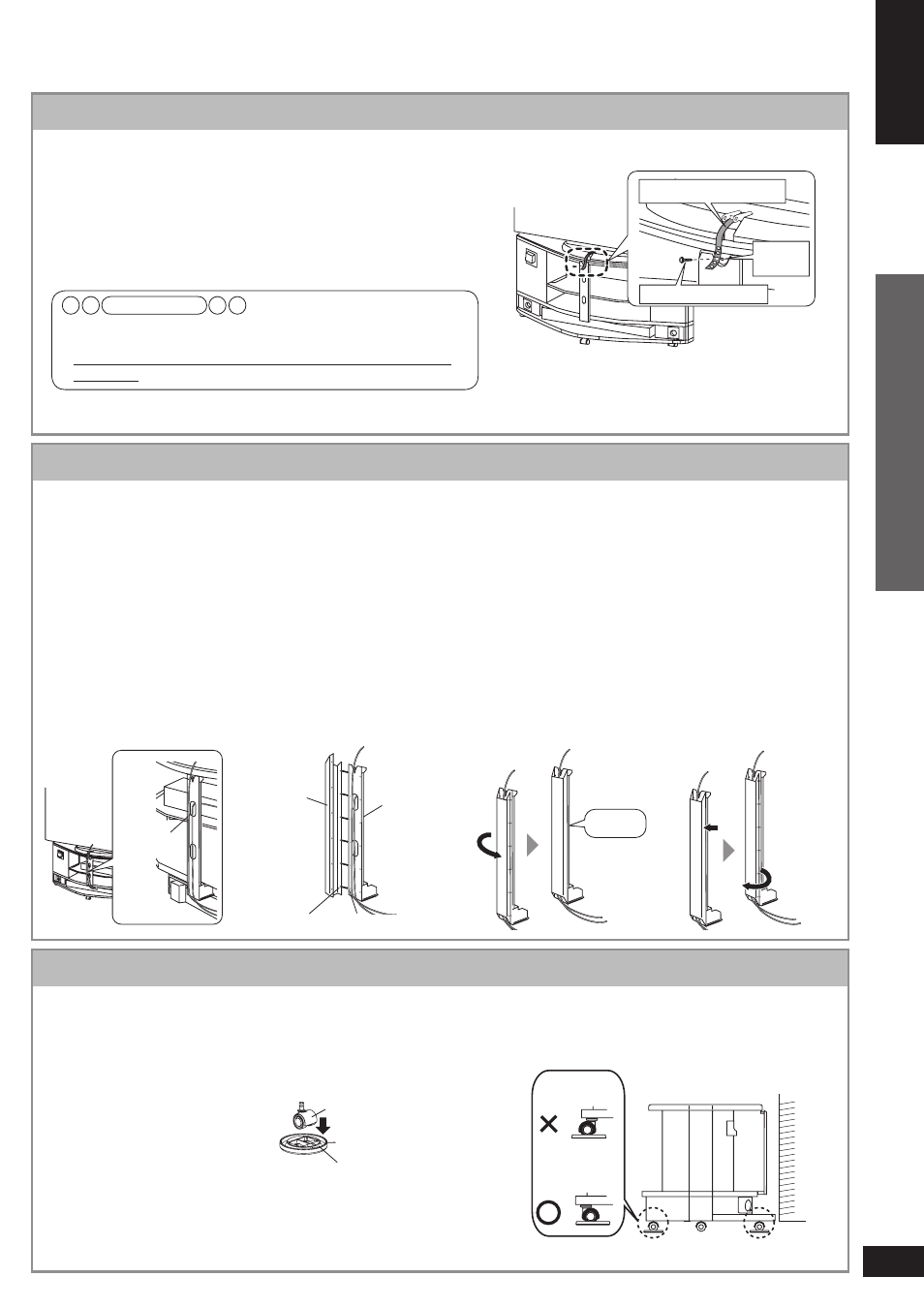

Installatie en assemblage van het meubel
Aansluiting
9
Stabilisatie van de televisie
Installatie van de zwenkwielen
Assemblage van het afdekplaatje van de bedrading
Installeer de zwenkwielremmen onder alle 4
zwenkwieltjes om dit systeem te bevestigen en te zorgen
dat het zich niet kan verplaatsen.
• Bij het installeren van de zwenkwielen, moet het deksel van het
zwenkwieltje overeenkomen met de pijl van de zwenkwielrem
zoals hieronder wordt getoond.
• Tenminste 2 personen zijn nodig voor de installatie van de
zwenkwielremmen.
Wees voorzichtig uw vingers niet te beklemmen.
• Til het meubel op om de zwenkwielen te verwijderen. Zie
bladzijde 7 over hoe het meubel opgetild moet worden.
(Richting van het zwenkwieltje)
Zorg ervoor dat de richting van de voorste en achterste
zwenkwieltjes naar binnen is gekeerd zodat de
zwenkwielen niet uitsteken.
1 Verzamel de draden
die aan iedere
installatie verbonden
zijn.
• Voor aansluitingen met
andere installaties die in
dit systeem worden gezet,
raadpleegt u de “Home
Theater aansluitingen”
(➜ bladzijde 10 tot 13).
• Trek de kabels van de
installatie op de plank uit het
gat van de bedrading.
2 Breng het einde van
het afdekplaatje
van de bedrading
in het vak voor de
bedrading.
• Breng het bevestigingsgat
van het afdekplaatje van de
bedrading in het uitsteeksel
van het vak.
• Het afdekplaatje van de
bedrading kent geen richting
waarin het moet worden
bevestigd.
3 Breng het andere
einde samen, druk
en installeer het tot
klikt.
• Wanneer het afdekplaatje
van de bedrading niet goed
in lijn gebracht is, beweegt
u het op en neer om het in
de juiste positie te brengen.
Voor het
verwijderen
• Druk en houd het uiteinde
van het afdekplaatje van
de bedrading vast om te
verwijderen.
naar binnen
gericht
naar buiten
gericht
(Aangezicht
van de
achterkant)
Geleidegat voor
de bedrading
Bevestigingsgat Uitsteeksel
Vak
voor de
bedrading
Afdekstrip
voor
bedrading
Klik
Afdekplaatje
Zwenkwielrem
Pijl
Bevestig de televisie op het meubel zodat deze niet kan vallen.
Bevestiging aan het meubel
• Verzeker u ervan de meegeleverde schroef voor de stabilisatie te
gebruiken om de stabiliseringsband enz. aan te brengen zoals op de
rechter tekening wordt getoond. (Wanneer deze band niet bij de TV
wordt geleverd, bevestigt u een band die in de winkel te koop is.)
Bevestig de stabiliseringsband in het voorgeboorde gat onderaan,
aan de achterkant van het meubel.
• Wanneer u de stabiliseringsband bevestigt die bij de TV wordt
geleverd, volgt u de bedieningsinstructies voor de TV op.
Voorgeboord
schroefgat
Stabiliseringsband
Schroef (meegeleverd)
(Installatievoorbeeld)
• Wanneer u de schroef te vast draait, zal het in de leegte
ronddraaien en kan de TV niet worden bevestigd.
• Verzeker u ervan met dit systeem de stabiliseringsschroef te
gebruiken.
Opmerking
De illustratie is een voorbeeld.
De vorm kan verschillen van het actuele product.
