DEUTSCH
RQT9476
12
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
DIGITAL IN

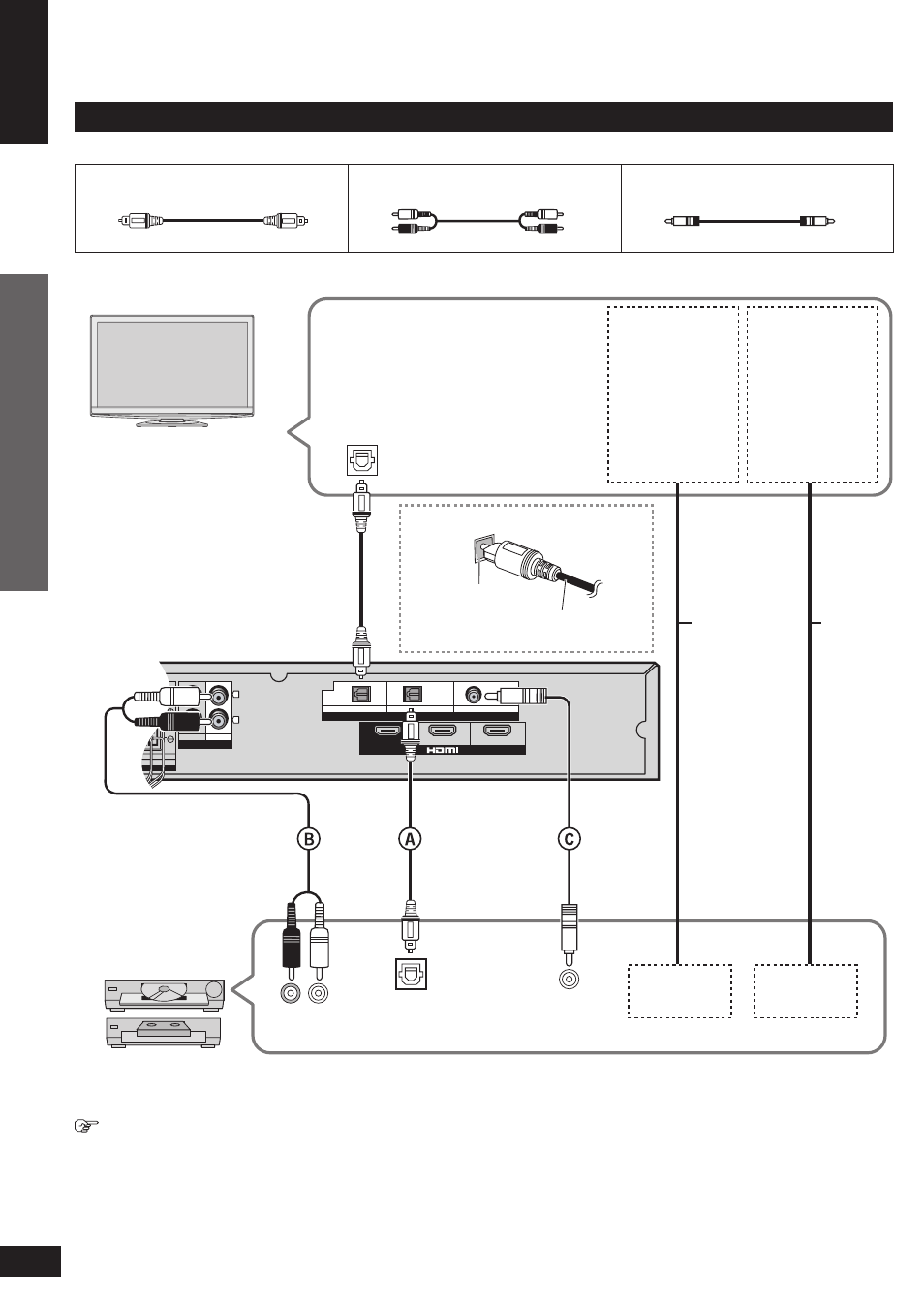

Geräteanschluss ohne HDMI Buchse (DVD-Player, Videorecorder, usw.)
Verbindungskabel
Fernsehgerät (TV)
Videokabel Audiokabel
Verstärker
R L
Audio out
(Ausgang)
VIDEO OUT AUDIO OUT
Digitaler
Audioausgang
(optisch)
Heimkinoanschlüsse
Anschluss
Digitaler
Audioausgang
(koaxial)
DVD-Player,
Videorecorder
usw.
Optisches Kabel
(nicht im Lieferumfang enthalten) Stereo Cinchkabel
(nicht im Lieferumfang enthalten) Koaxialkabel
(nicht im Lieferumfang enthalten)
• Beachten Sie die Bedienungsanleitung des anzuschließenden Gerätes bezüglich des korrekten Videokabeltyps.
Schließen Sie entweder per A, B oder C an, gemäß der Ausführung Ihres Gerätes.
Anschluss eines DVD-Recorders mit integriertem Videorecorder
(Wenn der DVD-Recorder über eine DVD-Ausgangsbuchse und eine DVD/VHS-Ausgangsbuchse verfügt, stellen Sie bitte
folgenden Anschluss her.)
Führen Sie für die DVD-Ausgangsbuchse den Anschluss wie oben per A her.
Führen Sie für die DVD/VHS-Ausgangsbuchse den Anschluss wie oben per B her.
Anschluss des optischen Kabels
Beachten Sie die
Form und stecken
Sie den Stecker
korrekt in die Buchse.
Nicht knicken!
Heimkinoanschlüsse
Digitaler
Audioausgang
(optisch)
Verwenden Sie diesen
Anschluss, damit der
Ton vom Gerät über
die Lautsprecher
des Fernsehgeräts
ausgegeben wird,
auch wenn sich dieses
System im Standby-
Modus befi ndet.
AUDIO IN
Schließen Sie das
Videokabel vom
anderen Gerät
direkt an das
Fernsehgerät an.
VIDEO IN
