ITALIANO
RQT9476
35

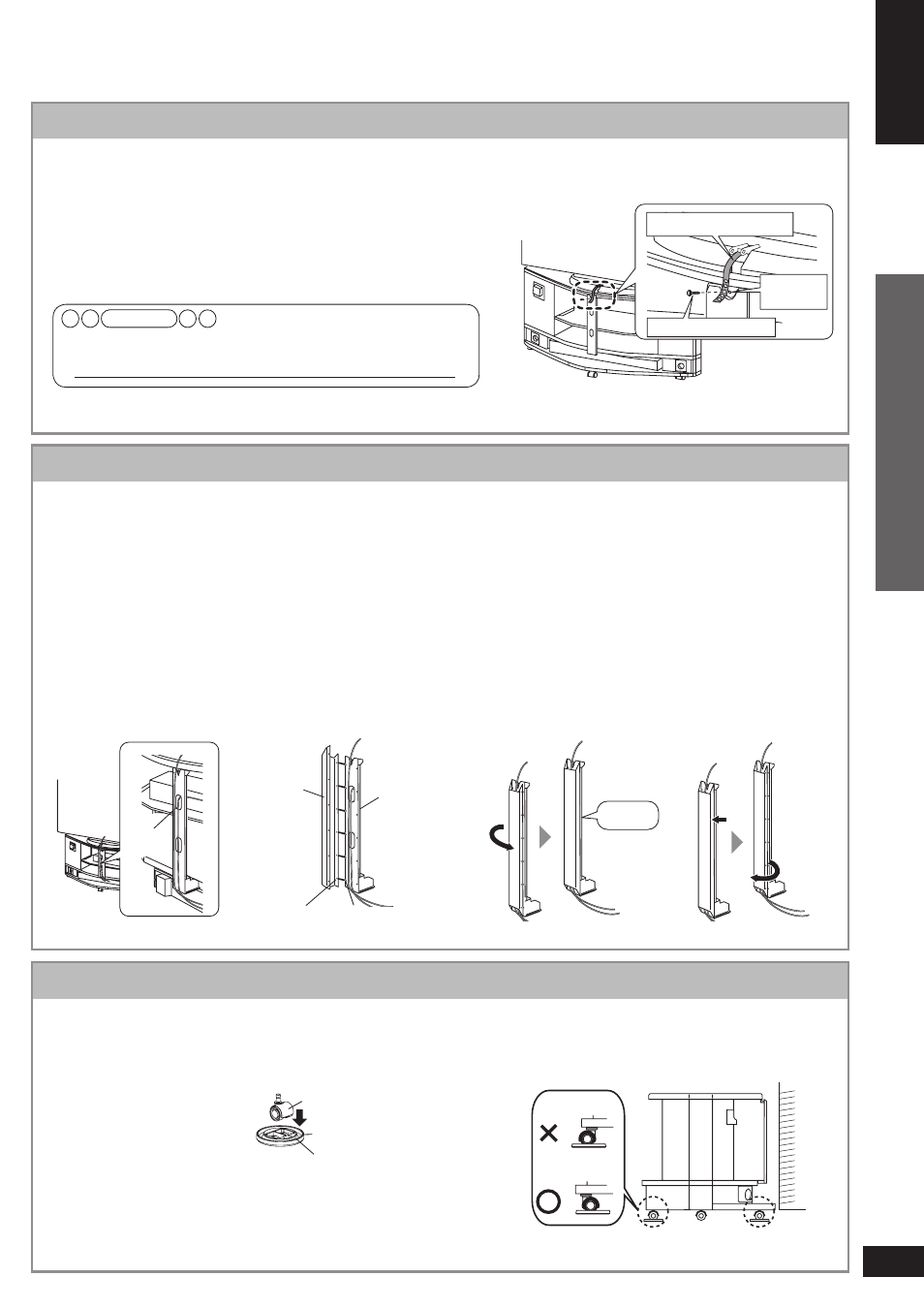

Installazione e montaggio del rack
Collegamento
9
Stabilizzazione del televisore
Installazione dei sedi ruota
Gruppo canalina portacavi
Montare i fermi ruota sotto tutte e 4 le ruote per
fi ssare il sistema e impedirne il movimento.
• Quando si montano i sedi ruota, far corrispondere la copertura
della ruota con la sedi del fermo ruota come mostrato di seguito.
• Per il montaggio dei sedi ruota sono necessarie almeno 2
persone.
Prestare attenzione a non pizzicarsi le dita.
• Sollevare il rack per rimuovere i sedii ruota. Vedere pagina 7 per
la modalità di sollevamento del rack.
(Direzione delle ruote)
Regolare la direzione delle ruote anteriori e posteriori
verso l’interno in modo che i sedi ruota non si sgancino.
1 Riunire i cavi
collegati a ciascun
apparecchio.
• Per i collegamenti con altri
apparecchi installati nel
sistema, fare riferimento a
“Collegamenti del sistema
Home Theather”
(➜ pagine da 10 a 13).
• Estrarre i cavi degli
apparecchi sul ripiano dal
foro della canalina portacavi.
2 Far corrispondere
l’estremità della
canalina portacavi
al relativo
alloggiamento.
• Far corrispondere il foro
di fi ssaggio della canalina
portacavi alla sporgenza
dell’alloggiamento.
• La canalina portacavi non ha
una direzione di installazione
specifi ca.
3 Far corrispondere
l’altra estremità e
premerla fi nché non
scatta in posizione.
• Se la canalina portacavi non
è allineata correttamente,
spostarla verso l’alto e verso
il basso fi no ad allineare la
posizione.
Per la rimozione
• Tenere premuta l’estremità
della canalina portacavi
per rimuoverla.
verso l’interno
verso l’esterno
Clic
Foro di
fi ssaggio Sporgenza
Alloggiamento
della canalina
portacavi
Canalina
portacavi
(Vista
posteriore) Foro
della
canalina
portacavi
Rivestimento
Sedi ruota
Freccia
Fissare il televisore al rack per impedirne la caduta.
Fissaggio del rack
• Utilizzare la vite anticaduta per fi ssare il nastro anticaduta come
mostrato a destra. (Se il nastro anticaduta non è fornito in dotazione
con il televisore, per il fi ssaggio utilizzare un nastro disponibile in
commercio.)
Fissare il nastro anticaduta nel foro predisposto nella parte posteriore
inferiore del rack.
• Quando si fi ssa il nastro anticaduta al televisore, seguire le istruzioni
operative del televisore.
Foro della vite
predisposto
Nastro anticaduta
Vite (inclusa)
(Esempio di installazione)
• Se si serra eccessivamente, la vite gira a vuoto e non è
possibile fi ssare il televisore.
• Utilizzare la vite anticaduta fornita in dotazione con il sistema.
Nota
La fi gura è un esempio.
La forma può essere diversa dal prodotto effettivo.
