Dit systeem (Meubel)
Voor gebruik
Overzicht van de bedieningsfuncties
AC IN
SPEAKERS
SUBWOOFER
TV TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1 AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
DIGITAL IN

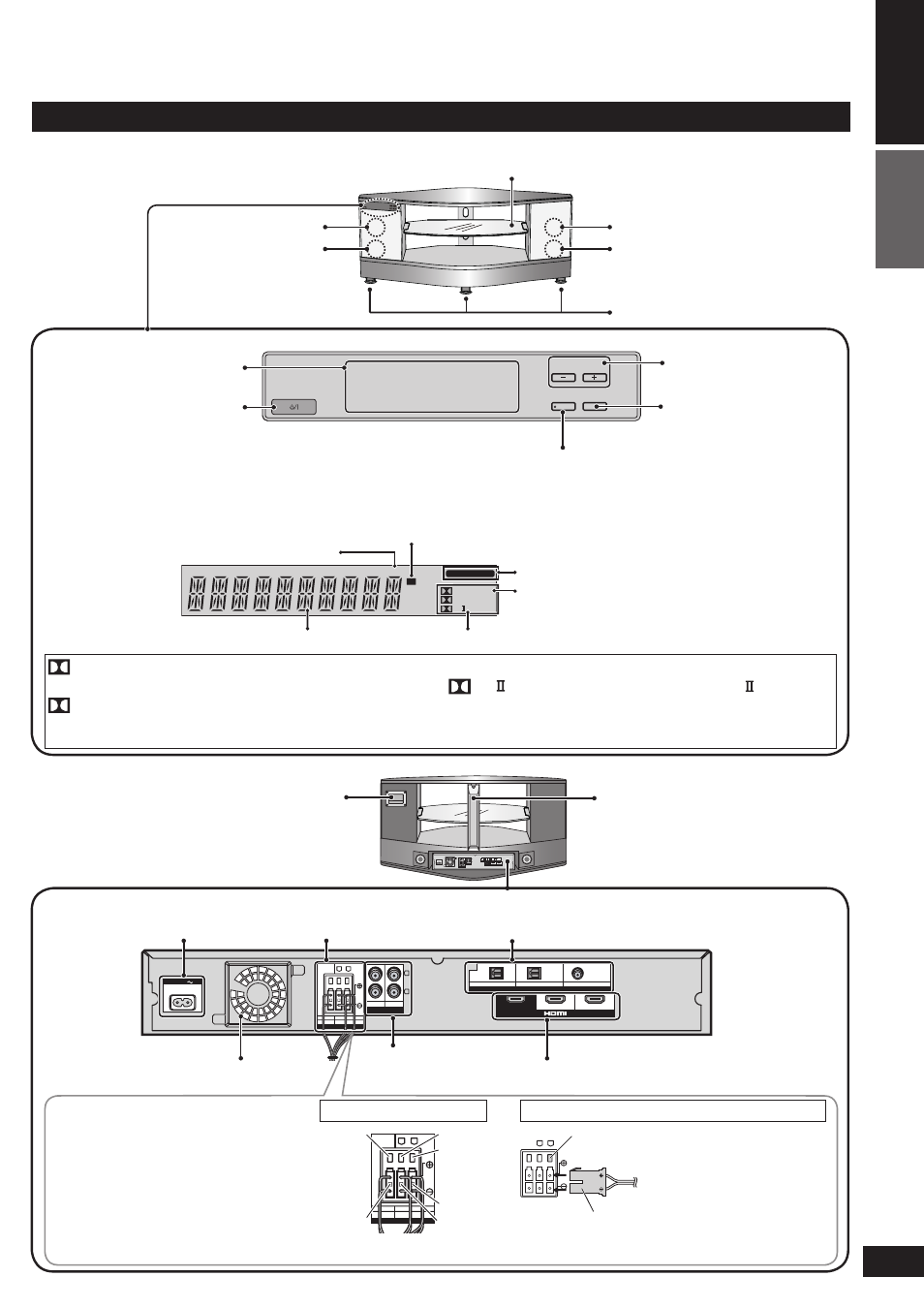

Luidsprekerterminals
De luidsprekers zijn al aangesloten. Raak
de connectors niet aan behalve wanneer
dit absoluut nodig is.
Wanneer de connectors zich loskoppelen,
raadpleegt u dan de illustraties rechts
voor de aansluiting.
Connectoraansluiting Hoe de connectors aan te sluiten
De connectors and terminals
zijn gecodeerd met een code
en kunnen slechts in één
richting worden ingevoerd.
Voer iedere connector in de
terminal met dezelfde kleur
totdat het op zijn plaats klikt.
SPEAKERS
SUBWOOFER
3 Ω 4 Ω
FRONT
R L L R
Luidsprekerterminals Stroomtoevoer (➜ bladzijde 13) Digitale ingangsterminal (➜ bladzijde 10 tot 12, 19)
Audio ingangsterminal
(
➜ bladzijde 10, 12, 13)
HDMI-uitgang (➜ bladzijde 10, 11, 13, 19) Ventilatie-opening (Ventilator)
Paars
Paars
Wit
Rood
Wit
Rood
Aansluitterminal
Connector
(Versterker)
Digitale zenderterminal Afdekstrip voor bedrading
Subwoofer
Voorste luidspreker (links)
Subwoofer
Voorste luidspreker (rechts)
Glazen paneel
Zwenkwieltje/Zwenkwielen
Vooraangezicht
Achteraangezicht
(Display)
PCM
W
DIGITAL DTS
PL
SFC VS
DIGITAL INPUT
Digitaal surround signaal/Akoestisch veld ( ➜ hieronder, bladzijde 17)
Wanneer het ingangsignaal digitaal is
Wanneer het PCM-signaal wordt ingevoerd of
wanneer het ingangsignaal op PCM is gezet
(
➜ bladzijde 23)
Algemene display
Wanneer de instelling van het ingangsignaal ook
ingesteld is op DTS (
➜ bladzijde 23)
Wanneer de digitale zender in werking is ( ➜ bladzijde 14)
VOLUME
WHISPER-MODE
SURROUND
INPUT
SELECTOR Stand-by/aan schakelaar (8)
( ➜ bladzijde 16)
Indrukken om het apparaat
aan of uit te schakelen. In de
uitgeschakelde stand verbruikt
het apparaat nog een geringe
hoeveelheid stroom.
Display (➜ hieronder) Om het volume in te
stellen (➜ bladzijde 16)
“INPUT SELECTOR”
schakelaar (➜ bladzijde 16)
Voor het gebruik van de “WHISPER-MODE SURROUND” (➜ bladzijde 20)
DIGITAL : Dolby Digital bronnen
DTS :
DTS-bronnen
VS : Wanneer de Dolby Virtual Speaker in
werking is
SFC : Wanneer u gebruik maakt van een SFC-modus
PL : Wanneer de Dolby Pro Logic decoder
wordt gebruikt (Wanneer de Dolby Virtual
Speaker op een 2-kanaals stereobron
wordt gebruikt)
(Bedieningspaneel)
5
