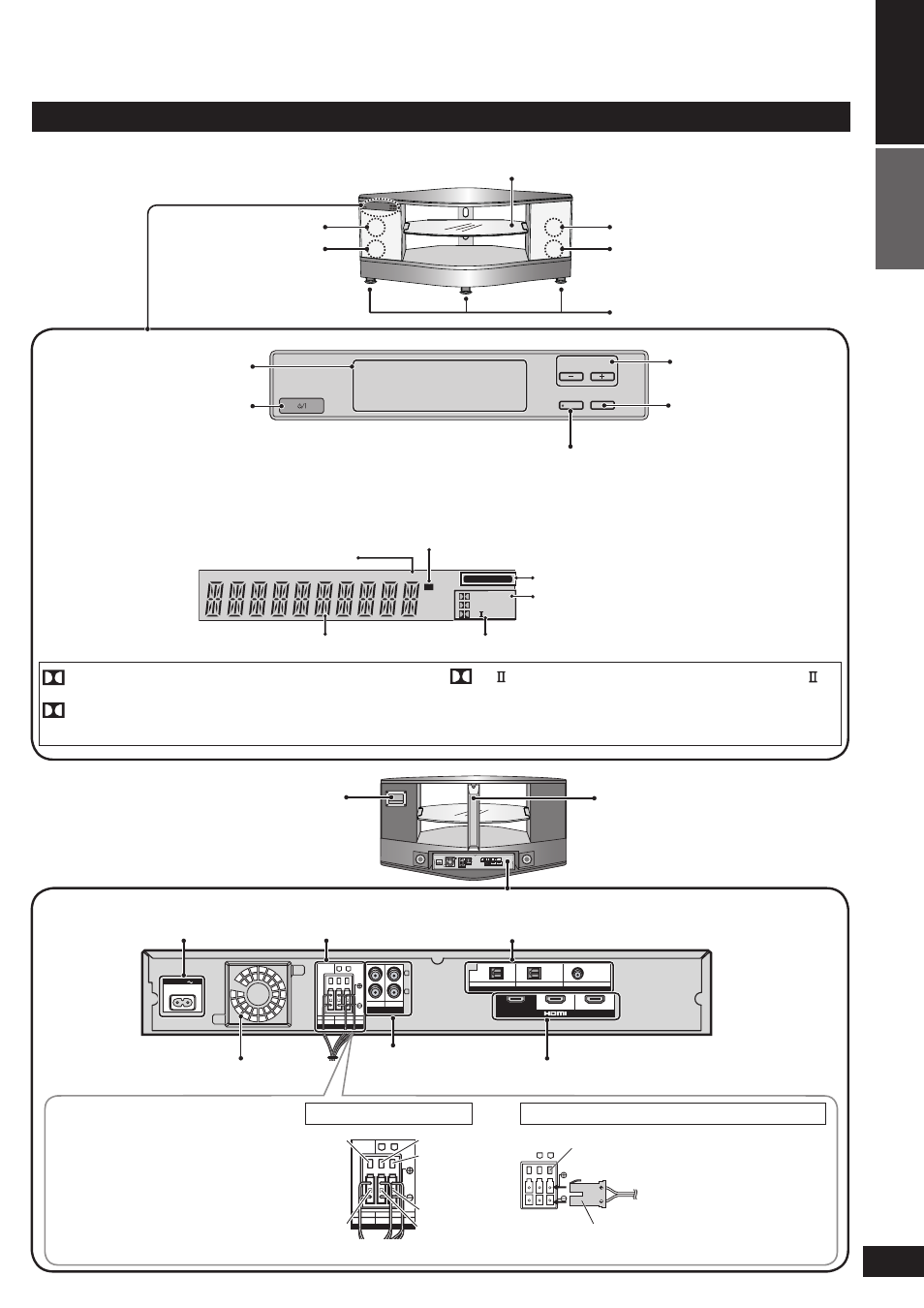

Dieses System (Rack)
Übersicht über die Bedienelemente
Lautsprecher-Buchsen
Die Lautsprecher sind bereits
angeschlossen. Berühren Sie die
Anschlüsse nur, wenn es unbedingt
notwendig ist.
Falls die Anschlüsse lose werden,
schließen Sie diese wie in der
Abbildung rechts an.
Anschlüsse
Anschlüsse herstellen
Die Steckverbinder und Buchsen
sind farblich markiert und können
nur in eine Richtung eingeführt
werden. Stecken Sie jeden
Steckverbinder in die Buchse der
selben Farbe, bis dieser mit einem
Klickgeräusch einrastet.
L
R
Lautsprecherbuchsen
Netzanschlussbuchse (➜ Seite 13)
Digitale Eingangsbuchse (➜ Seiten 10 bis 12, 19)
Audio Eingangsbuchse
(
➜ Seiten 10, 12 13)
HDMI Buchse (➜ Seiten 10, 11, 13, 19)
Entlüftungsschlitz (Kühlgebläse)
SPEAKERS
SUBWOOFER
3 Ω
4 Ω
FRONT
R
L
Lila
Lila
Weiß
Rot
Weiß
Rot
Buchsenanordnung
Steckverbinder
(Verstärker)
Digitale Transmitter-Buchse
Kabelkanalabdeckung
Subwoofer
Frontlautsprecher (links)
Subwoofer
Frontlautsprecher (rechts)
Glasfach
Rollen/Rollenbremsen
Vorderansicht
Rückansicht
(Display)
PCM
W
DIGITAL DTS
PL
SFC
VS
DIGITAL INPUT
Digitales Surround Signal/Klangbild (
➜ siehe unten, Seite 17)
Wenn das Eingangssignal digital ist
Wenn PCM-Signale eingehen oder die Einstellung des
Eingangssignals auf PCM gestellt ist (
➜ Seite 23)
Anzeigefeld
Wenn die Einstellung des Eingangssignals auch
auf DTS gestellt ist (
➜ Seite 23)
Wenn der digitale Transmitter aktiv ist (
➜ Seite 14)
VOLUME
WHISPER-MODE
SURROUND
INPUT
SELECTOR
Bereitschafts-/Ein-Schalter (8)
(
➜ Seite 16)
Mit diesem Schalter wird das Gerät aus der
elektrischen Betriebsbereitschaft heraus
eingeschaltet. Auch im Bereitschaftszustand
nimmt das Gerät eine geringe Menge Strom auf.
Display (➜ siehe unten)
Zum Regeln der Lautstärke
(
➜ Seite 16)
„INPUT SELECTOR“
Taste (➜ Seite 16)
Zum Aktivieren von „WHISPER-MODE SURROUND“ (➜ Seite 20)
(Bedienfeld)
DIGITAL : Dolby Digital-Programmquellen
DTS :
DTS-Programmquellen
VS
: Wenn der Dolby Virtual Speaker aktiv ist
SFC
: Wenn Sie den SFC-Modus verwenden
PL
: Bei Verwendung eines Dolby Pro Logic
Decoders (Wenn Dolby Virtual Speaker auf
2-Kanal-Stereoquellen verwendet werden)
