Collegamenti di base
Cavo di collegamento

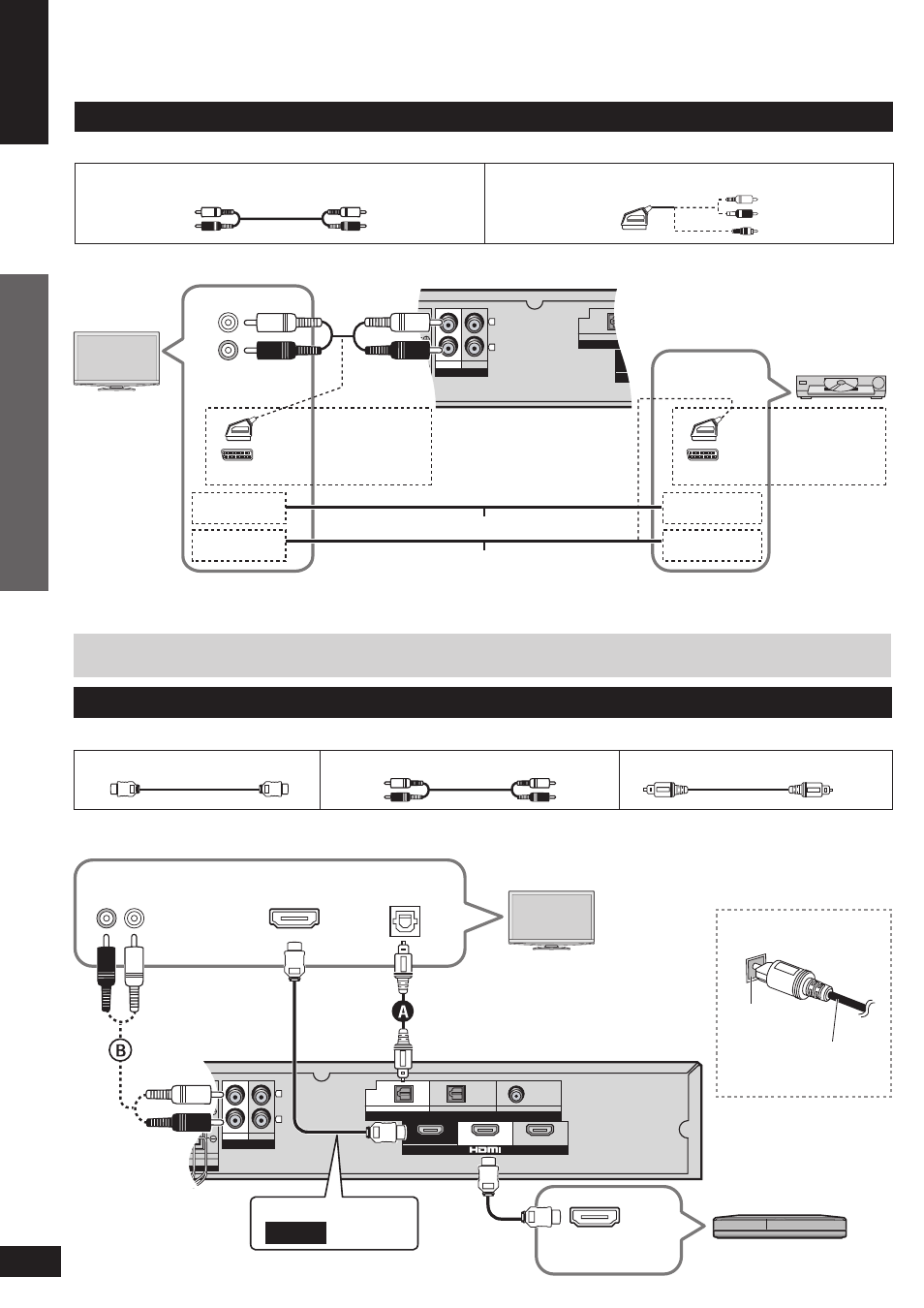

Collegamenti del sistema Home Theather
Collegamenti del sistema Home Theather
Cavo di collegamento stereo (non incluso) Cavo scart a 21 poli (non incluso)
• Fare riferimento alle istruzioni per l’uso dell’apparecchio da collegare per il tipo corretto di cavo video.
Collegamento
RS
TV
OPTICAL 1
TV
AUX 4
AUDIO IN
ONT
R
L
DIGITAL IN
Televisore
Lettore
DVD e altri
dispositivi
AV
È anche possibile
effettuare il
collegamento con
un cavo scart a 21
poli.
VIDEO IN
AUDIO IN
AV
VIDEO OUT
AUDIO OUT
Uscita audio
Cavo video ( A )
Cavo audio ( B )
L
R
A : Collegare il cavo video direttamente dagli altri apparecchi al televisore.
B : Utilizzare questo collegamento in modo da poter ascoltare l’audio dell’apparecchio tramite i diffusori del televisore anche se il
sistema è in modalità Standby.
Per utilizzare il sistema ridurre il volume del televisore e selezionare “TV ” dopo aver effettuato i
collegamenti come indicato sopra.
Collegamento degli apparecchi con un terminale HDMI (televisore, registratore DVD e altri dispositivi)
Cavo di collegamento
Cavo HDMI (non incluso) Cavo di collegamento stereo (non incluso) Cavo a fi bre ottiche (non incluso)
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
DIGITAL IN
Ingresso
HDMI
Uscita audio
digitale (ottica)
Televisore
Collegamento del cavo
a fi bre ottiche
Controllarne
la forma e
inserirlo
correttamente
nel terminale.
Non
piegare il
cavo!
Uscita audio
R L
Se il collegamento A non è possibile, effettuare il collegamento B. Quando sono
già collegati entrambi, il collegamento A ha la priorità sul collegamento B.
È anche possibile
effettuare il
collegamento con
un cavo scart a 21
poli.
Amplifi catore
Amplifi catore
Effettuare il collegamento
a .
TV OUT
HDMI
Uscita audio/video
Lettore di dischi Blu-Ray/
registratore DVD e altri
dispositivi
